Własna krawędź powłoki lub krawędź otworu w powłoce
Można zmienić wykończenie oraz/lub kąt dowolnej krawędzi powłoki, lub krawędź otworu w powłoce.
Po ustawieniu dostosowanych opcji dla wykończenia/rodzaju, można zastosować je tylko dla wybranej krawędzi lub dla wszystkich krawędzi wybranego wieloboku (otwór) lub dla wszystkich krawędzi powłoki.
1.Wybierz powłokę.

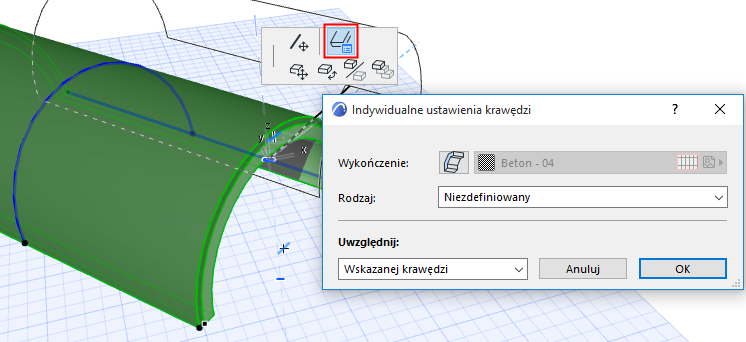

2.Kliknij krawędź w celu uaktywnienia palety pomocniczej.
3.Wybierz ikonę Ustawień krawędzi dachu aby otworzyć okno dialogowe Własne ustawienia krawędzi.
4.Za pomocą dostępnych opcji zmień Wykończenie oraz Rodzaj krawędzi.
Własne wykończenie krawędzi powłoki
Uwaga: Domyślnie materiał wykończenia zastosowany do krawędzi Powłoki wywodzi się z Materiału budowlanego przypisanego do Powłoki. Można zastąpić wszystkie wykończenia krawędzi Powłoki używając opcji dostępnych w panelu Model Ustawień Powłoki. Opcja własnych ustawień krawędzi umożliwia dalsze dostosowanie wykończenia dowolnej lub kilku dowolnych Krawędzi powłoki.

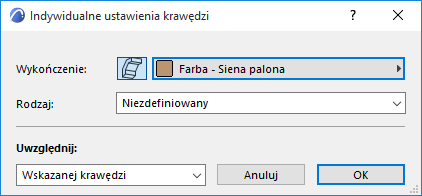

Powierzchnia: Kliknij przycisk Zastąpienie wykończenia, a następnie wybierz własne wykończenie krawędzi powłoki lub powierzchni końca.

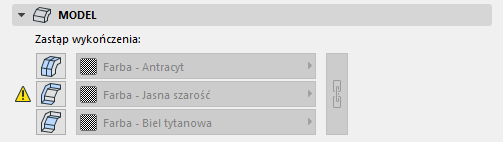

Po zastosowaniu tutaj wykończenia do dowolnej krawędzi, innego niż wykończenie krawędzi określonego w panelu Model w Ustawieniach powłoki (lub Materiał budowlany), Panel model pokaże (za pomocą żółtego oznaczenia), że zastosowano własne wykończenie krawędzi.

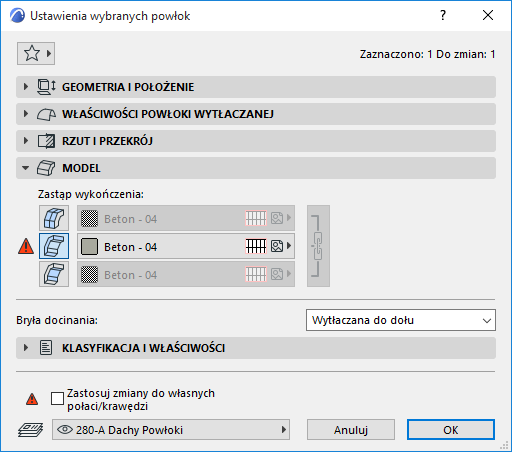

Jeśli później zastąpisz wykończenie krawędzi powłoki w Ustawieniach powłoki kiedy okno dialogowe jest nadal otwarte, wokół żółtego kwadratu (oznaczającego własne ustawienia) pojawi się czerwony cień: Oznacza to, że ustawienie ogólne krawędzi Powłoki ulegnie zmianie: czy chcesz zastosować zmianę dla wszystkich krawędzi, również krawędzi własnych?
Jeśli tak, zaznacz kratkę w dolnej części okna Ustawień powłok (Zastosuj zmiany również do własnych powierzchni/krawędzi). Jeśli nie zaznaczysz tej kratki, wykończenia krawędzi pozostaną takie jakie ustawiłeś.
Własny rodzaje krawędzi powłoki
Rodzaj: Możesz również wybrać rodzaj krawędzi powłoki.
Określony tutaj typ krawędzi można zastosować jako parametr we wszystkich funkcjach tworzenia list w Archicadzie.
Wyjaśnienie rodzajów krawędzi - Parametry powłoki.
Zatwierdź zmiany
Zastosuj zmiany do Po ustawieniu opcji odpowiednio do potrzeb, wybierz krawędzie, dla których chcesz zastosować zmiany:
•Do Wskazanej krawędzi zastosowane zostaną opcje, które sam wybierzesz poniżej (wykończenie, typ krawędzi) - zostaną one zastosowane jedynie do wybranej krawędzi po wywołaniu palety pomocniczej.

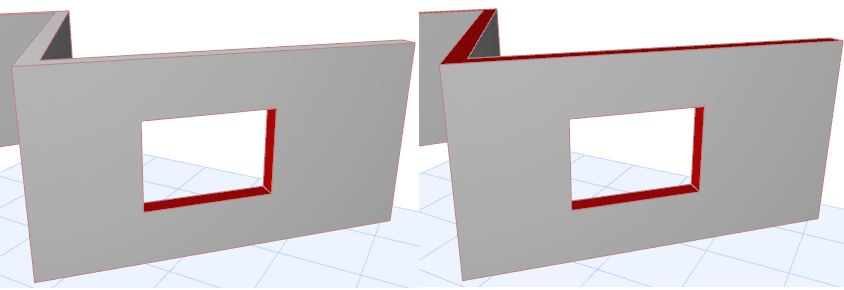

•Opcja Wskazanego wieloboku spowoduje zastosowanie wybranych opcji tylko wytłoczonych krańców powłoki lub krawędzi otworów, w zależności od tego, co zostało zaznaczone.
•Opcja Wszystkich krawędzi spowoduje zastosowanie wybranych opcji dla wszystkich krawędzi powłoki oraz krawędzi otworów.
5.Kliknij OK, aby zastosować zmiany.
