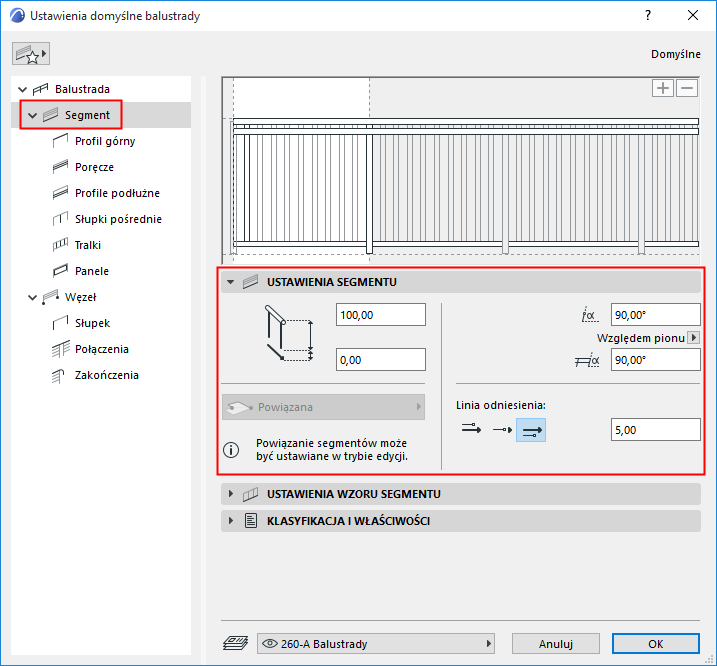

Ustawienia segmentu (Strony ustawień narzędzia Balustrada)

Wysokość segmentu i odsunięcie pionowe

Wprowadź wysokość segmentu.

Położenie innych komponentów balustrady może zależeć od wysokości segmentu:

•Wysokość profilu górnego równa się wysokości segmentu (ta zasada nie obowiązuje dla poręczy ani profili podłużnych).

•Górne części słupków balustrady, słupków pośrednich, tralek i paneli można zdefiniować jako odsunięcie od góry segmentu.

Można również dodać do wysokości segmentu odsunięcie pionowe (dodatnie lub ujemne).

Powiązanie segmentów

Segment balustrady jest powiązany domyślnie, ale każdy segment można zmienić na niezależny.

Zobacz Praca z Segmentami balustrad i węzłami.

Nachylenie lub pochylenie segmentu balustrady

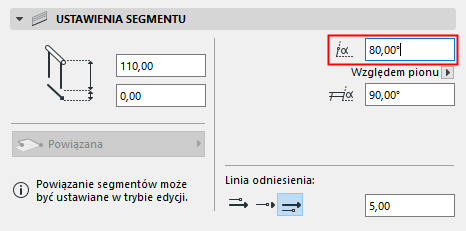

Nachyl segment, wprowadzając kąt nachylenia, mierzony prostopadle do płaszczyzny segmentu.

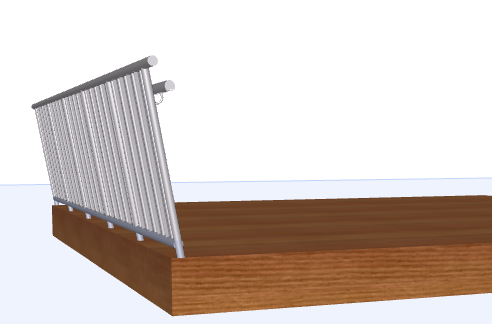

Nachylony segment balustrady

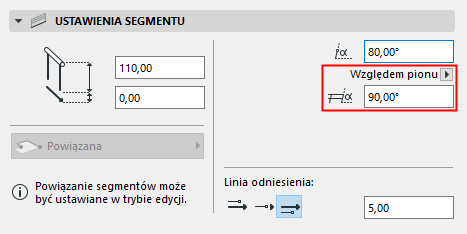

Można również pochylić segment. Określ kąt pochylenia: względem pionu lub prostopadle do linii odniesienia balustrady.

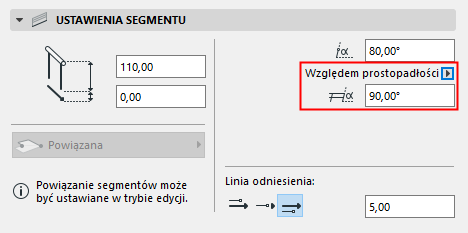

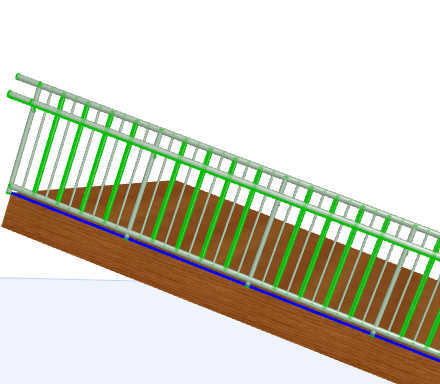

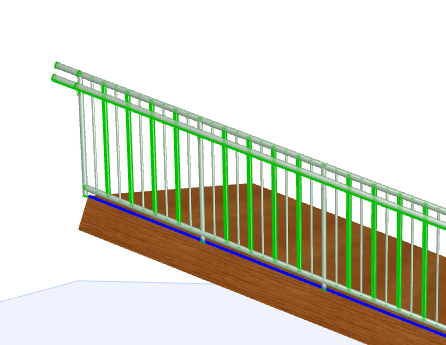

Pochylenie balustrady (do płaszczyzny pionowej lub prostopadłej)

Można również graficznie nachylić lub pochylić segment, modyfikując kąt profilu górnego w trybie edycji.

Zobacz Nachylenie lub pochylenie balustrady w trybie edycji.

Odsunięcie segmentu balustrady od linii odniesienia

W razie potrzeby, odsuń segment od dowolnej strony linii odniesienia balustrady. Wprowadź wartość odsunięcia w polu linii odniesienia w Ustawieniach odcinka.

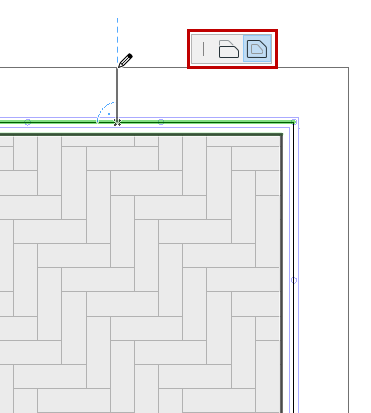

W trybie edycji możesz graficznie odsunąć dowolną liczbę odcinków Balustrady (Linia odniesienia pozostanie na swoim miejscu, np. wraz z powiązanym elementem)

Dla innych linii referencyjnych, zobacz Linia odniesienia balustrady.
