Użyj metody obrotowej, aby utworzyć kształt określając jego profil (odręczny profil lub domyślny kształt), a następnie obracając profil dookoła osi.
Uruchom narzędzie Kształt i wybierz metodę geometrii obrotowej.
Na Rzucie lub w Przekroju:

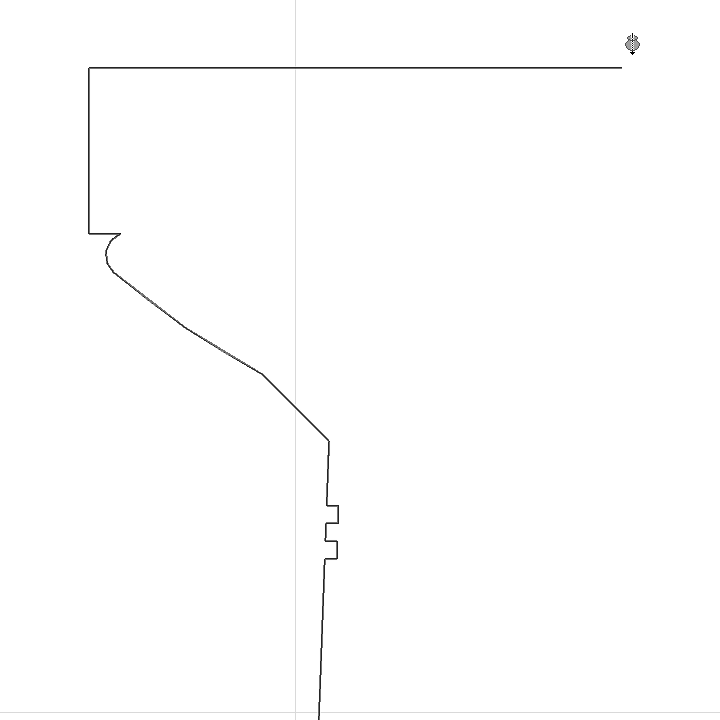

1.Narysuj profil kształtu - polilinię lub zamknięty wielobok - używając zwykle stosowanej metody wstawiania wieloboku. (Powstały kształt będzie miał tyle ścian, ile segmentów w wieloboku.)
Uwaga: Aby wykonać podrys dowolnego zamkniętego wieloboku jako profilu, można użyć Magicznej różdżki.
2.podwójne kliknięcie zakończy rysowanie polilinii lub wieloboku.
3.Kliknij dwukrotnie, aby narysować oś obrotu.
4.W wyświetlonym oknie dialogowym wprowadź kąt obrotu kształtu. Liczba dodatnia spowoduje obrócenie kształtu w Twoim kierunku. Liczba ujemna spowoduje obrócenie kształtu od Ciebie.

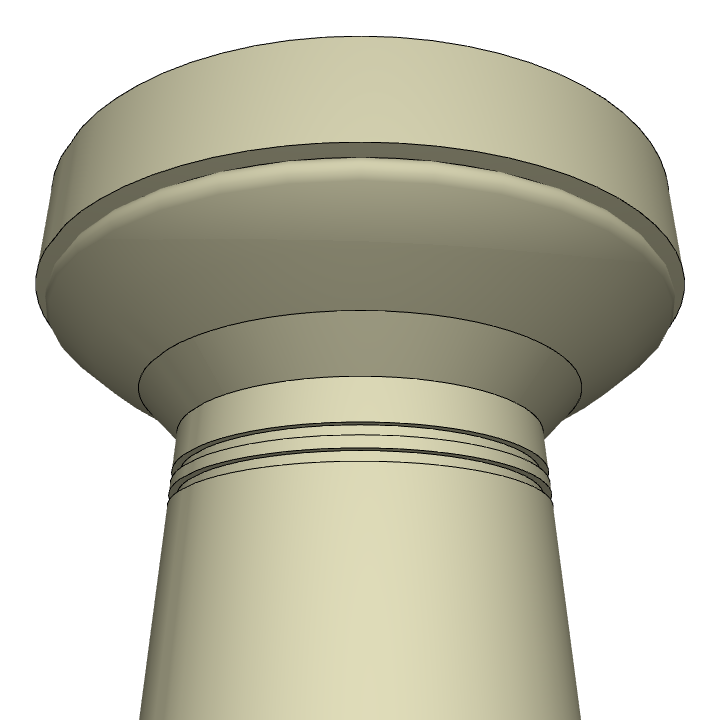

5.Kliknij OK, aby zakończyć kształt. Obejrzyj ją w 3D.
W Oknie 3D:
1.Wybierz płaszczyznę wstawiania. Kliknij, aby odnaleźć domyślną płaszczyznę lub wybierz kolejną płaszczyznę w oparciu o istniejące elementy lub za pomocą opcji Płaszczyzny edycji.
Zobacz Zmiana położenia płaszczyzny edycji.
To płaszczyzna, na której narysujesz profil a następnie jego oś obrotu.
Jeśli klikniesz w “pustym miejscu”, domyślna płaszczyzna wstawiania będzie znajdowała się na wzniesieniu podstawy określonym w Ustawieniach domyślnych kształtu

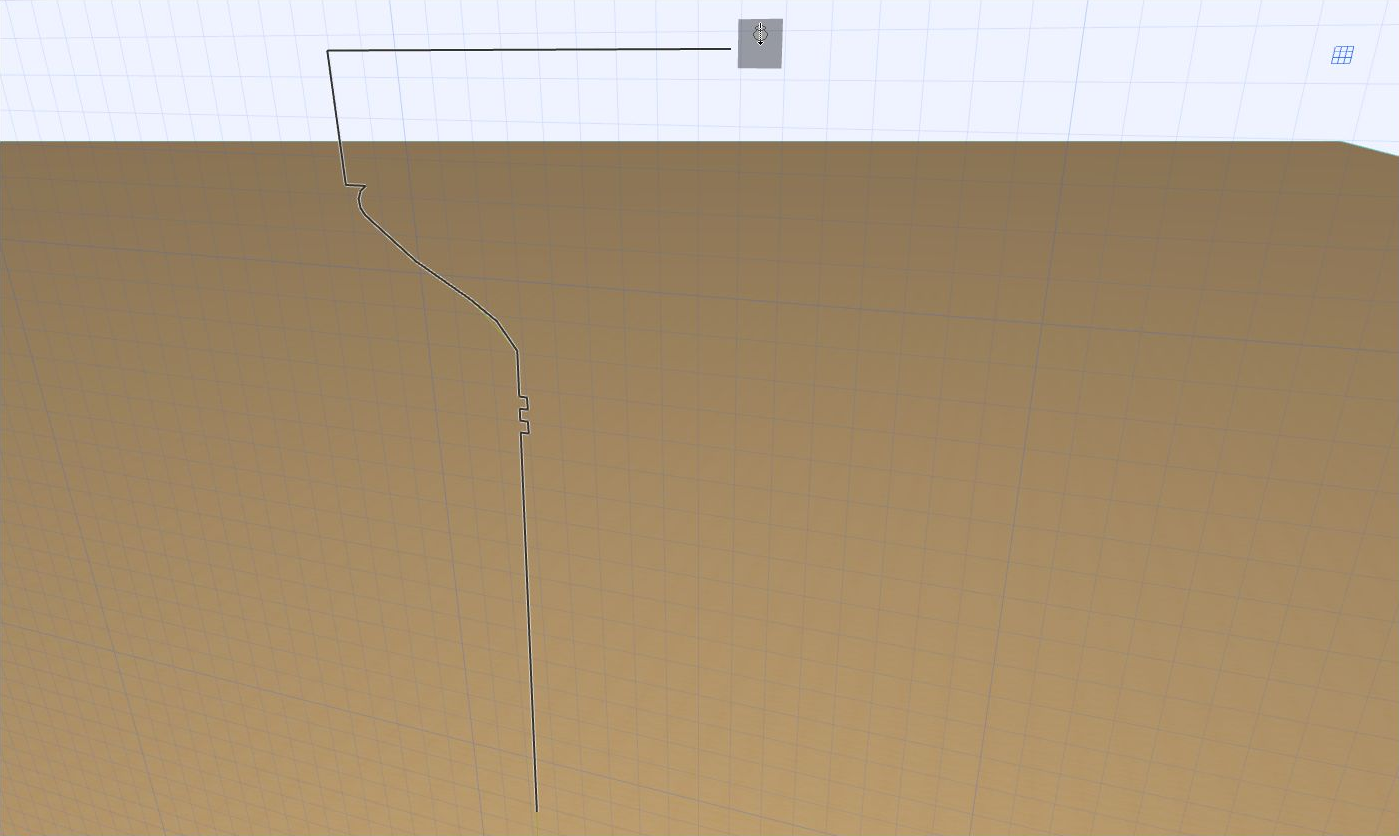

2.Narysuj profil kształtu - polilinię lub zamknięty wielobok - używając zwykle stosowanej metody wstawiania wieloboku.
Uwaga: Aby wykonać podrys dowolnego zamkniętego wieloboku jako profilu, można użyć Magicznej różdżki.
3.Zakończ wielobok.
4.Kliknij dwukrotnie, aby skonfigurować oś obrotu.

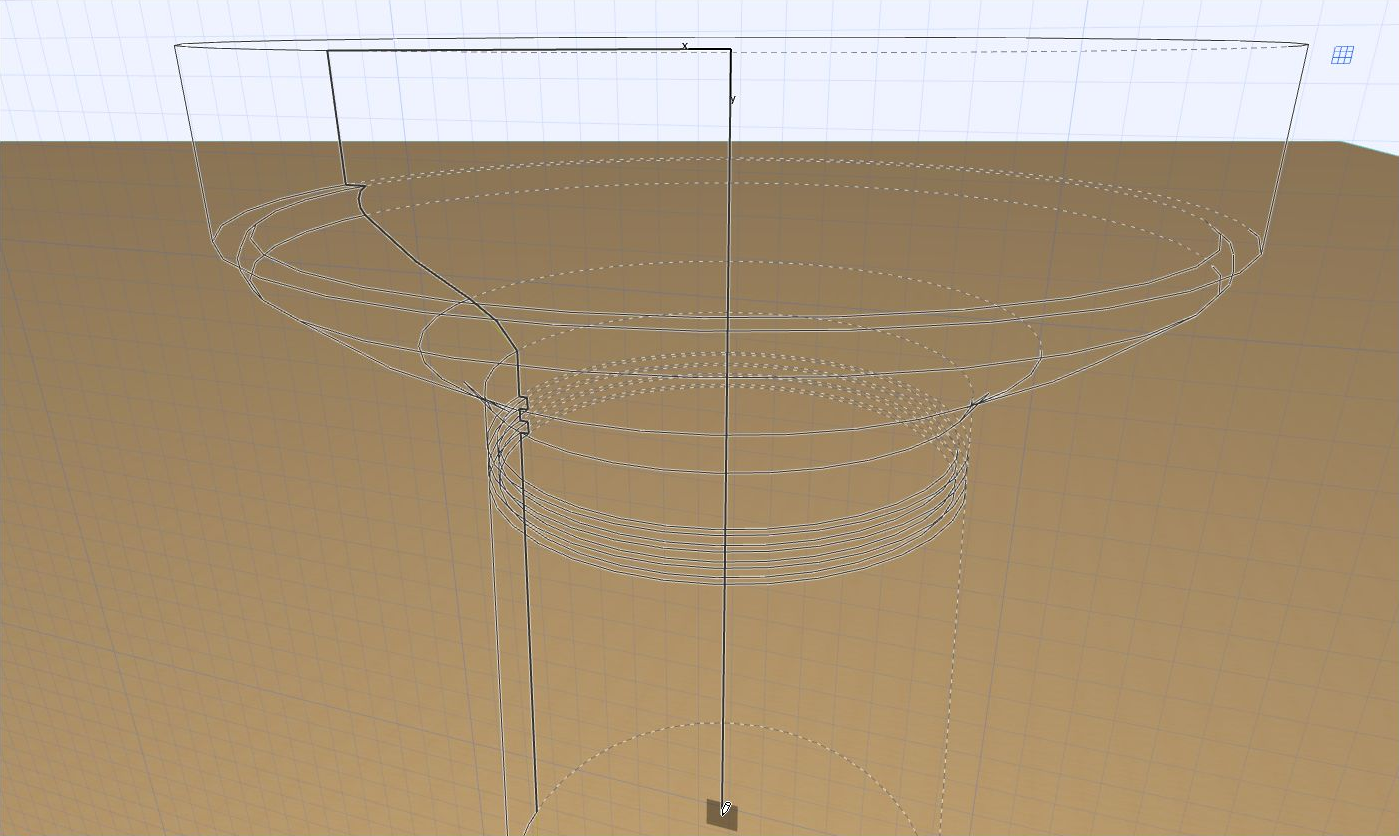

5.Przesuń kursor aby zakończyć rysowanie osi obrotu. (Poruszaj się po widoku 3D, aby odnaleźć najlepszy kąt podglądu wyniku.)

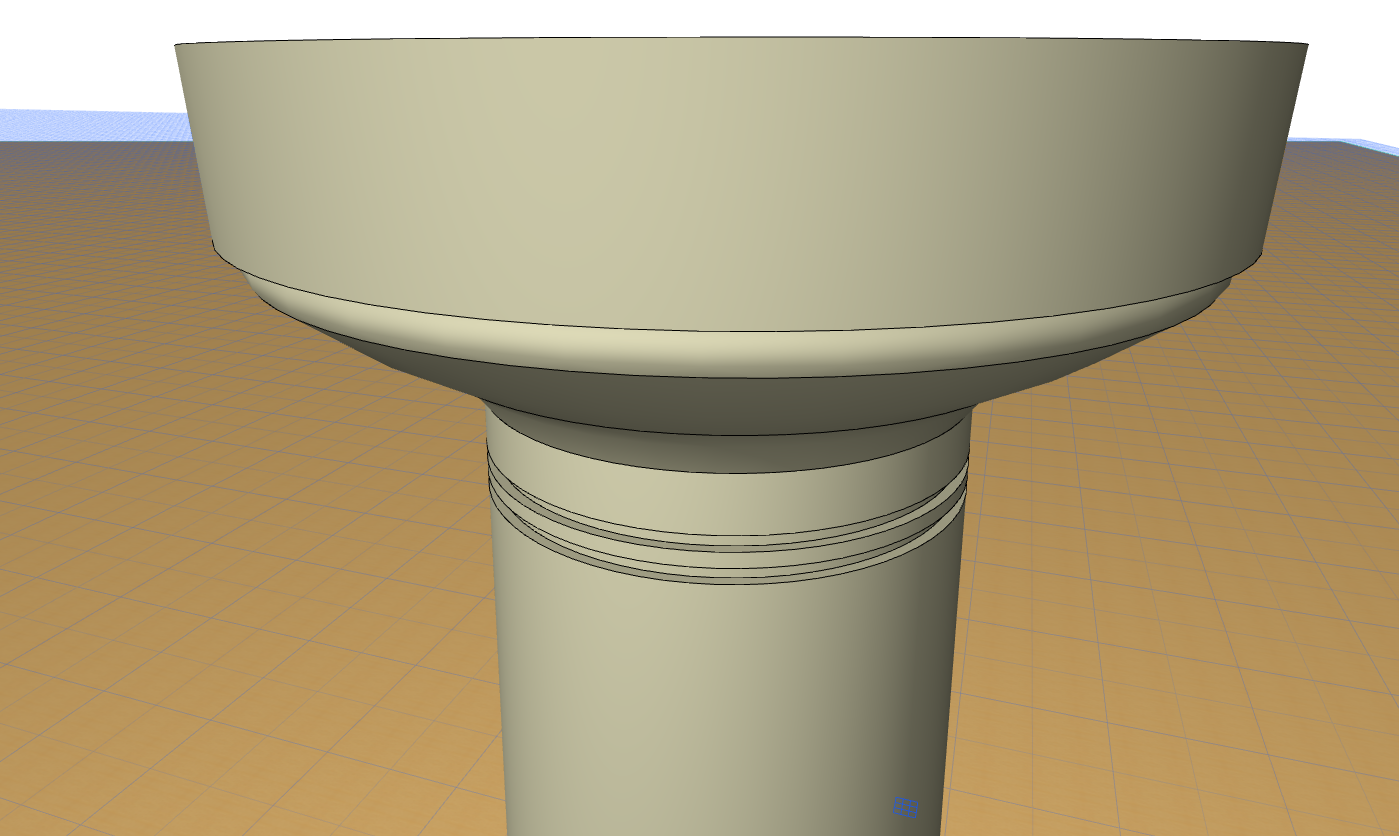

6.Kształt został ukończony.
