O działaniach na elementach bryłowych
Działania na elementach bryłowych można wykonywać dla elementów w dowolnym oknie modelu wybierając jedną z poniższych opcji:

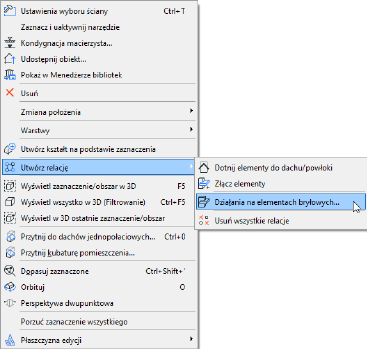

•Projekt > Działania na elementach bryłowych
•Utwórz relację > Działania na elementach bryłowych z odpowiedniego menu kontekstowego zaznaczonego elementu.
Szczegóły dotyczące tych opcji są opisane w części Paleta Działania na elementach bryłowych.
W działaniach na elementach bryłowych wyróżniamy dwie funkcje elementów:
•Elementy bazowe to elementy, których geometria jest modyfikowana w trakcie operacji.
•Operatory to elementy, które są używane do modyfikowania geometrii elementów z którymi są łączone.
W czasie operacji, Operatory nie są modyfikowane, ani usuwane. Po wykonaniu operacji, można ukryć warstwę, na której umieszczone są Operatory, przy zachowaniu modyfikacji Elementów bazowych. Można także przestawić tryb wyświetlania tej warstwy na Szkielet, co pozwala na bieżąco obserwować zmiany Elementu bazowego, bez konieczności całkowitego chowania Operatorów.

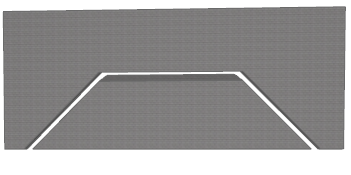

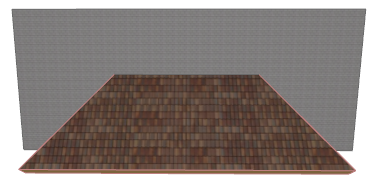

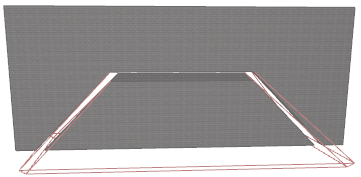

Poniższa ilustracja przedstawia Ścianę, która jest Elementem bazowym zmodyfikowanym przez odjęcie Operatora, którym w tym przypadku jest Dach. Po lewej stronie pokazano oba elementy; w środku widzimy sytuację, gdy warstwa Dachu została ukryta; po prawej stronie warstwa Dachu została przełączona na tryb Szkieletowy.
Operator może być używany do modyfikowania wielu Elementów bazowych, a Element bazowy może być modyfikowany za pomocą dowolnej liczby Operatorów. Każdy element może być zarazem Elementem bazowym i Operatorem, co oznacza, że możliwe jest zagnieżdżanie Operacji na elementach bryłowych. Efekt operacji jest widoczny tak długo, jak obecne są elementy biorące w niej udział. Jeżeli chcesz na stałe zachować otrzymaną w ten sposób bryłę, musisz zapisać ją w Oknie 3D jako Obiekt GDL.
Zobacz Zapisz elementy 3D jako obiekty.
Pomijanie automatycznych przecięć: Operacje bryłowe nie mają wpływu na wynik automatycznych przecięć, jeśli elementy znajdują się w tej samej grupie przecięcia warstw. W przypadku takich elementów, zaleca się przed dokonaniem operacji na bryłach zmienić numer grupy przecięć jednej z odnośnych warstw.
Zobacz Użyj warstw do kontrolowania przecięć elementów.
Belki: W przypadku wykonywania operacji na bryłach z wykorzystaniem belek, Operator musi posiadać taką samą bądź wyższą wartość Priorytetu przekroju 3D, jak Element bazowy. Jeżeli Priorytet Elementu bazowego będzie wyższy niż Operatora, operacja nie przyniesie widocznego efektu.
Zobacz Belki i inne elementy.
Operacje zagnieżdżone: Jeżeli pożądany kształt może być otrzymany wyłącznie poprzez szereg zagnieżdżonych operacji, należy zwracać baczną uwagę na kolejność ich wykonywania. W operacjach tego typu Operator może modyfikować Element bazowy, który w innej operacji pełni rolę Operatora modyfikującego jeszcze inny Element bazowy, itd.
Kształty: Dla Kształtów obowiązują oddzielne polecenia operacji na bryłach. W przeciwieństwie do operacji na elementach bryłowych, które tworzą relacje, działania na kształtach nie tworzą powiązań między elementami - końcowy wynik działania jest permanentny.
Zobacz Działania na kształtach.
