Przykład Działania na elementach bryłowych

W tym przykładzie połączymy schody ze stropem.

1.Otwórz okno dialogowe używając polecenia Projekt > Działania na elementach bryłowych (również dostępnego z menu kontekstowego zaznaczonego elementu).

Szczegóły dotyczące tych opcji są opisane w części Paleta Działania na elementach bryłowych.

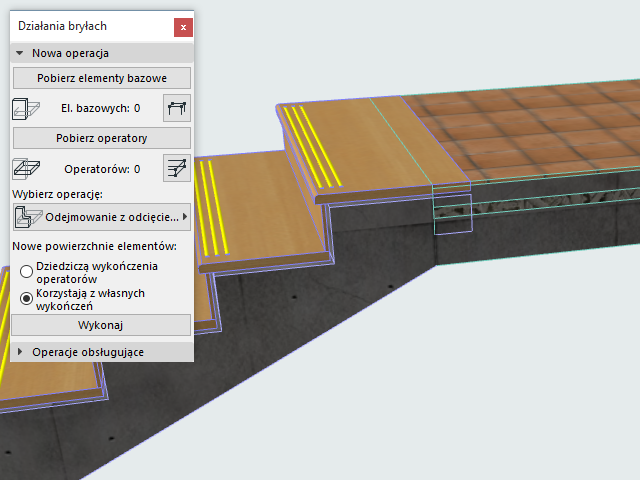

2.Nałóż na siebie te dwa elementy.

3.Zaznacz Element bazowy: Strop.

4.Kliknij Pobierz elementy bazowe.

5.Odznacz strop.

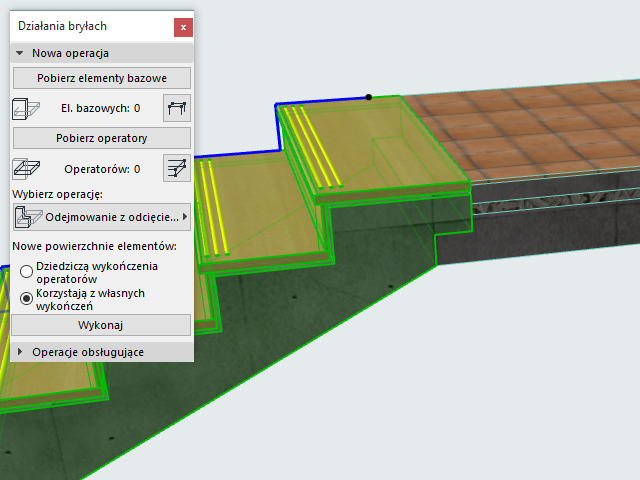

6.Zaznacz element operatora: schody.

7.Kliknij Pobierz operatory.

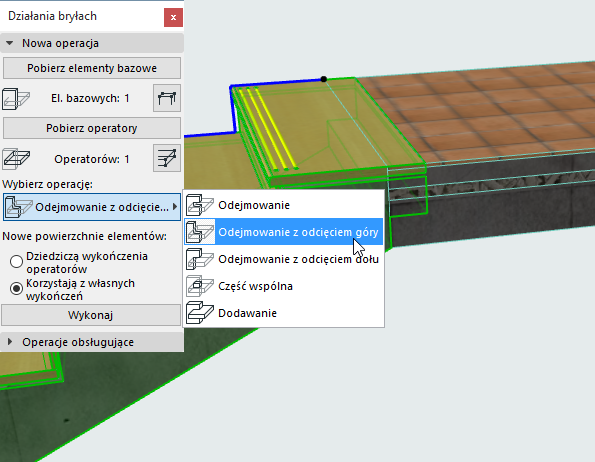

8.Wybierz typ operacji: Odejmowanie z wytaczaniem do góry.

9.Kliknij Wykonaj. Operacja na elementach bryłowych jest zakończona.

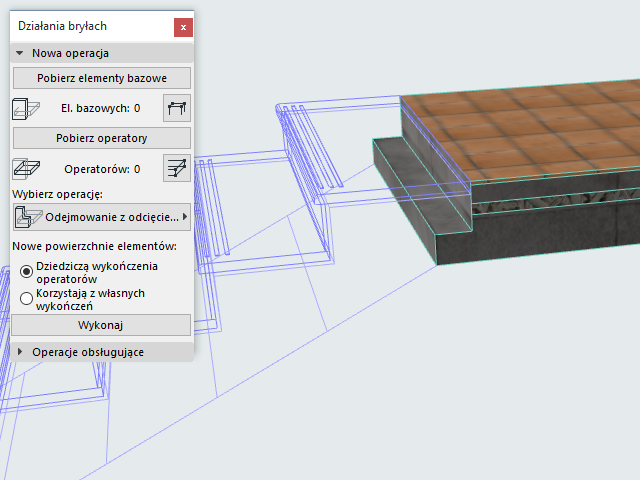

10.Sprawdź rezultat w oknie 3D.

Schody pokazane są jako szkielet:
