Ustawienia narzędzia Belka: Podgląd i położenie
Okno dialogowe ustawień belki podzielone jest na pięć stron.
Część o nazwie Podgląd pozostaje widoczna na wszystkich stronach i odzwierciedla zmiany ustawień. W przypadku wieloodcinkowej belki, w podglądzie zawarte są ustawienia struktury.

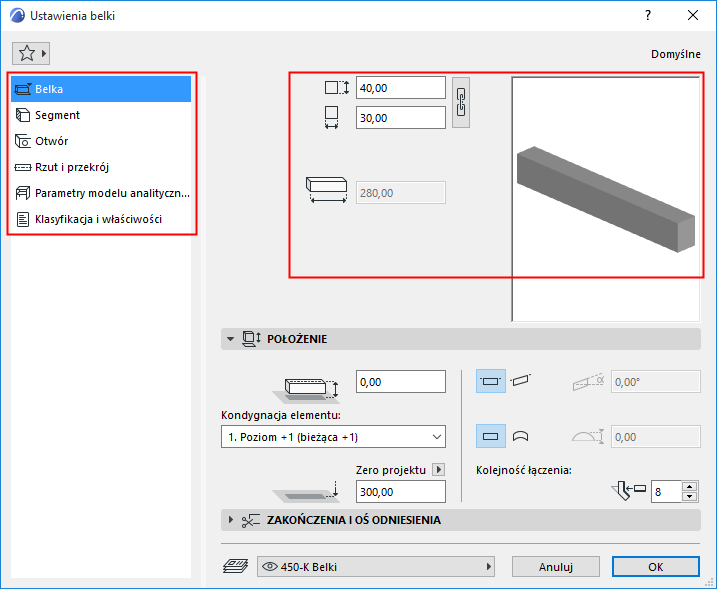

Można przełączać strony za pomocą struktury hierarchicznej znajdującej się po lewej stronie:
W przypadku prostej (jednoodcinkowej) belki, należy wprowadzić wartości geometrii:
Wysokość/szerokość belki
•Użyj ikony łańcucha, aby ograniczyć je do tej samej wartości
Długość belki
•Domyślna długość (odcinka)

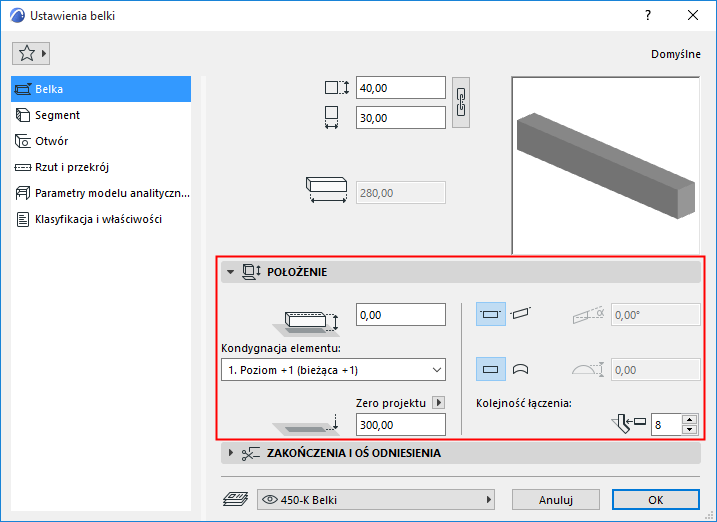

Odsunięcie względem własnej kondygnacji
Odsuń oś odniesienia belki od kondygnacji macierzystej.
Kondygnacja elementu
Zobacz Kondygnacja Macierzysta.
Wzniesienia linii odniesienia [do poziomu odniesienia]
Oblicza aktualne wzniesienia osi odniesienia belki, mierzone od poziomu odniesienia (domyślnie, poziomem odniesienia jest Zero projektu).
Dla nachylonych belek, wzniesienie jest mierzone od punktu początkowego osi odniesienia belki.
Kliknij przycisk ze strzałką aby zmienić Poziom Odniesienia.
Uwagi:
–Poziomy Odniesienia definiuje się w oknie Opcje > Preferencje Projektu > Poziomy odniesienia.
–To wartość obliczona, nie łącze. Jeśli zmienisz poziom odniesienia, Belka pozostanie w tym samym miejscu.
Szczegóły - zobacz Preferencje poziomów odniesienia.
Poziome lub pochyłe
Zobacz Utwórz pochyłą belkę.
Geometria belki w kierunku Z.
•Dla belki zakrzywionej pionowo, wprowadź wysokość Łuku/cięciwy.
Zobacz Zaokrąglij belkę pionowo.
Kolejność łączenia
Wyższy numer Kolejności łączenia ma priorytet nad niższym
Kolejność łączenia jest istotna
•kiedy stykają się dwie ściany, których Materiały budowlane mają taki sam priorytet
•kiedy łączy się 3 lub więcej belek: Kolejność łączenia określa, które dwie belki zostaną połączone w pierwszej kolejności
