Utwórz Profil Złożony na podstawie równoległych elementów
Szybkim sposobem tworzenia profili złożonych jest użycie polecenia Edycja > Zmień geometrię > Połącz Ściany/Słupy/Belki.
Aby tego dokonać, narysuj w na Rzucie (lub w 3D) wiele elementów ścian, belek lub słupów. Wszystkie elementy muszą być tego samego typu i muszą być ułożone względem siebie równolegle. (W przypadku zaokrąglonych ścian lub belek, muszą one być koncentryczne.)
Wybranie polecenia spowoduje utworzenie nowego profilu, który zastąpi oryginalne elementy. Nowy profil będzie miał długość łącznej długości oryginalnych elementów oraz odziedziczy ich atrybuty, a także istniejące otwory (w przypadku ścian).
Domyślnie, nowy profil nazwany zostanie „własny”. Użytkownik będzie mógł jednak otworzyć go w Edytorze profili, zmodyfikować i zapisać pod nową nazwą.

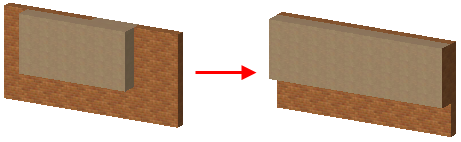

Aby połączyć dwie lub więcej równoległych, prostych ścian, użyj polecenia Połącz ściany (menu Edycja > Zmień geometrię). Ściany staną się tej samej długości, a przekrój stworzonej ściany będzie kombinacją przekrojów połączonych ścian. Bryły ścian nie muszą się stykać ze sobą; mogą się znajdować w pewnej odległości od siebie. To polecenie nie jest aktywne w przypadku Ścian trapezowych lub wielobocznych.
Polecenie Połącz słupy (menu Edycja > Zmień geometrię) umożliwia łączenie dwóch lub więcej słupów o równoległych osiach. Jeżeli spełniony jest warunek równoległości osi, możliwe jest łączenie słupów dowolnego typu (pionowych, pochyłych, opartych o profil). Możliwe jest łączenie dowolnej liczby słupów.

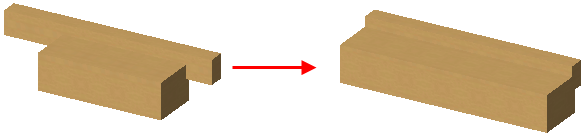

Polecenie Połącz belki (menu Edycja > Zmień geometrię) umożliwia łączenie dwóch lub więcej belek (poziomych, pochylonych lub o profilu własnym) o równoległych osiach. (W przypadku zaokrąglonych belek, muszą one być koncentryczne.)
