Utwórz grupę rozwinięcia ścian

Rozwinięcia ścian zazwyczaj tworzone są w grupach (np. cztery RŚ można utworzyć wstawiając czteroodcinkową polilinię dookoła jednego pomieszczenia).

Rozwinięcia Ścian utworzone metodą polilinii lub prostokąta będą posiadały po jednym widoku projektu dla każdego segmentu Rozwinięcia Ścian; każdy widok jest tworzony prostopadle do odnośnego segmentu.

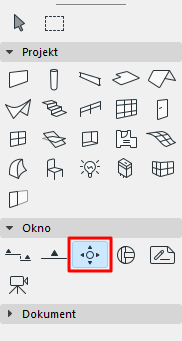

1.Uruchom narzędzie Rozwinięcie Ścian.

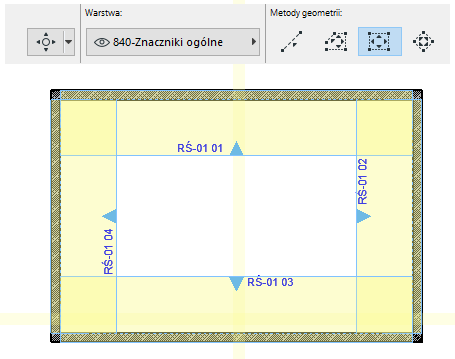

2.Użyj metody wprowadzania prostokątów lub polilinii, aby narysować obrys pomieszczenia lub kliknij spacją na Strefie.

Powstały w efekcie prostokąt/linia/polilinia reprezentuje obrys pomieszczenia w grupie Rozwinięcia ścian.

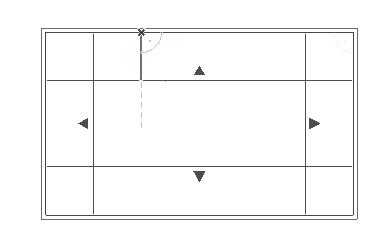

3.Przesuń kursor do żądanego położenia. Strzałki w uwagach wskazują kierunek widoku powstałego rozwinięcia ścian.

4.Kliknij aby wstawić nowy znacznik (znaczniki) RŚ.

Rozwinięcia Ścian korzystają z własnego Znacznika; obiektu GDL o edytowalnych parametrach.

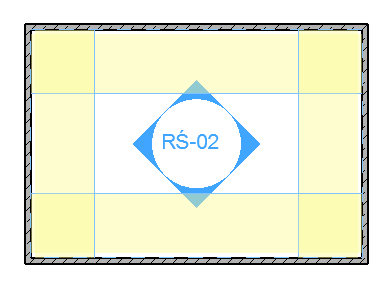

Znaczniki RŚ są wstawiane po środku każdego z segmentów Linii Zasięgu RŚ bądź na środku pomieszczenia.

Aby zdefiniować Styl i położenie Znacznika, użyj opcji w panelu Znacznik w oknie dialogowym Ustawienia Rozwinięcia Ścian. Aby nie wyświetlać Znacznika dla dowolnych lub wszystkich Widoków Projektów RŚ wybierz opcję Bez Znacznika we wspomnianym panelu.

Zobacz Panel Znacznik (Narzędzie Rozwinięcie ścian).

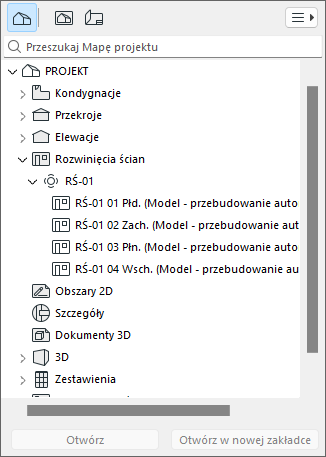

5.Zostanie utworzona i umieszczona w Mapie Projektu nowa Grupa Widoków Projektu.

Każdy nowy Widok Projektu RŚ jest umieszczany w Grupie RŚ nawet w przypadku, jeśli w danej grupie jest tylko jeden element.

Grupa RŚ zostaje automatycznie uwzględniona we własnym zestawie w mapie projektu.

Nie można przenosić poszczególnych Widoków RŚ z jednej do drugiej Grupy RŚ.

RŚ traktowane są jako grupy do celów numeracji, wyświetlania, pokazywania na kondygnacji, warstw, funkcji podrysu oraz wstawienia na arkuszy.

Aby uzyskać prawidłowe rozłożenie widoków RŚ należących do poszczególnych Grup RŚ, należy zazwyczaj skorzystać z funkcji Automatycznego Rozmieszczania Rysunków na Arkuszu dostępnego w Ustawieniach Szablonu Arkusza.

Aby zaznaczyć grupę Rozwinięcia ścian, należy zaznaczyć dowolną linię obrysu pomieszczenia.

Właściwości poszczególnych segmentów mogą być jednak modyfikowane indywidualnie.
