Zasięg pionowy Rozwinięcia Ścian

Określ zasięg pionowy rozwinięcia ścian ręcznie (w Ustawieniach) lub graficznie, w oknie Rozwinięcia ścian.

Określ zasięg pionowy rozwinięcia ścian w Ustawieniach

Zasięg pionowy Rozwinięcia Ścian jest definiowany ręcznie w oknie dialogowym Ustawienia Rozwinięcia Ścian bądź w palecie Info.

Zobacz Ustawienia Narzędzia Rozwinięcie Ścian (RŚ).

Poszczególne widoki RŚ (czyli segmenty po linii RŚ) mogą mieć w razie potrzeby własne ustawienia zasięgu pionowego: wybierz opcję Ograniczony i wpisz żądane wartości wzniesienia górnej i dolnej granicy zasięgu.

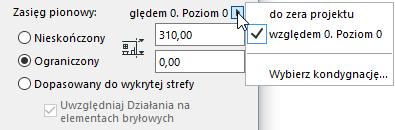

Z rozwijanego menu wybierz, czy pionowy zasięg będzie mierzony od Zera Projektu, czy od Kondygnacji Macierzystej RŚ (kondygnacji, na którą zostało ono wstawione).

Dopasowany do wykrytej strefy

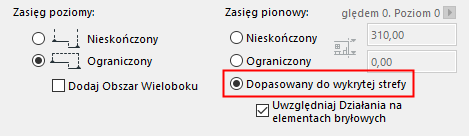

Jeżeli geometria Rozwinięcia ścian ma korespondować z odpowiednią Strefą, należy wybrać, by Zasięg Pionowy był Dopasowany do wykrytej strefy (opcja w panelu Ogólne okna dialogowego Ustawienia rozwinięcia ścian).

Jeżeli zostanie wykryta Strefa, Pionowy Zakres zaznaczonego widoku RŚ będzie odpowiadał wysokości wykrytej Strefy.

Strefy poddane Działaniom na Elementach Bryłowych zostaną odwzorowane precyzyjnie pod warunkiem, że zaznaczona zostanie opcja Uwzględnij Działania na elementach bryłowych. Na przykład, pojedyncza Strefa przycięta do pochyłego dachu będzie miała różne wysokości. Będą one dokładnie odwzorowane w Widokach Projektu odnośnej Grupy RŚ.
