Dokument 3D: Rzut
Utwórz Dokument 3D na podstawie projekcji Rzutu piętra. Skonfiguruj projekcję określając wzniesienie płaszczyzny cięcia 2D oraz wskazując kierunek projekcji - do góry (w kierunku sufitu) lub w dół (w kierunku podłogi). Opcja ta jest przydatna np. do wyświetlenia struktur nośnych na planie stropów lub planie rzutu sufitu. Może ona posłużyć również do utworzenia wypełnionych widoków Rzutu piętra do prezentacji/projektu wnętrza.
Dokument 3D: Zniekształć według modelu 3D
Źródłem Dokumentu 3D jest okno 3D. Poszczególne parametry i opcje mające wpływ na wyświetlanie okna 3D (takie jak projekcja i filtrowania/zaznaczenie elementów) będą określały sposób wyświetlenia Dokumentów 3D.

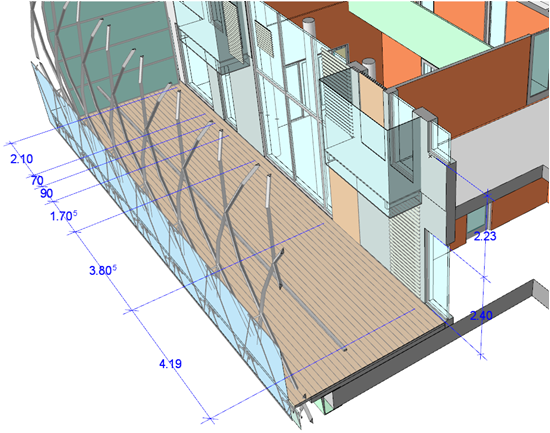

Dodaj wymiary przy użyciu narzędzi Wymiarowania plus niektórych funkcji związanych z wymiarowaniem, dostępnych jedynie dla Dokumentów 3D.
Widok projektu Dokumentu 3D
Dokument 3D to widok projektu, który pojawia się na Mapie Projektu w Nawigatorze.
Dokumenty 3D można również otworzyć wybierając OK w Pasku narzędzi Mini Nawigator lub menu Okno > Nawigacja > Dokumenty 3D, lub z menu Okna.
W wielu aspektach, Dokument 3D jest analogiczny do Widoku Projektu w przekroju: stanowi integralną część modelu, a elementu modelu są przebudowywane automatycznie lub ręcznie, z zależności od statusu.
W Dokumencie 3D, można wybrać elementy modelu i otwierać okna ustawień, aby wprowadzać zmiany do modelu, jednak nie można edytować ich graficznie ani tworzyć nowych elementów modelu.
