Dodaj kryteria: Które elementy powinny znaleźć się na liście?
Użyj panelu Kryteria w Ustawieniach schematu, aby zdefiniować Kryteria elementu/komponentu/powierzchni do wyświetlenia na liście.
1.Otwórz Ustawienia schematu
2.Kliknij przycisk Dodaj kryteria.
•Domyślnie przycisk ten otwiera listę parametrów i cech dostępnych w projekcie (lista może być filtrowana w zależności od innych wybranych kryteriów)
•Wybór kryteriów jest wspólny dla kilku funkcji. Opis, zobacz: Zdefiniuj kryteria dla elementu.

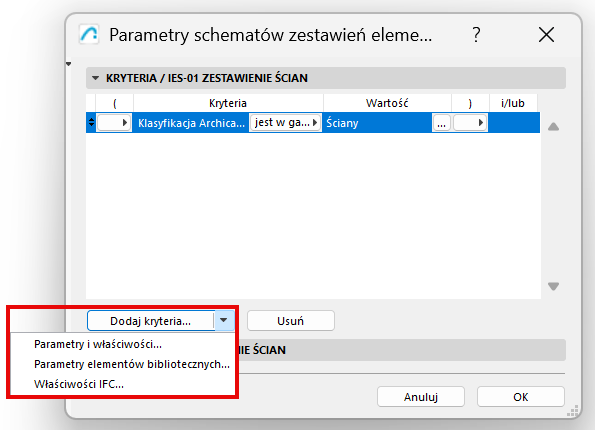

•Można też użyć wyskakującego okienka przycisku Dodaj kryteria, aby uzyskać dostęp do parametrów części biblioteki lub cechy IFC:
Dodatkowe kryteria i pola: Parametry elementów bibliotecznych
Określ kryteria elementu, używając danych IFC
Zdefiniowanie złożonych kryteriów
•Pamiętaj, że aby zestawić kilka typów elementów, należy połączyć je stwierdzeniem LUB.

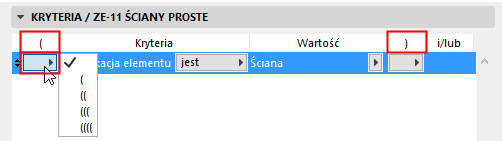

•W razie potrzeby, należy użyć kolumn Otwartego nawiasu oraz Zamkniętego nawiasu w Ustawieniach Schematu, aby określić kryteria dla bardziej skomplikowanych schematów.
Każdemu “otwartemu“ musi odpowiadać “zamknięty“ nawias, aby schemat był logiczny. Jeśli wystąpi błąd w logice nawiasów, zostanie wyświetlony komunikat Nieprawidłowe kryteria! na dole panelu.
Przypuśćmy, że chcemy zestawić ściany, stropy oraz słupy znajdujące się na danej warstwie.
Aby spełnić te kryteria, element musi:
1.być Ścianą LUB Stropem LUB Słupem.
I
2.znajdować się na tej warstwie

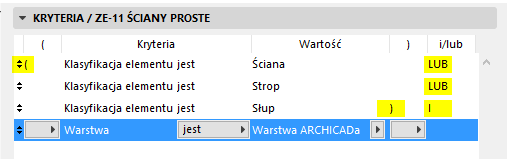

Zwróć uwagę na nawiasy przedstawione poniżej, które otaczają grupę trzech typów elementów.
