Dodaj pola: Które dane chcesz wyświetlić?
Wybierz parametry do wyświetlenia jako pola harmonogramu.

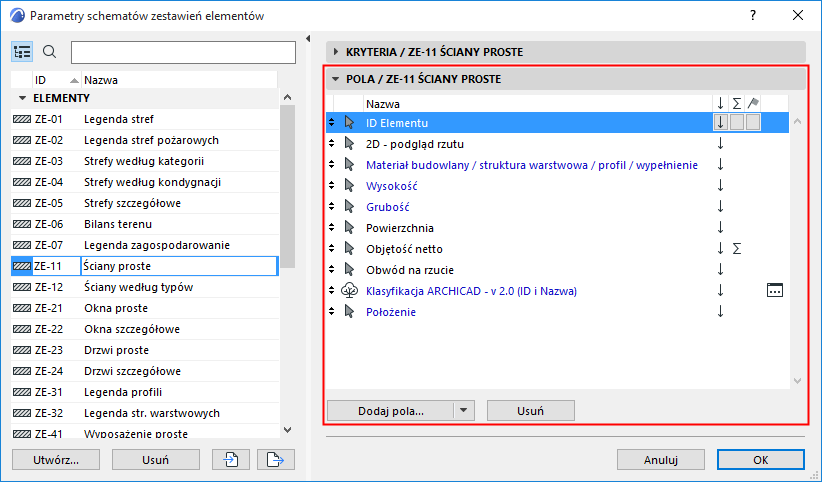

1.Otwórz Ustawienia schematu
2.Dodaj pola: Kliknij, aby uzyskać dostęp do przeszukiwalnej listy dostępnych parametrów i właściwości.
Lista zależna jest od rodzaju zestawienia i może zawierać Ogólne parametry; szczególne parametry związane z listami Komponentów i powierzchni; i właściwości.
Uwaga: Projekt Archicad otwarty w programie MEP Designer,
3.Kliknij dwukrotnie pole, aby dodać je do listy. (Możesz również kliknąć Dodaj, lub nacisnąć Enter.)
Zobacz także: Dodatkowe kryteria i pola: Parametry elementów bibliotecznych i Określ kryteria elementu, używając danych IFC

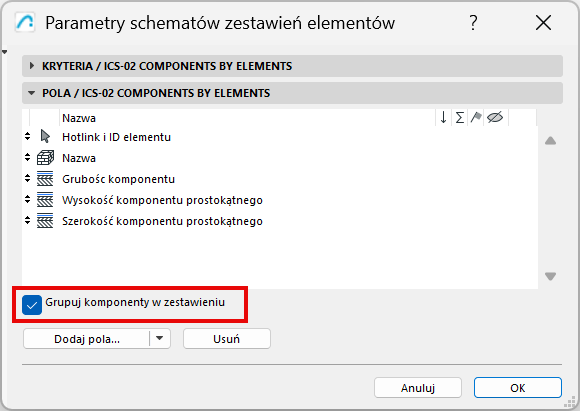

Grupuj komponenty w zestawieniu
To pole dostępne jest w Ustawieniach schematu na listach typów komponentów (zobacz Dane komponentów w Archicadzie).

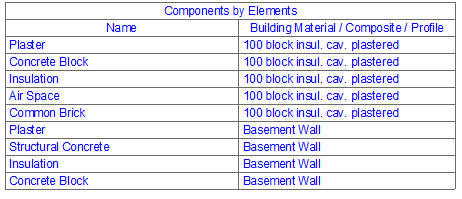

•Jeśli zaznaczysz to pole, komponenty będą zawsze w jednej grupie, odpowiednio do elementu, do jakiego należą. (Dla elementów złożonych, komponenty wypełnienia wyświetlone są w takiej samej kolejności co Ustawienia struktur warstwowych.)

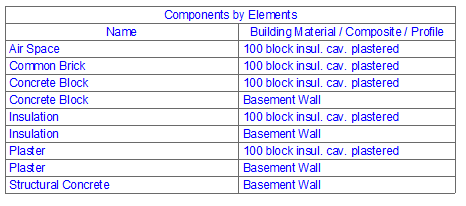

•Jeśli pozostawisz pole bez zaznaczenia, komponenty zostaną wyświetlone zgodnie z Ustawieniami schematu (tzn. według nazwy a nie elementu).
Dane komponentów w Archicadzie
Informacje na temat korzystania z Cech, zobacz:
