Powierzchnie komponentów elementów podstawowych i warstwowych

Dla większości elementów obliczona powierzchnia to rzut wirtualnej płaszczyzny, która przebiega przez środek elementu.

Obejrzyj wideo

Obejrzyj wideo

Poniższa tabela zawiera szczegółowe informacje na temat obliczania powierzchni dla każdego typu elementu.

Element Podstawowy lub Złożony

Która płaszczyzna jest używana do obliczania rzutowanej powierzchni komponentów?

Zwykła prosta ściana

Płaszczyzna pionowa, która przebiega przez środek komponentu.

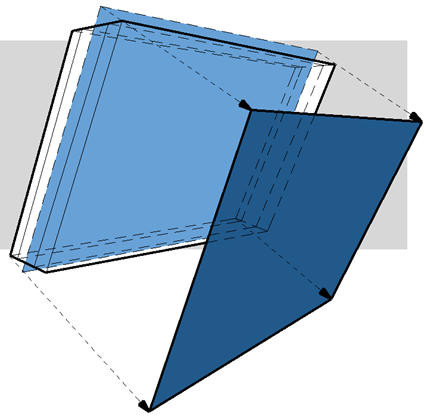

Ukośna ściana

Płaszczyzna nachylona, która przebiega przez środek komponentu.

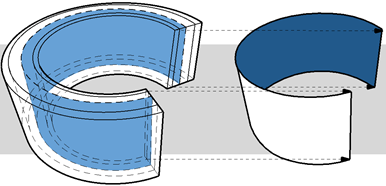

Zaokrąglona ściana

Płaszczyzna pionowego cylindra, która przebiega przez środek komponentu.

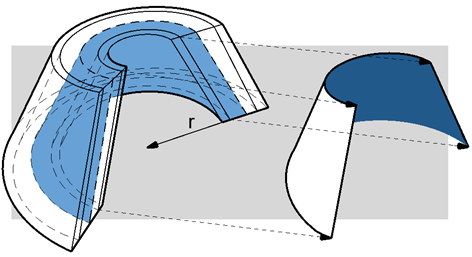

Zaokrąglona ukośna ściana

Płaszczyzna stożka, która przebiega przez środek komponentu.

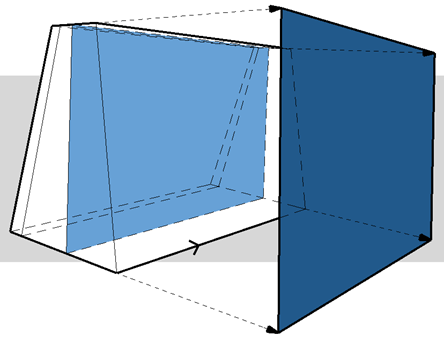

Podwójna ukośna ściana

Płaszczyzna elementu o zmiennej grubości, która znajduje się najbliżej linii odniesienia ściany.

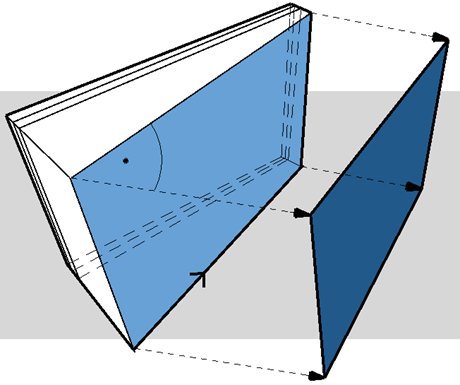

Ściana trapezowa

Płaszczyzna elementu o zmiennej grubości, która znajduje się najbliżej linii odniesienia ściany.

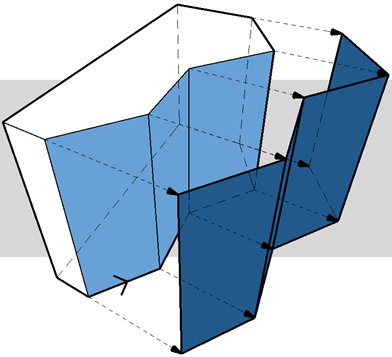

Ściana wielokątna

Płaszczyzny pionowych wieloboków określane przez krawędzie odniesienia.

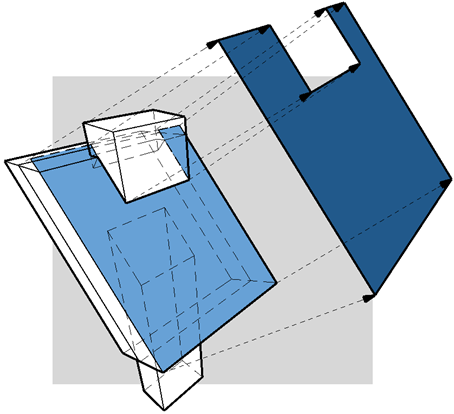

Dach

Płaszczyzna połaci dachowej.

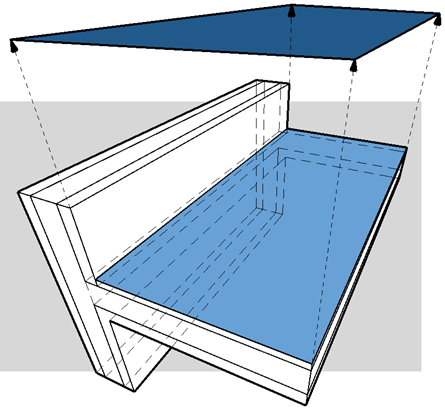

Strop

Płaszczyzna stropu.

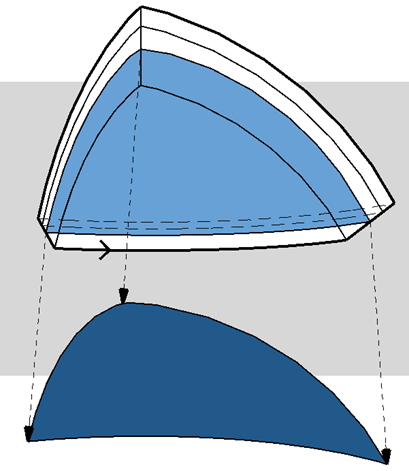

Powłoka

Płaszczyzna komponentu, która znajduje się bliżej płaszczyzny odniesienia powłoki

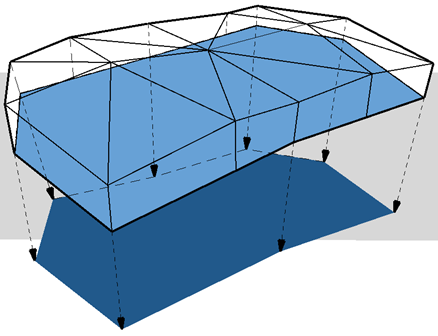

Siatka

Płaszczyzna odniesienia siatki


Prosta belka

Płaszczyzna pionowa belki


Słup bez okładziny

Nie obliczono powierzchni komponentu.

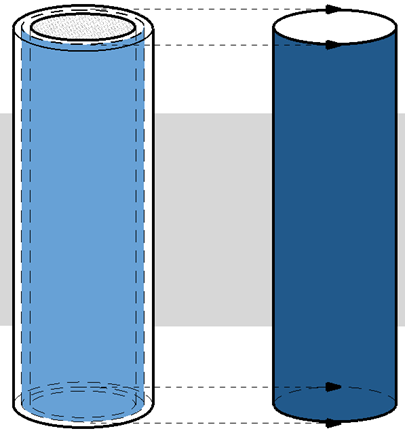

Słup z okładziną (okrągły)

Okrągły słup z okładziną: Płaszczyzna linii środkowej komponentu okładziny.

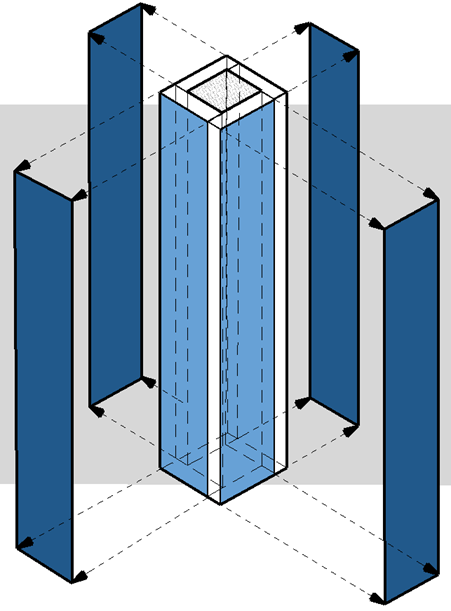

Słup z okładziną (prostokątny)

Program oblicza okładzinę tak, jakby była ona podzielona na cztery części, jak pokazano na ilustracji; zastosowana zostaje pionowa płaszczyzna każdej części.


Kształt

Nie obliczono powierzchni komponentu
