Parametr

Krótszy opis

Dłuższy opis

Kąt nachy­lenia prze­grody na zewnątrz

Kąt nachylenia przegrody struktu­ralnej

Wartość taka sama, jak dla parametru "Kąt nachylenia".

Długość

Długość elementu struktury modular­nej.

Liczba paneli

Liczba paneli prze­grody strukturalnej

Kąt wzoru

Kąt obrotu linii rzę­dów siatki, mierzony w kierunku zgod­nym z ruchem wskazówek zegara od linii kolumny siatki. Ten kąt skon­figurowany jest w Ustawieniach prze­grody strukturalnej/panelu Wzoru siatki, w części Rzędy.

Powierzch­nia wraz z obrysem

Powierzchnia prze­grody strukturalnej wraz z powierzchnią profilu zewnętrz­nego.

Jeśli profil zewnętrzny umieszczony jest “Wewnątrz Siatki” (Ustawienia przegrody strukturalnej/Przegroda Strukturalna/ Wstawianie Komponentów: Położenie Profili Zewnętrznych “Wewnątrz”), wtedy ten parametr jest równy ogólnej powierzchni przegrody strukturalnej.

Jeśli Profil Zewnętrzny umieszczony jest “Na zewnątrz Siatki” lub “Centralnie względem Siatki”, wtedy wartość tego parametru przekroczy ogólną wartość powierzchni, ponieważ Profil Zewnętrzny będzie wystawał poza linię obrysu.

Jeśli korzystasz z Niewidocznego obra­mowania dla profilu zewnętrznego (Usta­wienie przegroda strukturalna/Przegroda Strukturalna/Profile: Zewnętrzne), wtedy wartość tego parametru będzie mniejsza niż ogólna wartość powierzchni.

Całkowita długość profili obwodo­wych

 Całkowita długość wszystkich ram wzdłuż zewnętrz­nego konturu struk­tury modularnej

Ramki z klasą ramki ustawioną na "Podział" nie są liczone

Całkowita długość własnych profili

 Całkowita długość wszystkich ramek z klasą ramki "Nie­standardowa"

 Edycja parametrów ramki zmienia ją na "Niestandardową"

Całkowita długość profili

Całkowita długość wszystkich profili w przegrodzie struktu­ralnej. Jeśli kształt profili nie jest jedno­rodny, wtedy dłu­gość profili można obliczyć wyciągając średnią z najwięk­szej i najmniejszej długości.

  Jeśli kształt profili nie jest jednorodny, wtedy długość profili można obliczyć wyciągając średnią z największej i naj­mniejszej długości

Suma­ryczna dłu­gość profili pierwszego kierunku siatki

Całkowita długość ramek wzdłuż głów­nej (pionowej) osi

Główna oś odpowiada "kolumnom" siatki Struktury modularnej.

Suma­ryczna dłu­gość profili drugiego kierunku siatki

Całkowita długość ramek wzdłuż osi pomocniczej (pozio­mej)

Oś pozioma odpowiada "rzędom" siatki Struktury modularnej.

Całkowita powierzch­nia paneli

Całkowita powierzchnia wszystkich paneli przegrody struktu­ralnej Całkowitą Powierzchnię Paneli można zobaczyć przyglądając się przegrodzie struktu­ralnej w trybie edy­cji, przy widocznych tylko panelach.

 Nie obejmuje powierzchni profili pomię­dzy panelami.

Całkowita powierzch­nia paneli o orientacji wschodniej

Suma wszystkich paneli Struktury modularnej skiero­wanych na wschód. "Kierunek licowa­nia" opiera się na wektorze normal­nym każdej powierzchni panelu w rzucie na pod­łogę.

 Zobacz także Skrót orientacji.

Całkowita powierzch­nia paneli o orientacji PN

Suma wszystkich paneli Struktury modularnej skiero­wanych na północ. "Kierunek licowa­nia" opiera się na wektorze normal­nym każdej powierzchni panelu w rzucie na pod­łogę.

Całkowita powierzch­nia paneli o orientacji północno-wschodniej

Suma wszystkich paneli Struktury modularnej skiero­wanych na północny wschód. "Kierunek licowania" opiera się na wektorze nor­malnym każdej powierzchni panelu w rzucie na pod­łogę.

Całkowita powierzch­nia paneli o orientacji PN-Z

Suma wszystkich paneli Struktury modularnej skiero­wanych na północny zachód. "Kierunek licowania" opiera się na wektorze nor­malnym każdej powierzchni panelu w rzucie na pod­łogę.

Całkowita powierzch­nia paneli o orientacji PD

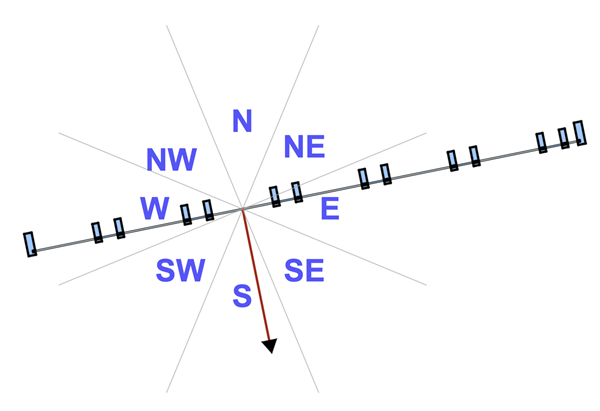

Suma wszystkich paneli Struktury modularnej skiero­wanych na połu­dnie. "Kierunek licowania" opiera się na wektorze nor­malnym każdej powierzchni panelu w rzucie na pod­łogę.

Całkowita powierzch­nia paneli o orientacji połu­dniowo-wschodniej

Suma wszystkich paneli Struktury modularnej skiero­wanych na połu­dniowy wschód. "Kierunek licowa­nia" opiera się na wektorze normal­nym każdej powierzchni panelu w rzucie na pod­łogę.

Całkowita powierzch­nia paneli o orientacji PD-Z

Suma wszystkich paneli Struktury modularnej skiero­wanych na połu­dniowy zachód. "Kierunek licowa­nia" opiera się na wektorze normal­nym każdej powierzchni panelu w rzucie na pod­łogę.

Całkowita powierzch­nia paneli o orientacji Z

Suma wszystkich paneli Struktury modularnej skiero­wanych na zachód. "Kierunek licowa­nia" opiera się na wektorze normal­nym każdej powierzchni panelu w rzucie na pod­łogę.
