Polecenie Plik > Drukuj otworzy okno dialogowe z opcjami drukowania, różnymi w zależności od rodzaju drukowanego widoku: Arkusz, 2D lub 3D.
Uwaga: Poniższy opis napisany został w oparciu o interfejs Windowsa.
Polecenie Drukuj umożliwia wydrukowanie całej zawartości bieżącego okna lub określonego Obszaru wydruku ustawionego w oknie dialogowym Drukuj dokument 2D. Będąc w oknie Arkusza możesz wydrukować tylko te arkusze, które zostały zaznaczone w Nawigatorze.
Elementy, które nie są drukowane to: Punkty aktywne, punkty zaznaczania, linie głębokości Przekroju, linie osi Dachu, Kamery oraz ich ścieżki.
Linie Siatki konstrukcyjnej mogą być opcjonalnie drukowane, pod warunkiem, że zaznaczona jest opcja Drukuj siatkę. Pamiętaj, że siatka zostanie wydrukowana tylko jeśli jest wyświetlona.
Zobacz Pokaż/Ukryj siatkę modularną.
Zawartość Podrysu może być także drukowana.
Uwaga: Elementy znajdujące się na odległych kondygnacjach, lecz wyświetlane na bieżącej kondygnacji, także pojawią się na wydruku.
Skorzystaj z okna dialogowego Dokument > Reprezentacja modelu > Opcje reprezentacji modelu, aby określić sposób wyświetlania elementów modelu na Rzucie, a tym samym na wydruku.
Przy drukowaniu z Okien 2D, 3D oraz okna Arkusza masz możliwość wstawienia Nagłówka oraz Stopki na drukowanej stronie. Zawartość Nagłówka/Stopki można ustawić w Ustawienia Nagłówka/Stopki.
Jeżeli używasz drukarki drukującej w kolorze i w skali szarości, kolor drukowanych elementów określany jest przez:
1.Ustawienia dokonane w oknie dialogowym Drukuj. Zaznaczenie opcji "Czarno-białe" wydrukuje wszystkie kolory na czarno niezależnie od innych ustawień.
Szczegóły - zobacz Drukuj dokument 2D.
2.Ustawienia w panelu Cechy okna dialogowego Parametry rysunku zdefiniowane indywidualnie dla każdego umieszczonego na arkuszu rysunku.

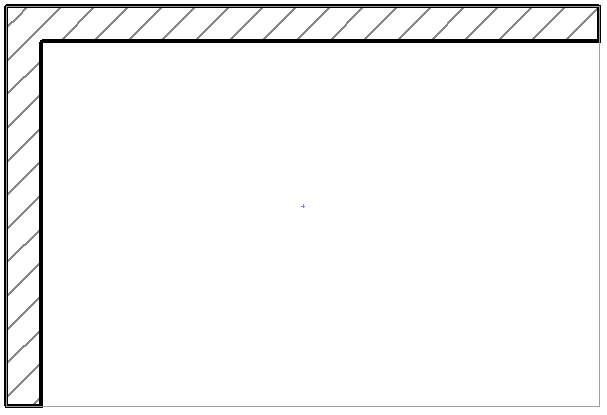

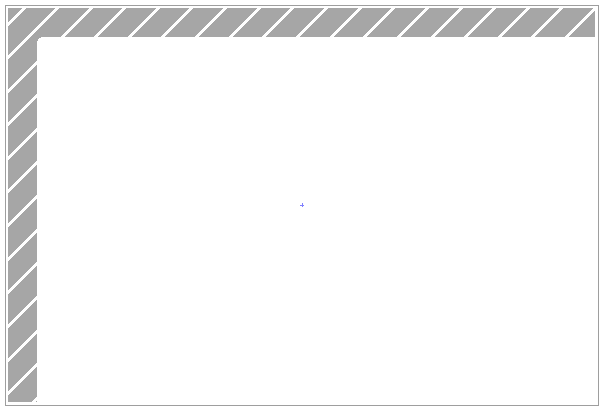

Uwaga: W panelu Właściwości Ustawień rysunku znajduje się rozwijana lista Zestawy piór, z której możesz wybrać zestaw dla wybranego rysunku. Rozwijana lista Kolory pozwala określić tryb, według którego zostaną potraktowane kolory wydruku. Ponieważ zestawy piór Kolor oraz Szarość nie są ze sobą powiązane, istotne jest czy w pierwszej kolejności wybierzesz Zestaw Kolor, a następnie tryb Stopnie szarości czy odwrotnie. Rezultaty obydwu wyborów mogą się znacznie różnić, co pokazano na ilustracji poniżej.
