Wyświetlanie Wypełnień wektorowych w widokach projektu
Wypełnienia wektorowe wykorzystują wzorek wektorowy i mogą służyć do przedstawiania przeciętych powierzchni lub górnych pokryć (wypełnień kryjących) elementów konstrukcyjnych. Wykończeniom można również przypisać wypełnienie wektorowe.
na Rzucie
Wypełnienie wektorowe będzie wyświetlane na Rzucie tylko po aktywowaniu opcji Widok > Opcje wyświetlania > Rzeczywisty wygląd wypełnienia. (W przeciwnym razie wyświetli się strona mapy bitowej wypełnienia.)
W Oknie 3D
Elementy konstrukcyjne w oknie 3D wyświetlane są za pomocą Wykończeń przypisanych im jako Materiał budowlany. Te Wykończenia można zastąpić na poziomie elementu, przy użyciu panelu Model w Ustawieniach elementu.

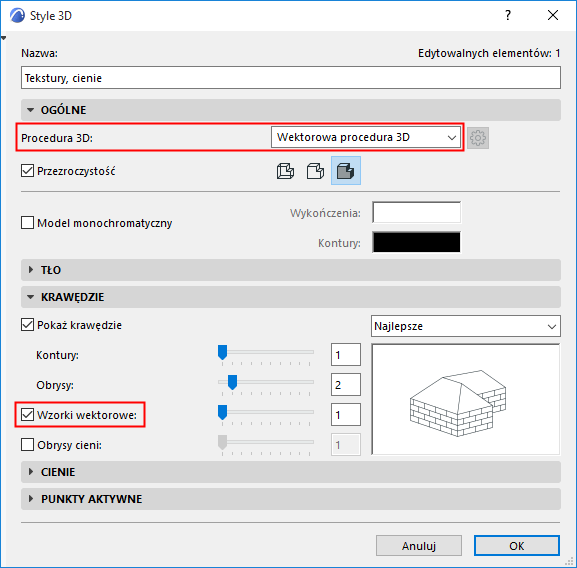

Jeżeli Wykończenia te obejmują Kreskowanie wektorowe, wypełnienie będzie widoczne w Oknie 3D tylko wtedy, jeśli przycisk funkcji Kreskowanie wektorowe 3D zostanie ustawiony na "włączony" i pod warunkiem, że wykorzystywana będzie Wewnętrzna procedura 3D.
Zobacz także Wypełnienie kryjące wykończenia (silnik podstawowy).
W Oknach Przekroju/Elewacji/RŚ i Dokumentów 3D

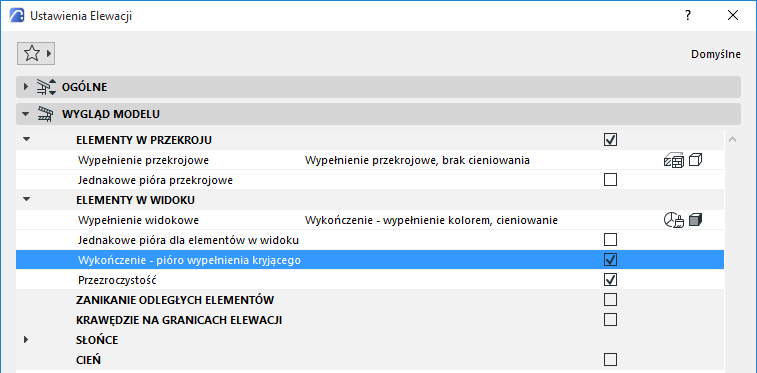

W oknach Przekroju/Elewacji/RŚ i Dokumentów 3D wyświetlane jest kreskowanie wektorowe, tylko jeśli zaznaczono opcję Wykończenie - pióro wypełnienia kryjącego w panelu Wygląd modelu okna dialogowego Ustawień.
Szczegóły - zobacz Wygląd modelu (Widoki przekrojowe) oraz Panel Ustawień ogólnych Dokumentu 3D
Ustawienia Kreskowania wektorowego nie mają wpływu na wygląd renderingów.
Tryb wyświetlania wypełnień: Rzeczywisty wygląd wypełnienia a Wypełnienie punktowe
Ustawienie orientacji wzorku wypełnienia wektorowego lub wypełnienia symbolami
