Ustawienia trasy - odgałęzienie, pozycjonowanie, izolacja

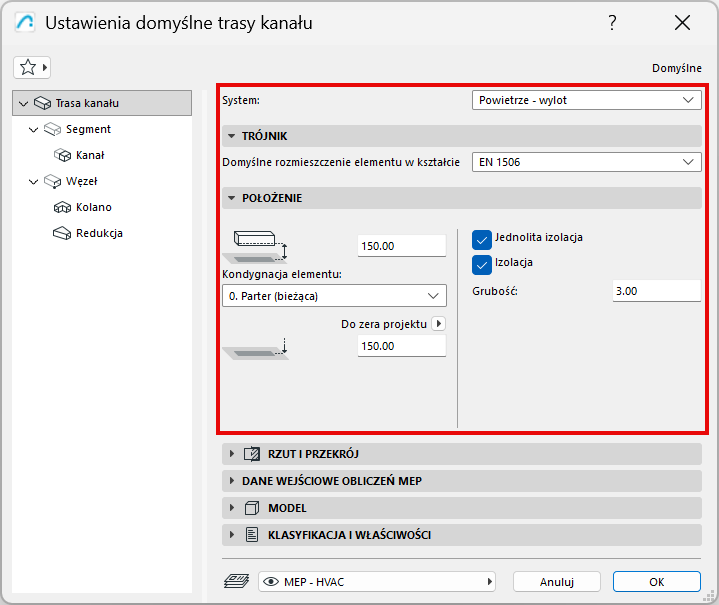

Ustawienia domyślne narzędzia trasy otwartej.

System Instalacji

Wybierz dostępny system MEP. System MEP definiuje wygląd Trasy w 2D i 3D. Zobacz Systemy instalacji.

Uwaga: Po połączeniu segmentu trasy z samodzielnym obiektem MEP, segment trasy automatycznie "dziedziczy" System MEP obiektu, zamiast używać Systemu MEP ustawionego dla niego.

Trójnik

W sekcji Trójnik domyślna tabela wymiarów jest podawana dla elementów T danej trasy.

Zobacz Specyfikacje trasy.

Położenie

•Ustaw kondygnację macierzystą elementu trasy i przesunięcie od Kondygnacji macierzystej

•Ustaw dolne przesunięcie elementu trasy względem wybranego poziomu odniesienia

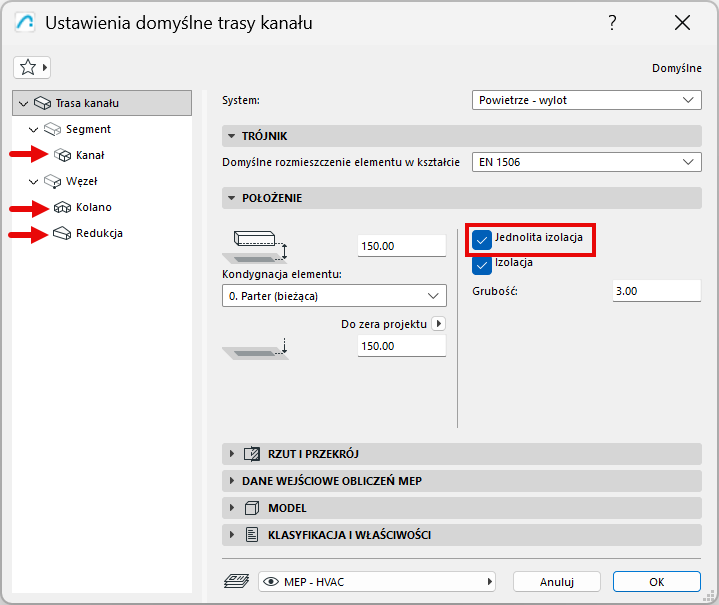

Jednolita izolacja

Sprawdź, czy zastosowano tę samą wartość izolacji dla wszystkich części trasy: Kanał, kolanko i redukcja.

W razie potrzeby odznacz pole, aby ustawić oddzielne wartości izolacji dla każdej części na jej własnej stronie ustawień.

Izolacja

Sprawdź, czy dodać warstwę izolacyjną do zewnętrznej powierzchni trasy kanałów/rur. Następnie w poniższym polu wprowadź wartość Grubości izolacji.
