System MEP to zapisany zestaw wypełnień, linii i powierzchni używanych do wyświetlania tras MEP i elementów Biblioteki MEP.
Systemy instalacji to atrybuty projektu Archicada.
•Do trasy MEP: Każdej trasie zostanie przypisany System MEP w górnej części okna dialogowego Ustawienia trasy. Zobacz Ustawienia trasy - odgałęzienie, pozycjonowanie, izolacja.
–W razie potrzeby możesz zastąpić atrybuty systemowe dla dowolnej trasy: Zobacz Wyświetlanie elementów trasy: Rzut i przekrój, Reprezentacja modelu.
•Do zakończeń, akcesoriów i sprzętu: Przypisz system MEP w ustawieniach elementu: ZobaczObiekty kompatybilne z MEP
Uwaga: Po podłączeniu elementu trasy do samodzielnego obiektu MEP, element trasy automatycznie "dziedziczy" system MEP określony dla podłączenia połączonego obiektu.
Definiowanie lub edytowanie Systemów MEP
Otwórz okno dialogowe z menu
•Projekt > Systemy instalacji
•Opcje > Atrybuty elementów > Systemy instalacji
•(lub poprzez użycie skrótu Systemy MEP z paska narzędzi Inżynierii instalacji MEP).
•Skrót Systemy MEP z poziomu przeglądarki systemowej
Używaj lub edytuj predefiniowane systemy MEP lub utwórz nowe.
Użyj z (typ trasy)

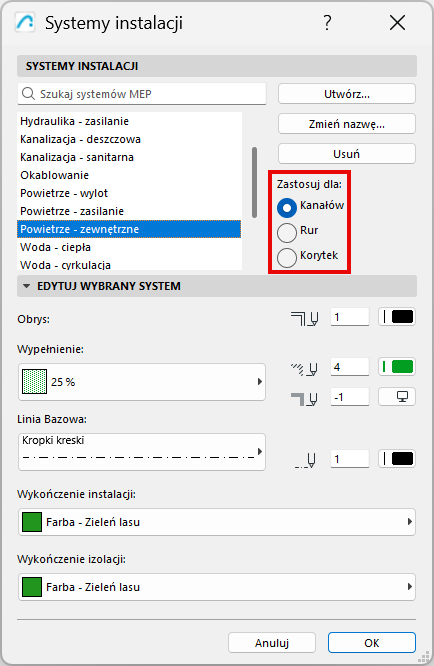

Każdy system MEP może być używany przez jeden typ trasy: Kanały, Rury, lub Korytka.
Dla każdego systemu MEP wybierz jedną z tych kategorii.
Edytowanie atrybutów systemu MEP

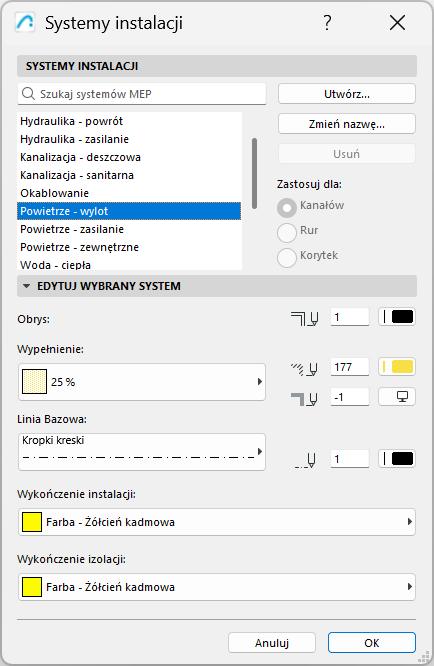

Użyj elementów sterujących, aby ustawić wypełnienia, linie i powierzchnie dla bieżącego systemu MEP.
