Skonfiguruj tabele wymiarów dla segmentu, kolanka, odgałęzienia, przejścia

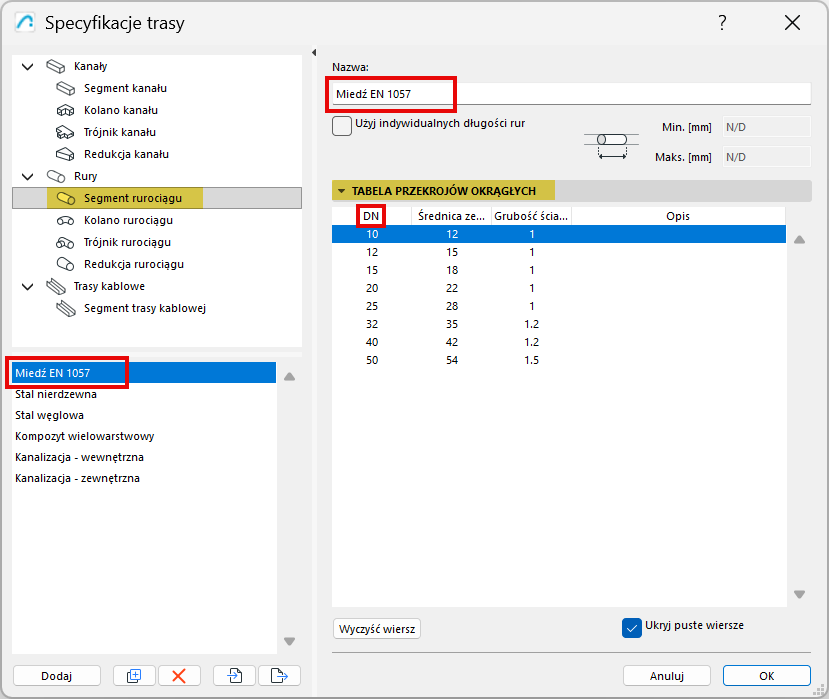

W oknie Specyfikacje trasy wybierz typ elementu MEP. W tym miejscu można tworzyć lub edytować predefiniowane tabele wymiarów.

•Wymienione elementy (np. elementy DN) pochodzą z Zestawu referencyjnego. (zobacz Stwórz Zestaw referencyjny dla Kanałów i Rur)

•Ustaw pożądane wartości wymiarów dla każdego z nich w ramach swoich potrzeb.

•Dany typ elementu MEP może mieć wiele predefiniowanych tabeli wymiarów - kliknij Dodaj lub Duplikuj, aby utworzyć dodatkowe tabele.

•Niektóre wiersze mogą pozostać puste, jeśli dany element nie zostanie użyty. Zaznacz opcję "Ukryj puste wiersze", aby wyświetlić tylko używane wartości.

•Duplikuj i edytuj dowolną tabelę wymiarów, aby tworzyć nowe i edytować ich wartości. Zobacz także Wyczyść wiersz: Usuń wartość DN dla segmentu kanału lub rury)

Użyj indywidualnych długości

Zobacz Użyj indywidualnych długości rur i kanałów.

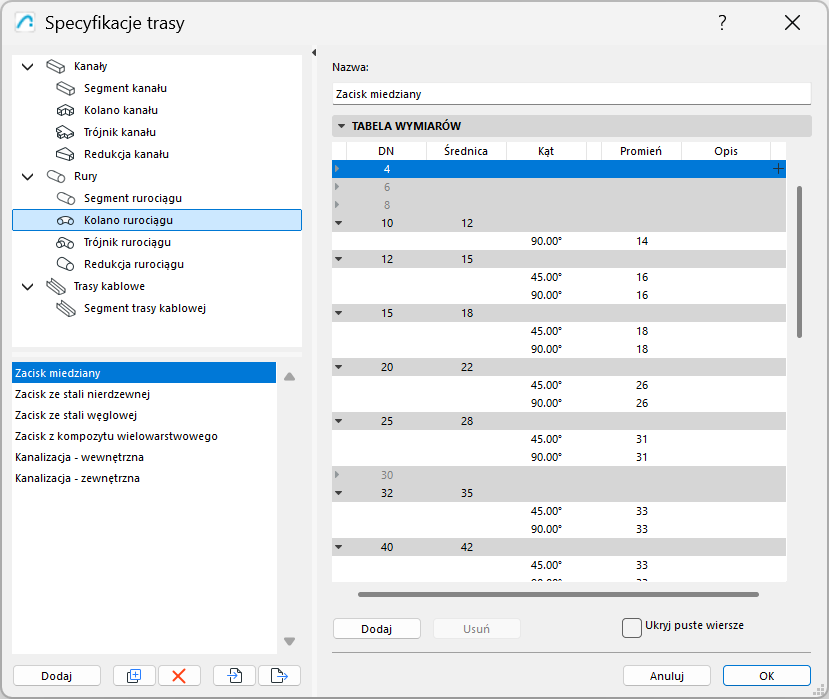

Definiowanie zagięć kątowych

Skonfiguruj dowolne standardowe parametry kątowe dla kolanek i odgałęzień rur lub kanałów.

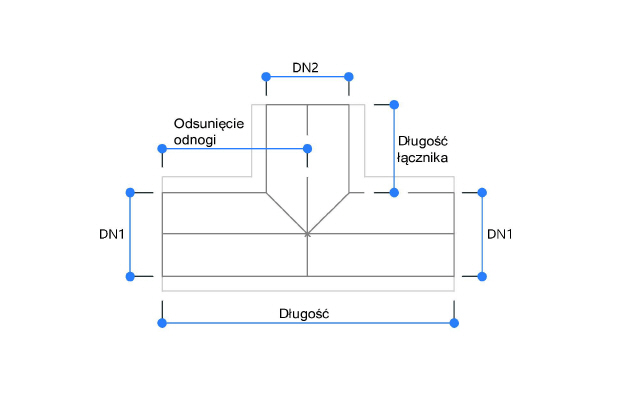

Ustaw wymiary trójnika

Wymiary trójnika obejmują wiele części:
