Optymalizator instalacji hydraulicznych

Optymalizator instalacji hydraulicznych zmienia rozmiar wszystkich rur grzewczych w oparciu o minimalną i maksymalną średnicę, a także minimalną i maksymalną prędkość.

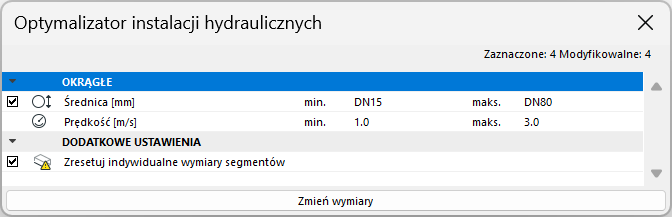

•Wybierz trasy do zmiany rozmiaru, a następnie otwórz Optymalizator instalacji hydraulicznych (pasek narzędzi MEP lub Okno > Palety)

•Zdefiniuj zakresy wartości dla wymiarów rury i prędkości, a następnie kliknij przycisk Zmień wielkość

Tego okna dialogowego należy użyć po zdefiniowaniu systemów hydraulicznych i sprawdzeniu obliczeń w Przeglądarce systemów.

1.Otwórz Optymalizator instalacji hydraulicznych z Paska narzędzi MEP lub menu Okna > Palety


2.Wybierz jedną lub więcej tras rur, aby zmienić ich wielkość. Okno dialogowe informuje o liczbie zaznaczonych i edytowalnych elementów.


Uwaga: Trasa może nie być edytowalna, jeśli jej warstwa lub element jest zablokowany.

3.Zaznacz typy wymiarów, których rozmiar chcesz zmienić.

–Sprawdź również, czy w operacji zmiany rozmiaru mają być uwzględniane segmenty niestandardowe.

–Odznacz wymiary, które chcesz pozostawić bez zmian.

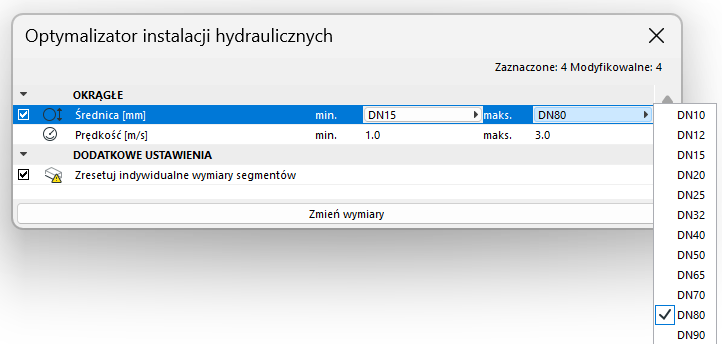

4.Zdefiniuj zakres wartości dla średnicy rury.

5.Zdefiniuj zakres wartości dla prędkości w oparciu o ich specyficzne wymagania minimalnych i maksymalnych wartości.


Uwaga: Aby ustawić stałą wartość zamiast zakresu, wprowadź identyczne wartości dla min. i maks.

6.Kliknij Zmień wielkość.

–Sprawdź opinie o rezultatach - jeśli wskazuje, że nic nie zostało zmienione, to znaczy, że twoje trasy już mieszczą się w ograniczeniach ustawionych w Optymalizatorze instalacji hydraulicznych.

–Jeśli przycisk Zmień wielkość jest szary, nie masz zaznaczonych lub edytowalnych tras
