Symboliczna reprezentacja elementów MEP

Dostępne z Archicad Collaborate

Wybierz wyświetlanie elementów MEP na rzucie piętra w postaci projektowanej lub symbolicznej, aby dopasować je do standardów dokumentacji:

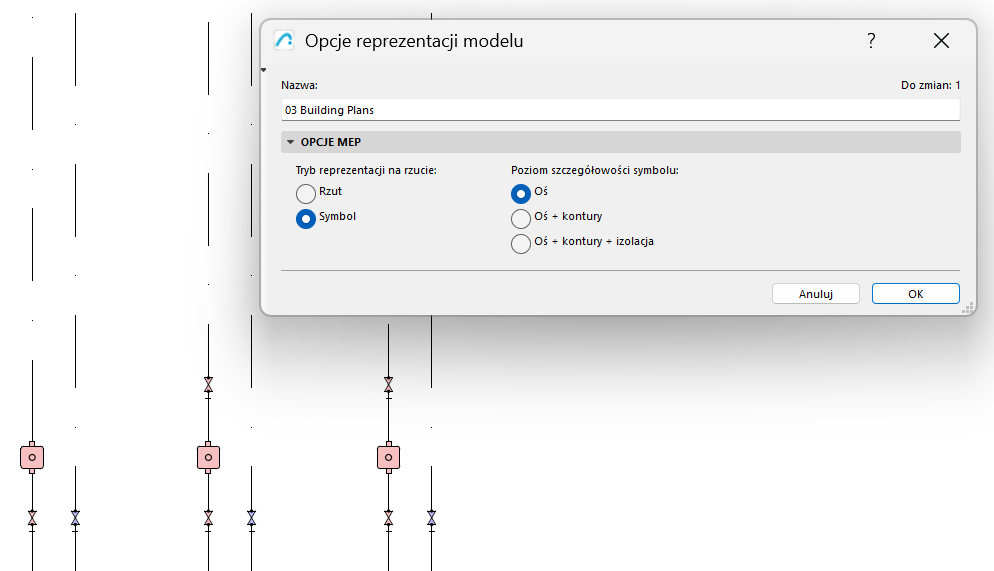

1.Przejdź do menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu

2.W panelu Opcje MEP: wybierz Projektowane lub Symboliczne

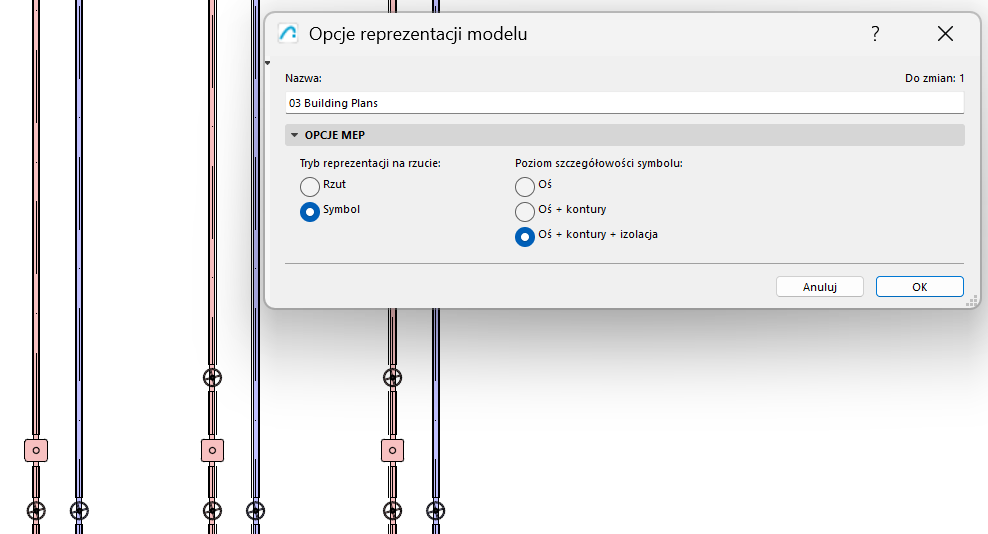

3.Dla opcji Symboliczne wybierz preferowany poziom szczegółowości.

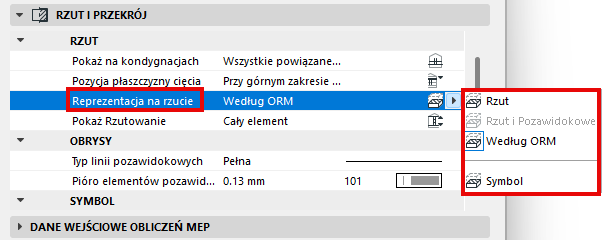

Aby opcje widoku modelu zaczęły obowiązywać dla dowolnej trasy, upewnij się, że opcja wyświetlania rzutu piętra (w ustawieniach trasy) pozostaje ustawiona na "Według ORM".

Można również zmienić to ustawienie, wybierając opcję Projektowane lub Symboliczne dla dowolnej trasy.

Zobacz także Stwórz własny symbol MEP.
