Dostępne z Archicad Collaborate
Wbudowane symbole rzutów pięter są dostępne dla wielu elementów MEP.
Uwaga: Użyj Opcji reprezentacji modelu, aby wyświetlić elementy MEP na rzucie jako Rzut lub Symbol: zobacz Symboliczna reprezentacja elementów MEP)
Jeśli wolisz niestandardowy symbol, możesz edytować wbudowany symbol lub narysować własny.
Uwaga: Niestandardowe symbole MEP mogą być używane z zakończeniami rur, akcesoriami do rur i sprzętem.
Na przykład, oto wbudowany symbol zaworu rurowego.
Aby utworzyć symbol zaworu z uchwytem:
1.Skorzystaj z jednej z poniższych procedur:
•Skopiuj i wklej istniejący symbol 2D do obszaru 2D (lub na rzut)
•Narysuj nowy symbol przy użyciu elementów rysunkowych 2D (np. linii, wypełnień)
2.Zaznacz nowy rysunek symbolu.

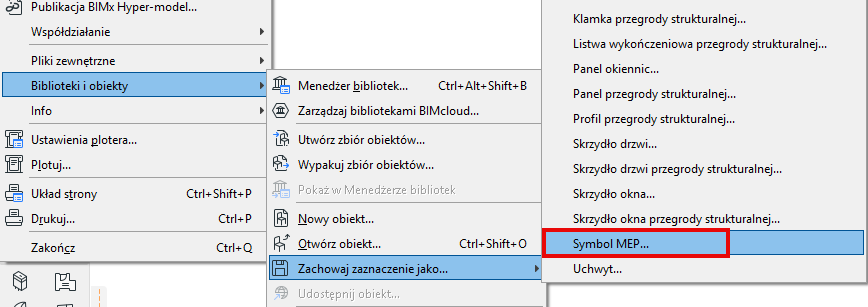

3.Użyj polecenia Plik > Biblioteki i obiekty > Zapisz zaznaczenie jako > Symbol MEP

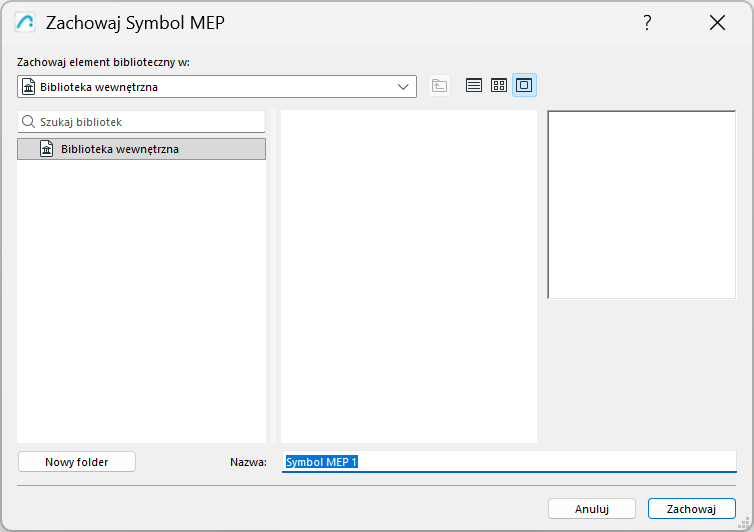

4.Wprowadź nazwę i lokalizację pliku, a następnie kliknij przycisk Zapisz.
•Domyślną lokalizacją jest wbudowana biblioteka, ale w przypadku dużej liczby symboli MEP warto uporządkować je w nazwanych podfolderach.

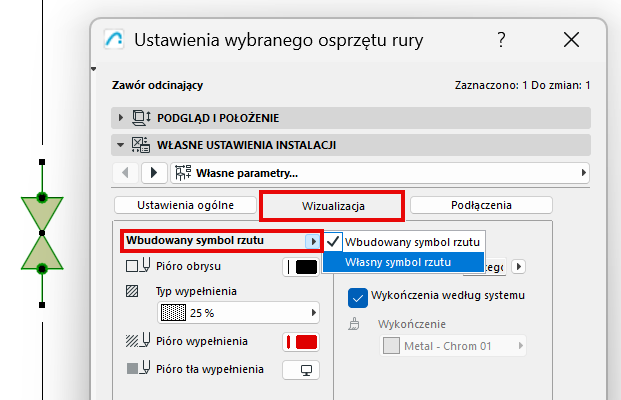

5.W modelu wybierz obiekt MEP, którego symbol ma zostać zastąpiony (na przykład ten zawór) i otwórz jego Ustawienia obiektu.
6.W Ustawieniach niestandardowych MEP przejdź do karty Wizualizacja.
Zamiast Wbudowanego symbolu rzutu wybierz Własny symbol rzutu.

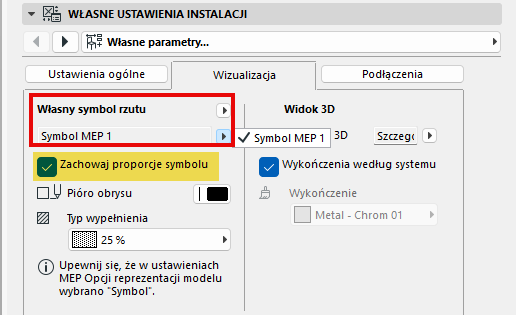

7.W wyskakującym okienku wybierz zapisany własny symbol MEP.
–Pole Zachowaj proporcje symboli jest domyślnie zaznaczone, aby uniknąć zniekształceń podczas wyświetlania obiektów

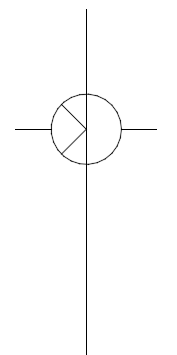

8.Zawór jest teraz wyświetlany z użyciem własnego symbolu MEP.
Dostosuj wyrównanie własnego symbolu - użyj parametrów przesunięcia
Jeśli nowy symbol nie jest prawidłowo umieszczony na rzucie:
1.Zaznacz symbol.
2.Otwórz Ustawienia wybranych obiektów.
3.Przejdź do Ustawień niestandardowych MEP i otwórz listę wszystkich parametrów.

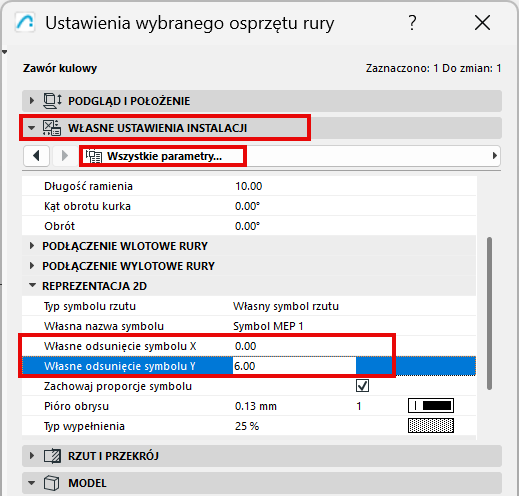

4.Użyj parametrów Niestandardowe przesunięcie symbolu X i Y, aby dostosować położenie obiektu.
