Zbuduj swoją trasę MEP intuicyjnie: wybierz narzędzie MEP, a następnie kliknij istniejącą trasę, aby dodać trójniki, starty itp.
Zobacz także Edycja trasy graficznie.
Dodaj Trójnik do segmentu trasy
Trójnik jest tworzony po poprowadzeniu trasy kanału lub rury do boku innego kanału/rury. Trójnik jest generowany automatycznie, z konfigurowalnymi rozmiarami przekroju i nachyleniami, które można dostosowywać na bieżąco.
Oryginalna trasa jest podzielona na wiele elementów.

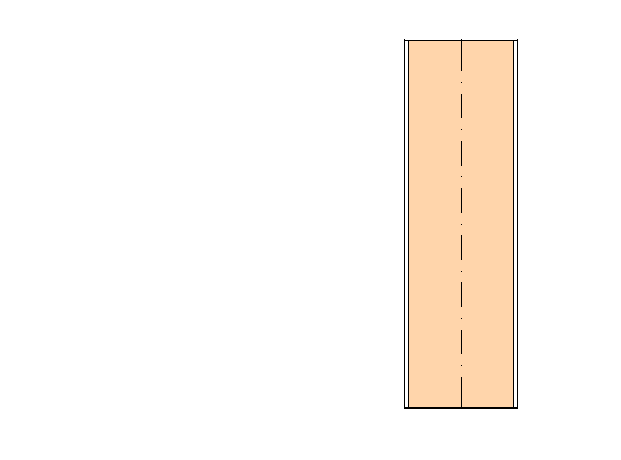

Dodaj odgałęzienie kanału
Użyj narzędzia Odgałęźnienie kanału, aby umieścić element odgałęzienia, a następnie podłącz do niego kanał. Element redukcji jest tworzony automatycznie.
Automatyczna konwersja kolanka na trójnik
Podczas dodawania nowego segmentu trasy rury, zaczynając od istniejącego kolanka, kolanko jest automatycznie przekształcane w trójnik lub rozgałęzienie. Konwersja ta działa nawet wtedy, gdy nowa rura ma inną średnicę niż istniejąca.
