Odsuń Element 2D

Odsunięcie zawsze zachodzi w jednym kierunku (jeden element do drugiego): dopasowywane Elementy zostaną przesunięte do swoich elementów bazowych; Elementy bazowe nie ulegną zmianie.

Element 2D zostanie odsunięty prostopadle do płaszczyzny, na której się znajduje. To lokalny kierunek Z.

•Dla każdej regulacji Odsunięcia możesz określić maksymalną dopuszczalną odległość odsunięcia (“Maks. odsunięcie"). Ta odległość mierzona jest pomiędzy niezmienionymi Elementami 1D i/lub niezmienionymi płaszczyznami Elementu 2D.

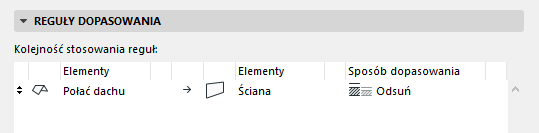

W tym przykładzie regulacja odsunięcia umożliwia połączenie płaszczyzny Elementu 2D Dachu z Elementem 2D znajdującej się pod nim Ściany:


RoofOffset1.png   RoofOffset2.png

Połać dachu: Przed i po dopasowaniu odsunięcia



Odsunięcie elementów Ściany 2D do Kolumny 1D



ODSUNIĘCIE ELEMENTU 2D

Odsunięcie 2D do 1D



Odsunięcie 2D do 2D

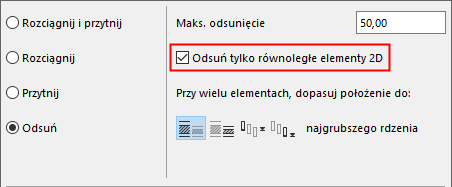

Odsuń tylko równoległe elementy 2D


Ogranicz regulację odsunięcia 2D-2D w taki sposób, by zachodziła wyłącznie, gdy Elementy 2D są do siebie równoległe

Zobacz także Opcje Przesunięcia w przypadku wielu Elementów bazowych.
