Parametry środowiska (Oszacowanie energetyczne)

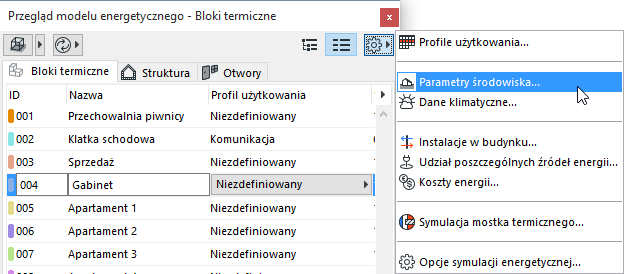

Otwórz okno dialogowe znajdujące się w górnym prawym rogu okna palety Przegląd modelu: lub z menu Projekt > Oszacowanie energetyczne > Parametry środowiska.
Okno Parametry środowiska zawiera:
•Ustawienia: Lokalizacja i klimat, Wysokość bezwzględna, Typ gleby, Otoczenie
•Łącza do innych okien dialogowych: Ustawienia lokalizacji, Dane klimatyczne, Powierzchniowy przepływ ciepła, Ochrona przed wiatrem, Zacienienie poziome
Ustawienia lokalizacji
Oszacowanie energetyczne uwzględnia geograficzne położenie budynku podczas pobierania Danych klimatycznych z serwera klimatycznego StruSoft. Aby uzyskać dostęp do tego okna dialogowego Archicad, użyj przycisku Ustawienia lokalizacji w panelu Parametry środowiska.
Zobacz Ustawienia lokalizacji.
Ta opcja znajduje się w oknie dialogowym Parametry środowiska.

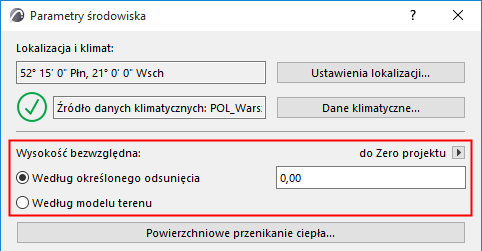

Połączenie gruntu z budynkiem można wymodelować w Archicadzie na dwa sposoby w celu dokonania Oszacowania energetycznego:

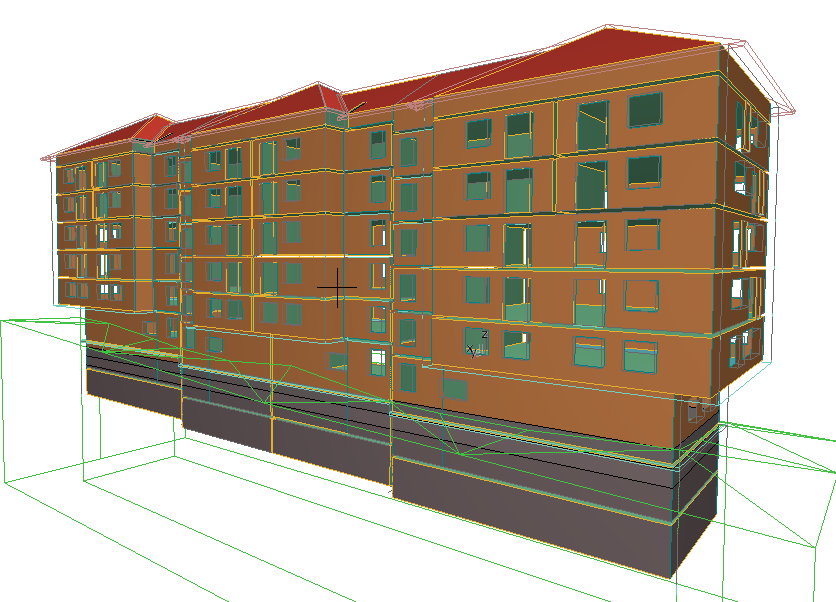

•Według określonego odsunięcia: odległość, o jaką chodnik jest odsunięty od Zera projektu lub skonfigurowany Poziom odniesienia.

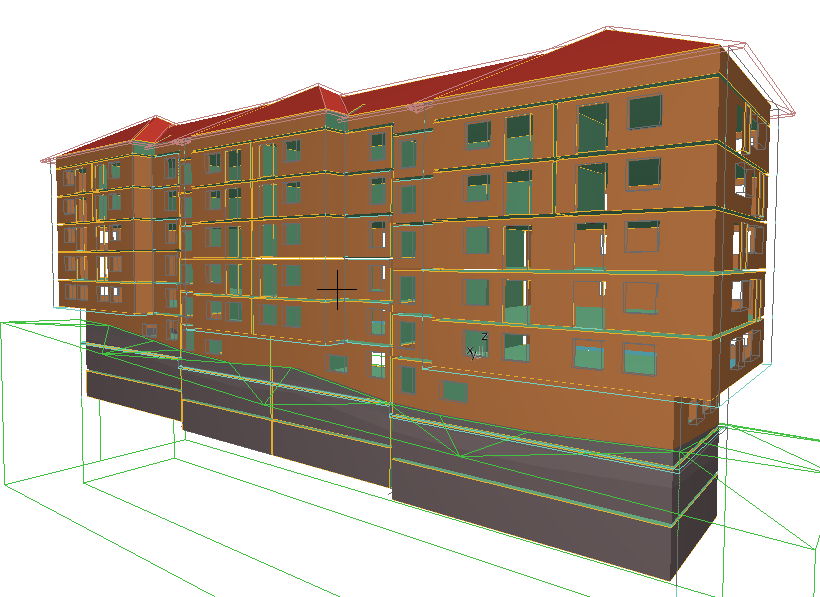

•Według modelu terenu: użyj narzędzia Siatka, aby wymodelować teren dookoła budynku, jeśli nie jest on całkowicie równy, aby zapewnić większą dokładność modelowania energetycznego struktur mających styczność z ziemią.

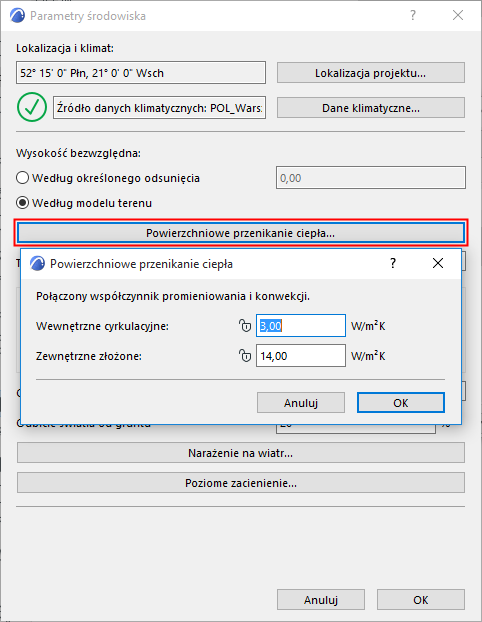

Powierzchniowe przenikanie ciepła
To okno dialogowe służy do określania łącznych zewnętrznych i wewnętrznych współczynników przenikania ciepła dla wszystkich struktur nieprzezroczystych w projekcie. Mimo, że współczynniki powierzchni wprowadzone w Kalkulatorze współczynnika U mają wpływ jedynie na obliczenia wydajności termicznej na poziomie indywidualnych struktur, ustawienia ogólne w panelu Przenoszenia ciepła powierzchniowego służą do symulacji dynamicznego bilansu energetycznego.
Zaleca się zmianę domyślnych wartości ogólnego współczynnika powierzchni jedynie jeśli normy lokalne wymagają zastosowania innych wartości.
Z okna wybierz opcję, która najbliżej odpowiada typowi gleby w danej lokalizacji budynków. To ustawienie służy jako podstawa obliczeń przepływu ciepła przez struktury mające styczność z ziemią.
Następnie odpowiednie wartości Przewodności cieplnej, Gęstości i Pojemności ciepła zostaną wyświetlone poniżej wybranego typu gleby.

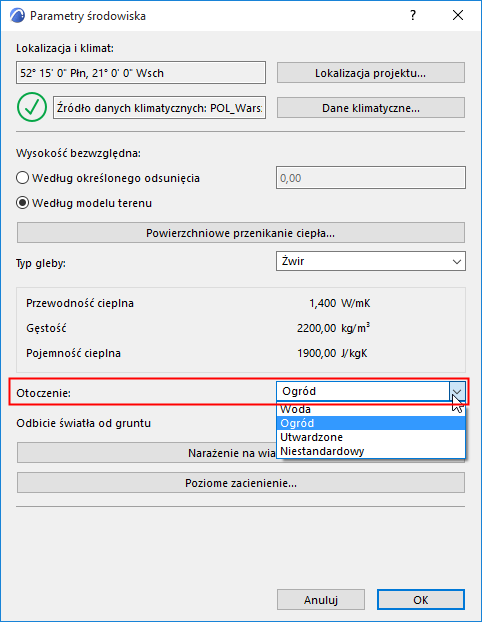

Wybierz otoczenie najlepiej opisujące warunki dla danego położenia budynku: Woda, Ogród, Brukowane lub własne.
To ustawienie potrzebne jest do obliczenia efektu pośredniego promieniowania słonecznego.

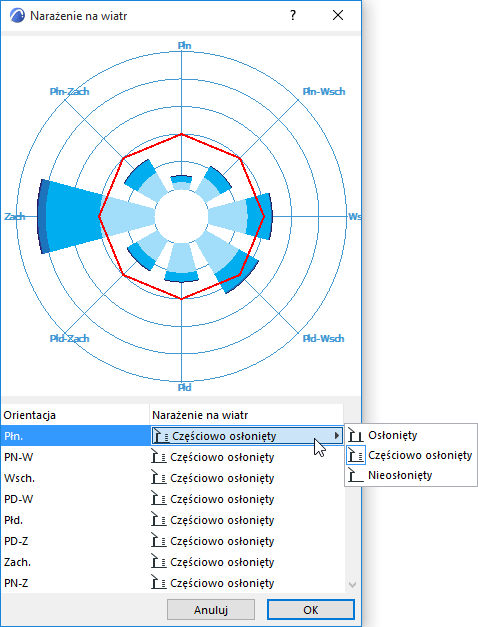

Z okna dialogowego Parametrów środowiska wybierz Narażenie na wiatr, aby otworzyć okno o tej samej nazwie.
Schemat biegunowy przedstawia 8 głównych kierunków. Długość każdego segmentu przedstawia częstotliwość wiania wiatru (na przestrzeni roku) z danego kierunku oraz jego prędkość.
Tutaj, dla każdej orientacji budynku wybierz odpowiedni poziom Narażenia na wiatr. Osłonięty, Częściowo osłonięty lub Nieosłonięty. Dla każdej orientacji, na wykresie wstawiony zostanie punkt oznaczający Narażenie na wiatr (im dalej dany punkt tym wyższy współczynnik narażenia) a punkty połączone są czerwoną linią.
Funkcja Analizy solarnej w oparciu o model w Oszacowaniu energetycznym w Archicadzie działa jedynie na elementy przezroczyste powłoki budynku. Nie określa ona jednak automatycznie zakresu, w jakim cienie rzucane są przez obiekty zewnętrzne na elementy nieprzezroczyste budynku.

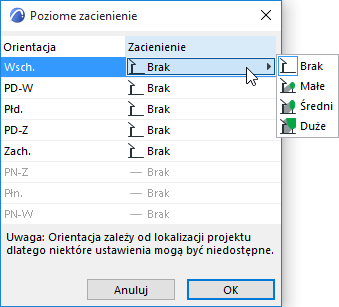

Za pomocą przycisku Poziome zacienienie, aktywuj oddzielne okno dialogowe z listą nasłonecznionych stron budynku (lista Orientacji może się różnić w zależności od lokalizacji projektu).
Dla każdej orientacji, wybierz opcje, które w najlepszy sposób opisują wyniki zacienienia przez obiekty zewnętrzne (wybierz odpowiednią opcję - Brak, Niski, Średni lub Wysoki).
