Automatyczna geometria modelu i Analiza właściwości materiałów w Oszacowaniu energetycznym

Tworzenie obrysu pomieszczeń

Wystarczy wybrać opcję Projekt > Oszacowanie energetyczne a funkcja Automatycznej analizy geometrii projektu sama zamieni model informacji o budynku Archicada (BIM) na modelowanie energetyczne budynku.

Zanim wyświetlona zostanie paleta Przeglądu modelu energetycznego, Archicad analizuje widoczne struktury i otwory zgodnie z ich kierunkiem i położeniem względem stref reprezentujących przestrzenie wewnętrzne, a następnie automatycznie generuje obrysy pomieszczeń. Te obrysy pomieszczeń tworzą zawartość list Struktur i Otworów w wyświetlonej palecie Przeglądu modelu energetycznego.

Uwaga: Po wybraniu Oszacowania energetycznego po raz pierwszy, Archicad automatycznie umieszcza wszystkie widoczne strefy w domyślnym bloku termicznym. Reprezentuje to model energetyczny budynku w jednym (uproszczonym) bloku termicznym. Strefy należy dodać do tego bloku termicznego ręcznie.

Zobacz Utwórz blok termiczny aby poznać szczegóły na temat określania szczegółowego modelu energetycznego zawierającego kilka bloków termicznych.

Uaktualnij model energetyczny

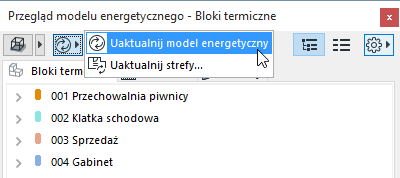

Po zmianie danych bloku termicznego lub geometrii struktur Archicada lub granic otworów, użyj polecenia Uaktualnij model energetyczny, które znajduje się w górnym lewym roku palety Przeglądu modelu energetycznego. Ta funkcja regeneruje obrysy przestrzeni, dzięki czemu model energetyczny będzie odzwierciedlał aktualny stan modelu Archicada.
