Mapowanie typów dla eksportu IFC
Plik > Współdziałanie > IFC > Translatory IFC
Wybierz translator, który chcesz eksportować i otwórz ustawienie Mapowania typów.
Z okna dialogowego konfiguracji wybierz opcję Mapowanie typów dla eksportu IFC, aby otworzyć definicje mapowania.
Mapowanie według typu elementów
Podczas eksportu modelu do formatu IFC, każdemu jego elementowi przypisany zostaje Typ IFC.
W tym oknie dialogowym można zdefiniować sposób przypisania Typu IFC każdemu eksportowanemu elementowi.
Istnieją dwa sposoby mapowania typów do eksportu IFC:
•Według typu elementu
•Według klasyfikacji
Każdy z nich opisano poniżej.
Mapowanie według typu elementów
Przypisuje każdy typ elementu automatycznie do domyślnego, podstawowego typu IFC, odpowiadającego odpowiedniemu narzędziu lub (w przypadku obiektów GDL) Podtypowi obiektu.
Wybranie tej metody sprawia, że mapowanie ręczne nie będzie potrzebne. Pozostałe opcje w oknie dialogowym będą nieaktywne.
Szczegóły - zobacz Wbudowane mapowanie Typu IFC.
Mapuje każdą klasyfikację Archicada z typem IFC, typem produktu i/lub typem skonfigurowanym. Ta metoda umożliwia elastyczną i szczegółową klasyfikację typu IFC, zgodnie z określonymi standardami IFC.
Aby skorzystać z tej metody:

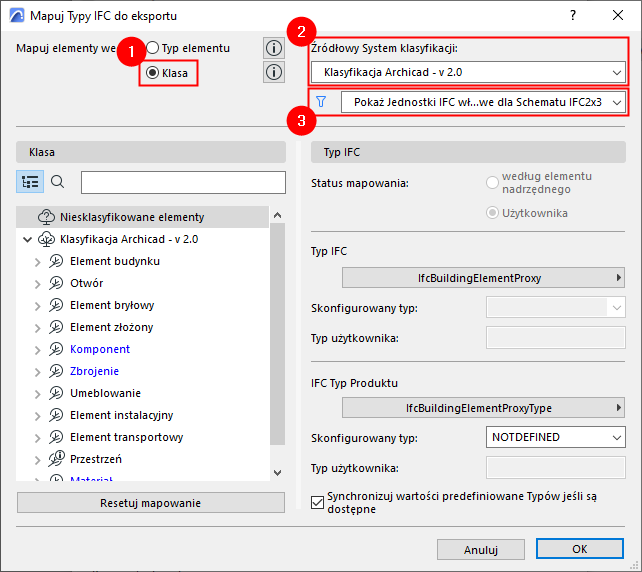

1.Zaznacz Mapowanie według klasyfikacji.
2.Wybierz System klasyfikacji (spośród dostępnych w projekcie). Klasyfikacja wybranego systemu pokazana jest teraz po lewej stronie okna dialogowego.
3.Ustaw filtr, aby wyświetlać definicje typów IFC według określonych schematów. Jest to istotne podczas naprawiania błędnych definicji mapowania (zobacz Jak naprawić ostrzeżenia o błędach w oknie dialogowym Mapowanie typów). Domyślnie, filtr automatycznie będzie odpowiadał Schematowi IFC bieżącego ustawienia domyślnego.
Teraz możesz mapować klasyfikacje po lewej stronie do definicji typów IFC po prawej stronie, jak pokazano poniżej (według głównego i własnego).
Mapowanie klasyfikacji według elementu nadrzędnego
Dla wybranej klasyfikacji (np. pilaster): Opcja “według elementu nadrzędnego” spowoduje zmapowanie do takiego samego typu IFC, co element nadrzędny (np. pilaster otrzyma taki sam Typ IFC, co słup, czyli: “IfcColumn”).
Klasyfikacje mapowane “według elementu nadrzędnego” pokazane są na niebiesko: nie trzeba określać typu IFC, ponieważ element ten otrzyma ten sam typ, co jego element nadrzędny.
Indywidualne mapowanie klasyfikacji
Mapuje klasyfikację do Typu IFC oraz Typu produktu IFC wybranego przez użytkownika. Spowoduje to przypisanie do eksportowanych elementów bardziej szczegółowych definicji Typu IFC.

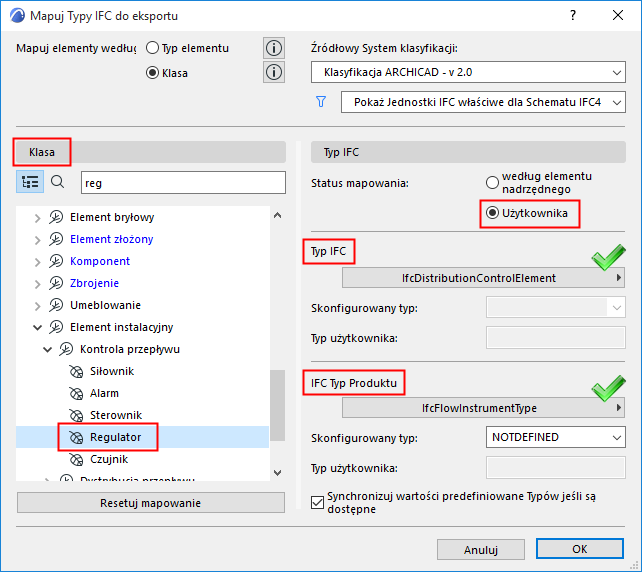

Na przykład przedstawiony w tym miejscu element sklasyfikowany jako Termometr zostanie zmapowany do Typu IFC i przypisany do Typu produktu IFC, jak pokazano poniżej: kliknij okna rozwijane, aby zobaczyć listę obowiązujących definicji.
Mapuj do typu IFC i typu produktu IFC
Jeśli wybrany Typ IFC lub Typ produktu IFC posiadają skonfigurowane typy, można je również uwzględnić w mapowaniu.
W tym przypadku, Typ produktu miernika przepływu przypisany jest do Skonfigurowanego typu MANOMETR:
Wybierz skonfigurowany typ
Typ użytkownika
Jeśli lista Skonfigurowanych typów nie zawiera potrzebnego elementu, należy wybrać ZDEFUŻYTKOWNIKA i wprowadzić żądaną wartość w polu tekstowym.
Synchronizuj wartości skonfigurowanych typów

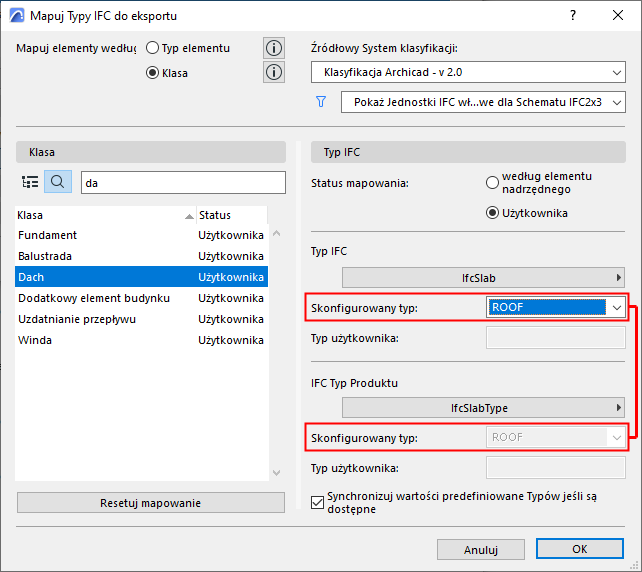

W większości przypadków, Skonfigurowane typy dla typu IFC i Typu produktu IFC powinny być identyczne. Aby przyspieszyć ten proces, pole Synchronizuj zaznaczone jest domyślnie:
Niewłaściwie skonfigurowane typy

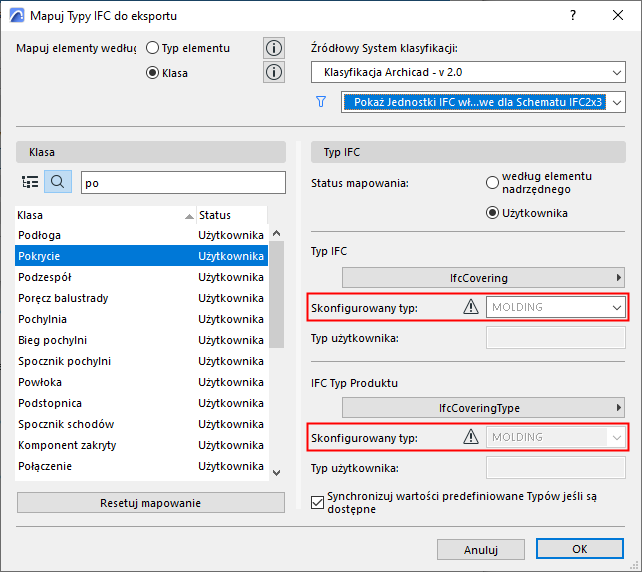

Jeśli element klasyfikacji mapowany jest Skonfigurowanym typem, który nie jest dostępny w bieżącym schemacie (np. wartość FORMOWANIE jest dostępna w IFC4 a nie w IFC2x3), wtedy ta wartość będzie nieaktywna i nie zostanie wyeksportowana. (Ustawienie domyślne translatora będzie nadal obowiązywało.)
Resetuj mapowanie
Kliknij ten przycisk, aby cofnąć definicje mapowania przeprowadzone od momentu otwarcia okna dialogowego.
Uwaga: Konfiguracja Mapowanie typów w translatorze podglądowym posiada dodatkową funkcję: zdefiniowanie domyślnej klasyfikacji typu IFC elementów w bieżącym projekcie.
Zobacz także Translator podglądowy.
