Polecenie Archicad‐a

Parametr Archicada

Typ elementu IFC

Dane IFC

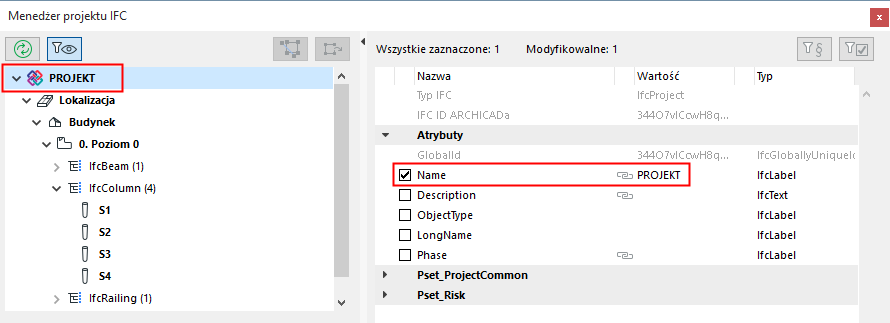

Menedżer pro­jektu IFC

Info projektu

Projekt - Nazwa

IfcProject

Attribute>Name

widoczne/ edy­towalne

Info projektu

Projekt - Opis

IfcProject

Attribute>Description

widoczne/ edy­towalne

Info projektu

Projekt - ID

IfcProject

Attribute>GlobalId (zobacz Jak zarządzać Global ID (Atrybutem IFC) w oparciu o pro­jekt Archicada)

-

Info projektu

Projekt - Faza

IfcProject

Attribute>Phase

widoczne/ edy­towalne

Ustawienia lokalizacji

Północ projektu

IfcProject

Attribute>Representa­tionContext>TrueNorth

-

Ustawienia lokalizacji

Szerokość

IfcSite

Attribute>RefLatitude

widoczne

Ustawienia lokalizacji

Długość

IfcSite

Attribute>RefLongitude

widoczne

Ustawienia lokalizacji

Wysokość

IfcSite

Attribute>RefAltitude

widoczne

Info projektu

Lokalizacja - Nazwa

IfcSite

Attribute>Name

widoczne/ edy­towalne

Info projektu

Lokalizacja - ID

IfcSite

Atrybut >Globalne ID (zobacz Jak zarządzać Global ID (Atrybutem IFC) w oparciu o pro­jekt Archicada)

-

Info projektu

Lokalizacja - Opis

IfcSite

Attribute>Description

widoczne/ edy­towalne

Info projektu

Pełny adres inwestycji >Adres inwestycji1

IfcSite

Attribute>SiteAddress> AddressLines

-

Info projektu

Pełny adres inwestycji >Adres inwestycji2

Info projektu

Pełny adres inwestycji >Adres inwestycji3

Info projektu

Pełny adres inwestycji >Skrytka pocztowa

IfcSite

Attribute>SiteAddress> PostalBox

-

Info projektu

Pełny adres inwestycji >Miasto inwestycji

IfcSite

Attribute>SiteAd­dress>Town

-

Info projektu

Pełny adres inwestycji >Stan/województwo inwe­stycji

IfcSite

Attribute>SiteAd­dress>Region

-

Info projektu

Pełny adres inwestycji >Kod pocztowy inwestycji

IfcSite

Attribute>SiteAddress> PostalCode

-

Info projektu

Pełny adres inwestycji >Kraj inwestycji

IfcSite

Attribute>SiteAddress> Country

-

Info projektu

Lokalizacja - Obwód działki

IfcSite

BaseQuantity>GrossPeri­meter

-

Info projektu

Lokalizacja - Powierzch­nia działki

IfcSite

BaseQuantity>GrossLandA­rea

-

Info projektu

Nazwa obiektu

IfcBuilding

Attribute>Name

widoczne/ edy­towalne

Info projektu

Obiekt - Opis

IfcBuilding

Attribute>Description

widoczne/ edy­towalne

Info projektu

Obiekt - ID

IfcBuilding & IfcBuildingStorey

Attribute>GlobalId (zobacz Jak zarządzać Global ID (Atrybutem IFC) w oparciu o pro­jekt Archicada)

Info projektu

Kontakt - Pełna nazwa>Kontakt - Tytuł przed

IfcPerson

Attribute>PrefixTitles

-

Info projektu

Kontakt - Pełna nazwa>Kontakt - Imię

IfcPerson

Attribute>GivenName

-

Info projektu

Kontakt - Pełna nazwa>Kontakt - Drugie imię

IfcPerson

Attribute>MiddleNames

-

Info projektu

Kontakt - Pełna nazwa>Kontakt - Kontakt - Nazwisko

IfcPerson

Attribute>FamilyName

-

Info projektu

Kontakt - Pełna nazwa>Kontakt - Tytuł po

IfcPerson

Attribute>SuffixTitles

-

Info projektu

Projektant - ID

IfcPerson

Attribute>Id

-

Info projektu

Projektant - Funkcja

IfcPerson

Attribute>Roles

-

Info projektu

Projektant - Oddział

IfcPerson

Addresses>Postal> Inter­nalLocation

-

Info projektu

Projektant - Organizacja

IfcOrganization

Attribute>Name

-

Info projektu

Projektant - Kod organiza­cji

IfcOrganization

Attribute>Id

-

Info projektu

Pełny adres do kontaktu> Kontakt - 1 linia adresu

IfcPerson & IfcOrganization

Attribute>Addres­ses>Postal> AddressLines

-

Info projektu

Pełny adres do kontaktu> Kontakt - 2 linia adresu

Info projektu

Pełny adres do kontaktu> Kontakt - 3 linia adresu

Info projektu

Pełny adres do kontaktu> Kontakt - Skrytka pocz­towa

IfcPerson & IfcOrganization

Attribute>Addres­ses>Postal> PostalBox

-

Info projektu

Pełny adres do kontaktu> Kontakt - Miasto

IfcPerson & IfcOrganization

Attribute>Addres­ses>Postal> Town

-

Info projektu

Pełny adres do kontaktu> Kontakt - Stan/region

IfcPerson & IfcOrganization

Attribute>Addres­ses>Postal> Region

-

Info projektu

Pełny adres do kontaktu> Kontakt - Kod pocztowy

IfcPerson & IfcOrganization

Attribute>Addres­ses>Postal> PostalCode

-

Info projektu

Pełny adres do kontaktu> Kontakt - Państwo

IfcPerson & IfcOrganization

Attribute>Addres­ses>Postal> Country

-

Info projektu

Projektant - E-mail

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >Electro­nicMailAddress

-

Info projektu

Projektant - Nr telefonu

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >Telephone­Numbers

-

Info projektu

Projektant - Nr faksu

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >Facsimile­Numbers

-

Info projektu

Projektant - Strona www

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >WWWHomePa­geURL

-

Ustawienia kon­dygnacji

Wzniesienie

IfcBuildingStorey

Attribute>Elevation

widoczne/ edy­towalne

Ustawienia strefy

Nazwa

IfcSpace

Attribute>LongName

widoczne/ edy­towalne

Ustawienia strefy

Numer (Nr)

IfcSpace

Attribute>Name

widoczne/ edy­towalne

(elementy)> Ustawienia

Klasyfikacja i właściwości > ID

(Typ elementu IFC)

Attribute>Name

widoczne/ edy­towalne

(elementy)> Ustawienia

Klasyfikacja i właściwo­ści>Klasyfikacja

(Typ elementu IFC)

Attribute>ObjectType

widoczne (edy­towalne w Translatorze eksportu, Mapo­wanie typów)

(elementy)> Ustawienia

Klasyfikacja i właściwo­ści>Klasyfikacja

(Typ elementu IFC)

Attribute>PredefinedType

widoczne (edy­towalne w Translatorze eksportu, Mapo­wanie typów)

(elementy)> Ustawienia

Klasyfikacja i właściwo­ści> Funkcja konstruk­cyjna

(Typ elementu IFC)

Pset_...Common>LoadBe­aring

widoczne

(elementy)> Ustawienia

Klasyfikacja i właściwości > Położenie

(Typ elementu IFC)

Pset_...Common>IsExter­nal

widoczne

(elementy)> Ustawienia

Klasyfikacja i właściwo­ści> Status przebudowy

(Typ elementu IFC)

AC_Pset_RenovationAnd­Phasing>Renovation Sta­tus

widoczne

(elementy)> Ustawienia

Klasyfikacja i właściwo­ści>Klasyfikacja

(Typ produktu IFC)

Attribute>ElementType

widoczne (edy­towalne w Translatorze eksportu, Mapo­wanie typów)

(elementy)> Ustawienia

Klasyfikacja i właściwo­ści>Klasyfikacja

(Typ produktu IFC)

Attribute>PredefinedType

widoczne (edy­towalne w Translatorze eksportu, Mapo­wanie typów)

Zestawienie> (Elementy)

Ogólne >Unikalne ID

(Typ elementu IFC)

Attribute>Tag

widoczne/ edy­towalne

Ustawienia Okna/Drzwi

Podgląd i położenie >Sze­rokość

IfcWindow / IfcDoor

Attribute>OveralWidth

widoczne

Ustawienia Okna/Drzwi

Podgląd i położenie >Wysokość

IfcWindow / IfcDoor

Attribute>OverallHeight

widoczne

(reguła automa­tycznego nada­wania nazw)

Mat. bud./Nazwa profilu, wymiary elementów.

Dla elementów wielood­cinkowych: Liczba odcin­ków, maksymalne wymiary odcinka, długości odcinków.

IfcColumn

Pset_ColumnCommon >Refe­rence

widoczne/ edy­towalne

(reguła automa­tycznego nada­wania nazw)

Mat. bud./Nazwa profilu, wymiary elementów.

Dla elementów wielood­cinkowych: Liczba odcin­ków, maksymalne wymiary odcinka, długości odcinków.

IfcBeam

Pset_BeamCommon >Refe­rence

widoczne/ edy­towalne
