Szczegółowość symboli drzwi i okien

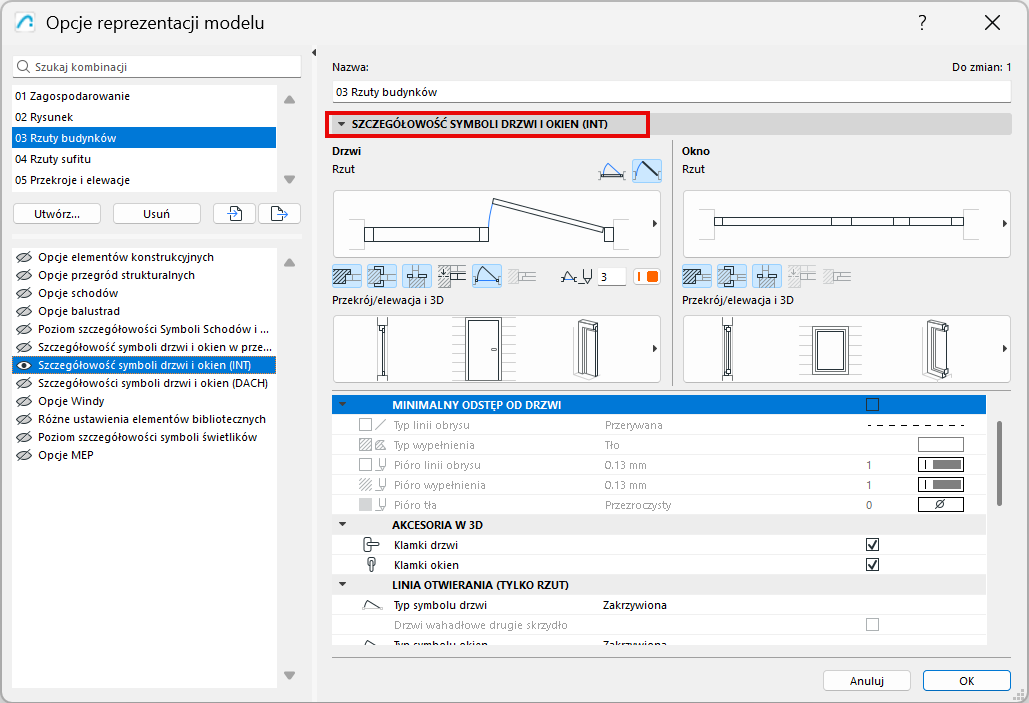

Otwórz panel w oknie Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.

Ten panel i jego zawartość zależą od załadowanych bibliotek. (

Wybierz szczegółowość wyświetlania drzwi i okien na rzucie kondygnacji, w przekrojach/elewacjach i w 3D:

Minimalna przestrzeń drzwi

Zaznacz to pole, aby pokazać minimalną przestrzeń drzwi na rzucie kondygnacji, używając obrysu i wypełnienia. Wybierz opcje dla rodzaju linii konturu i pióra oraz dla rodzaju wypełnienia/pióra/tła.

Wypełnienie/obrys minimalnego odstępu pokazany jest dla wszystkich drzwi, dla których zdefiniowano ten parametr. Te parametry należy określić w zakładce Minimalny odstęp w Ustawieniach drzwi (panel Własne parametry).

Zobacz Minimalna przestrzeń.

Akcesoria w 3D

Wybierz wyświetlanie uchwytów drzwi i/lub okien.

Linia otwierania (rzut kondygnacji) i Linia otwirania (przekrój/elewacja i 3D)

Wybierz wyświetlanie linii otwarcia drzwi i okien.

Wybierz typy linii i symbole, w tym również dla drzwi przesuwnych.

Linia otwierania (globalna)

Wybierz pióra linii otwarcia dla drzwi i okien w całym projekcie.
