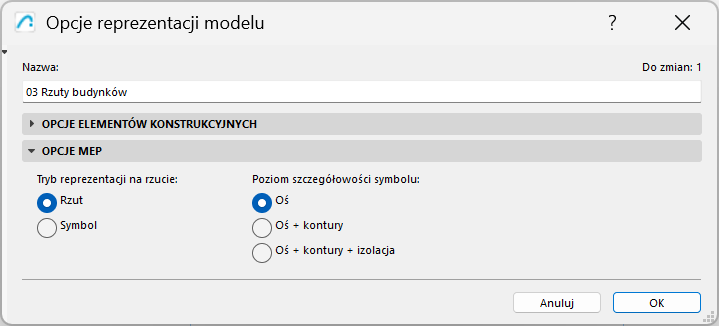

Otwórz panel w oknie Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.
Te opcje MEP kontrolują wygląd elementów MEP na rzucie piętra. Aby te ustawienia zaczęły obowiązywać, opcja wyświetlania rzutu piętra każdego elementu (w Ustawieniach elementu) powinna być ustawiona na "Według MVO". (Zobacz Wyświetlanie elementów trasy: Rzut i przekrój, Reprezentacja modelu).
Elementy dystrybucyjne MEP mogą być reprezentowane za pomocą następujących opcji widoku modelu:
•Oś
•Oś + kontury
•Osie + kontury + izolacja
Element dystrybucyjny przechodzący przez płaszczyznę cięcia rzutu piętra jest oznaczony symbolem cięcia.
Zaciski, Akcesoria i Sprzęt używają wbudowanych symboli - ale można również tworzyć niestandardowe symbole MEP.
