Reprezentacja na rzucie drzwi/okna: Symbol / Rzut

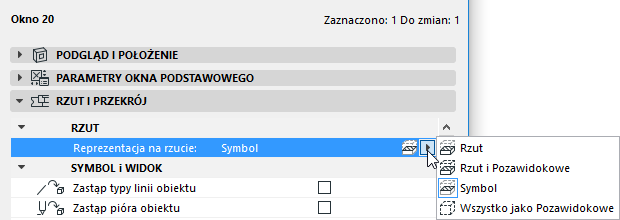

Za pomocą opcji Reprezentacji na rzucie w Ustawieniach drzwi/okna (panel Rzut i przekrój) określ w jaki sposób ma być wyświetlony otwór:

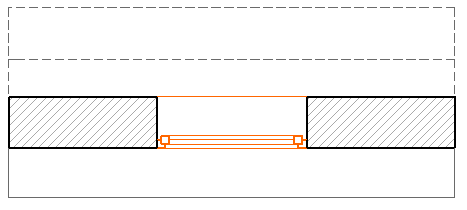

•Symbol (domyślne): Jest to standardowy symbol obiektu, określony niezależnie przez wygląd modelu 3D elementu.

•Wszystko jako Pozawidokowe: symboliczny widok 2D elementu wyświetlony jest za pomocą linii pozawidokowych.

Uwaga: Określ atrybuty pozawidokowe (rodzaj linii, pióro) w panelu Rzutu i przekroju Ustawień drzwi/okien.

Zobacz Zastąp atrybuty obiektów GDL Drzwi/Okien.

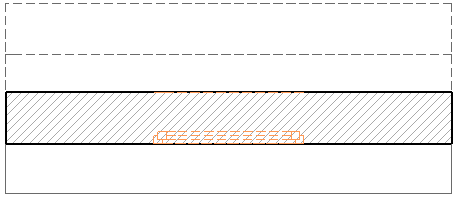

Jednakże, w przypadku ścian pochyłych, możesz ustawić bardziej realistyczne wyświetlanie przekroju drzwi/okna: wybierz opcje Rzut lub Rzut i Pozawidokowe, aby zobaczyć wszystkie elementy okna w pochyłej ścianie.

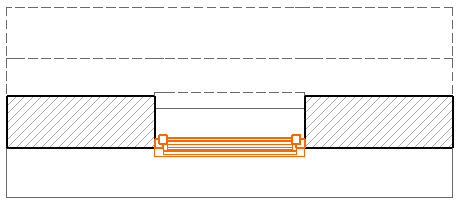

•Rzut: wyświetla powierzchnię przecięcia fragmentu modelu 3D oraz nieprzycięty (dolny) fragment.

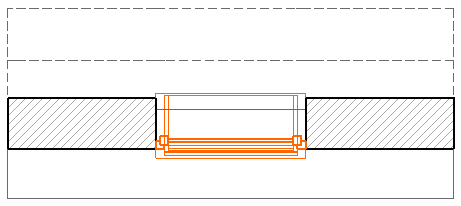

•Rzut i Pozawidokowe: wyświetla przekrojony fragment modelu 3D, a także część znajdującą się poza widokiem (czyli ponad płaszczyzną cięcia Rzutu oraz nieprzycięty (dolny) fragment.
