Criar Novo Modificador de Afastamento - Exemplo
Um Perfil pode incluir múltiplos Modificadores de Afastamento e um Modificador de Afastamento pode incluir uma ou múltiplas cotas (do mesmo comprimento). Uma única cota pode também controlar múltiplas arestas.
Os seguintes exemplos ilustram estas características.

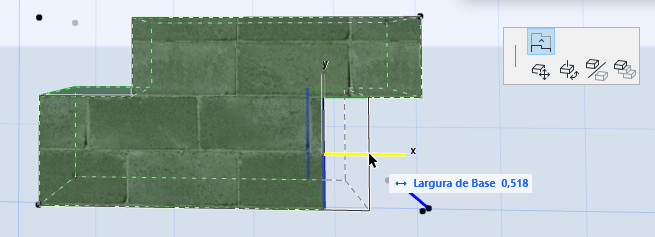

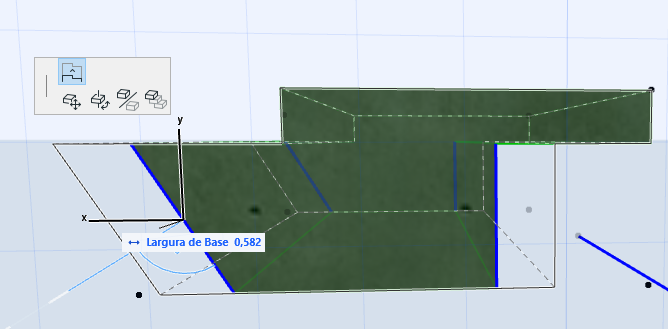

Neste exemplo, crie um perfil denominado de Sapata de Aresta de Laje em Betão. Irá adicionar um modificador designado de "Largura Base" a determinadas arestas deste perfil: após colocar o elemento, pode modificar graficamente a aresta com Largura Base.
1.No Editor de Perfil, desenhe a secção transversal com a ferramenta Trama.

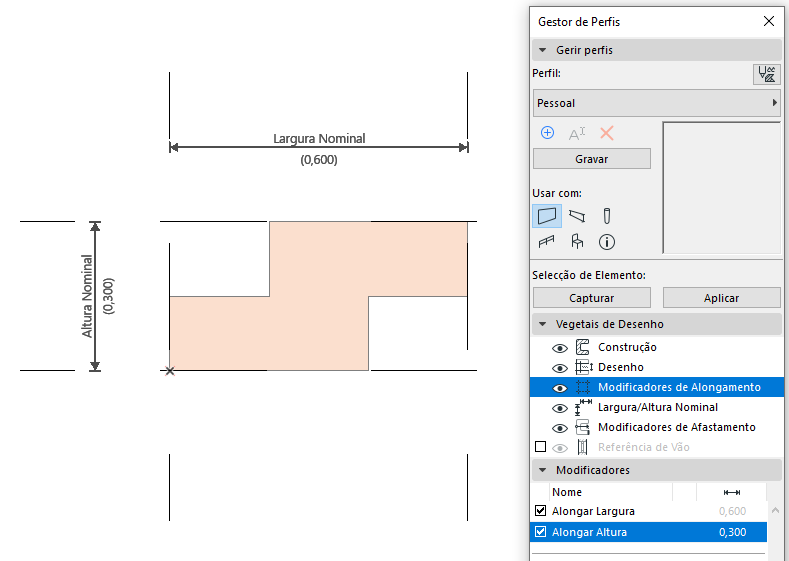

É apresentado Altura Nominal e Largura Nominal. (A visualização de Largura/Largura Nominal é activada no painel Vegetais de Desenho.)
Os Modificadores de Alongamento também são mostrados. (A visualização de Modificadores de Alongamento é activada no painel Vegetais de Desenho.) Por defeito, os Modificadores de Alongamento coincidem com as dimensões Altura/Largura Nominal.
Agora, crie um Modificador de Afastamento designado de Largura Base em arestas de perfil particulares.

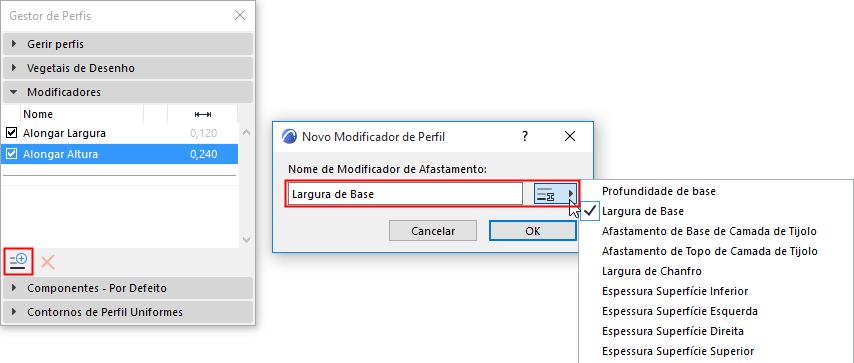

2.No painel Modificadores, clique em Novo Modificador.
3.Na caixa de diálogo Novo Modificador de Perfil, atribua-lhe o nome: Largura Base.
Ou escolha um nome existente da lista pop-up, se este parâmetro já tiver sido definido noutro Perfil do mesmo projecto.

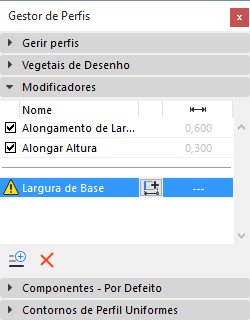

O modificador criado de novo aparece na lista Modificadores. O triângulo de aviso inicial indica que este modificador ainda não tem definição.

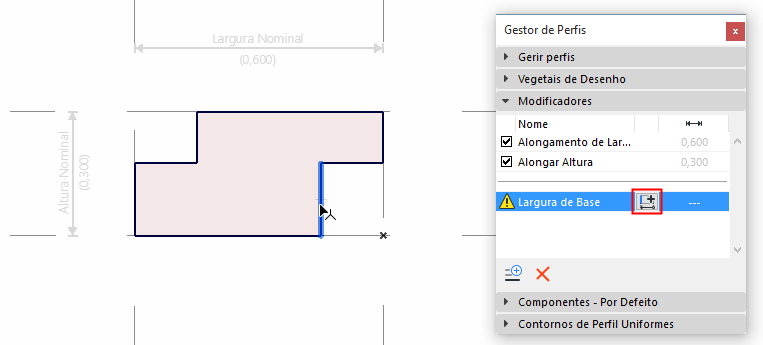

4.No Editor de Perfil, está no modo de introdução de cotas. (Se não se encontrar no modo de introdução de cotas, clique no botão Adicionar Cota de Afastamento no painel Modificadores, conforme apresentado aqui.)
Tem diversas opções para definir a Cota e fixá-la:
•Aresta com Ponto de Inserção de Nó
•Duas Arestas para Dois Nós (Inserido por Nós Finais Automáticos)
•Nó e Nó (com Aresta Adjacente)
Durante a introdução, as arestas disponíveis que podem ser afastadas são apresentadas a preto; quando passar o rato por cima, serão apresentadas realçadas a azul.
Aresta com Ponto de Inserção de Nó Estático

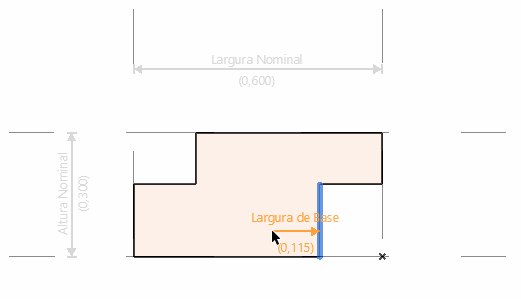

1.Clique na aresta a afastar.
2.Agora, arraste o cursor: aparece o nome do parâmetro do modificador e está a arrastar a respectiva linha de cota.

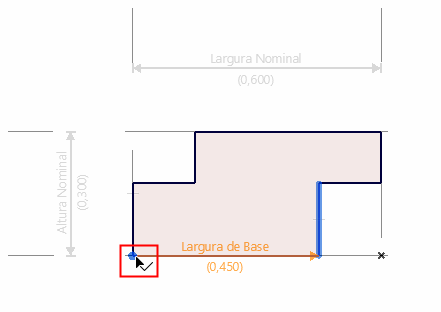

3.Clique no nó da Trama (este é o ponto de inserção), depois arraste a linha de cota resultante e volte a clicar para a colocar.
O resultado: criou um parâmetro de afastamento da aresta que pode ser afastado na direcção especificada, inserido a partir do nó clicado.

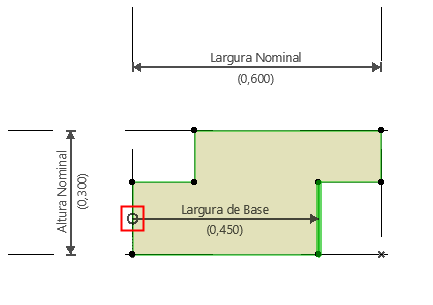

O fim da cota é um círculo, indicando que o seu ponto de inserção é um nó (em vez de um ponto estático).
Modificador: Aresta Única Modificada, Inserida no Nó da Trama
O ponto de inserção é associado ao nó da Trama, por isso, se a geometria da Trama do perfil se alterar, o ponto de inserção (e por conseguinte o modificador) vai permitir estas alterações.
Aresta com Ponto de Inserção estático

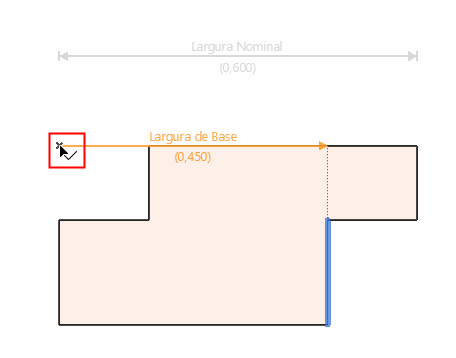

Em alternativa, clique em qualquer parte do Editor de Perfil para criar um ponto de inserção estático (aqui, na origem do perfil).
Depois, arraste a linha de cota resultante e volte a clicar para a colocar.

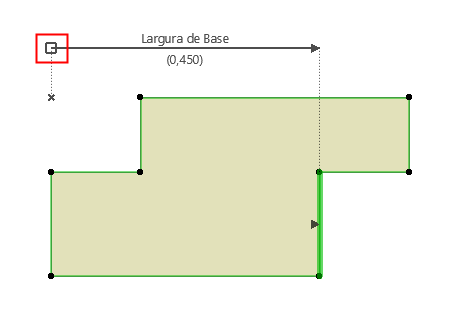

O fim da cota é um quadrado, indicando que o seu ponto de inserção é um ponto estático (em vez de um nó).
Duas Arestas para Dois Nós

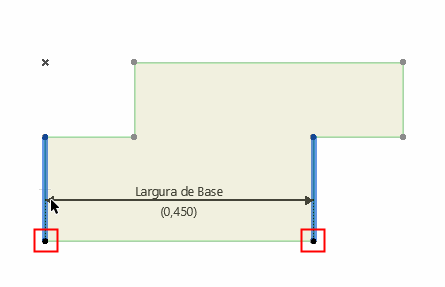

Clique na aresta a afastar, depois clique na segunda aresta. Quando move o cursor, a cota detecta automaticamente os nós finais mais próximos para inserção.
Depois, arraste a linha de cota resultante e volte a clicar para a colocar.

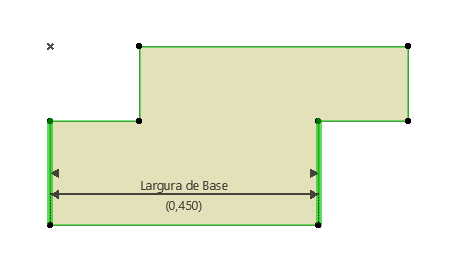

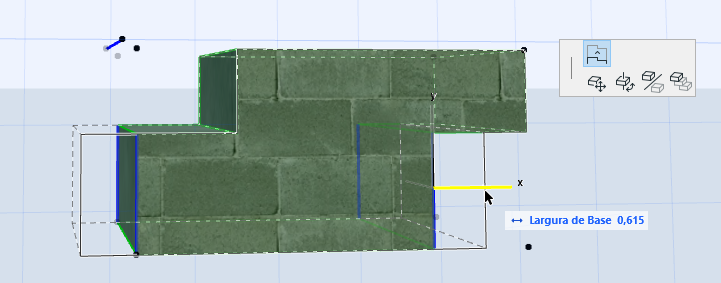

O resultado, criou um parâmetro de afastamento com duas arestas. Se modificar este parâmetro, modifica ambas as arestas.
Modificar Afasta Duas Arestas Opostas
As duas arestas clicadas não têm de ser paralelas.
Nó e Nó com Aresta Adjacente
Utilize este método para criar um Modificador cuja Cota de inserção não é necessariamente perpendicular à aresta de afastamento.

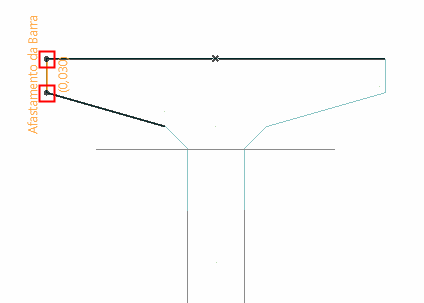

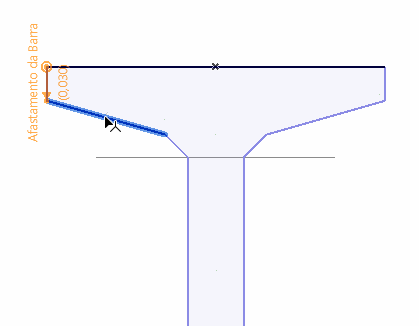

Clique nos dois nós que representam a Cota.
Depois, clique na aresta a afastar. A aresta não tem de ser perpendicular à Cota, mas deve estar adjacente a um dos nós em que clicou.

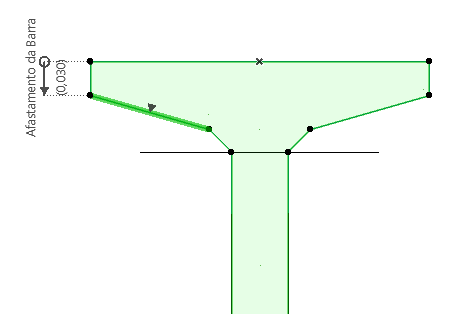

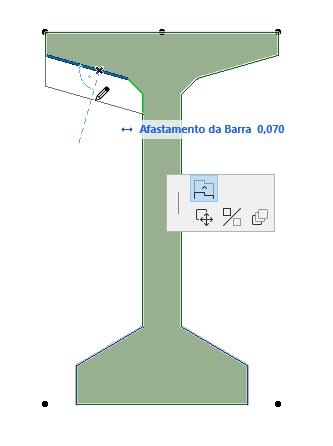

O resultado: a aresta é afastada perpendicularmente, mas é medida a partir da Cota que especificou.
