Defina parâmetros de Laje nas Definições de Laje.
Ver Definições da Ferramenta Laje.
As novas Lajes podem ser criadas na Janela da Planta ou na Janela 3D.
Consoante a estrutura que escolha para a Laje (seja ela uma laje básica ou composta), tem várias opções de métodos de construção para o Plano de Referência da Laje:
Ver Plano de referência da Laje.
Escolha um dos três Método de Geometria da Laje na Caixa de Informações.
•Com o primeiro ícone da esquerda, pode criar uma Laje Poligonal. Tal como nas Paredes, aparece uma palete de apoio que permite desenhar segmentos rectos e curvos para o contorno da Laje.
•O segundo e terceiro ícones permitem-lhe criar uma Laje Rectangular ou Rectangular Rodada. O rectângulo é definido pela posição de dois cantos opostos. Uma Laje rectangular está sempre ortogonal à grelha normal. O método de Rectângulo Rodado requer que defina primeiro o vector de rotação, depois o cursor numa direcção perpendicular para completar a laje.
Criar uma Laje Composta
É possível aplicar ou personalizar uma estrutura composta a uma Laje.
Para mais informações, veja Composições.
(Lembre-se de que as definições de modelo Visualização da Estrutura Parcial irão afectar a visualização de lajes compostas.)
Ver Visualização Parcial da Estrutura.
Se a estrutura da laje for um composto, a espessura da laje é definida em Opções > Atributos do Elemento > Composições e é igual à soma das espessuras das camadas.

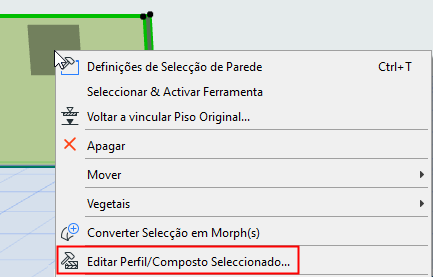

Nota: pode editar uma composição seleccionada, acendendo às suas definições a partir do respectivo menu de contexto:
Tem quatro opções para o plano de referência de uma laje composta: topo da laje, base da laje; topo do núcleo, base do núcleo.
Ver também Plano de referência da Laje.
