Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, veja Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.
A ferramenta Laje é utilizada para desenhar e editar Lajes, os elementos de construção horizontais básicos do Edifício Virtual.
Para mais informações, veja Lajes.
Para informações sobre o painel Modelo Analítico Estrutural das Definições da Ferramenta Laje:
Ver Membros 2D (Laje, Parede, Cobertura)
Painel Geometria e Posicionamento
Espessura da Laje: indique o valor da espessura da Laje.
Nota: Se a estrutura da laje for um composto, a espessura da laje é definida em Opções > Atributos do Elemento > Composições e é igual à soma das espessuras das camadas. A espessura de uma Laje Composta não pode ser editada nas Definições de Laje; terá que utilizar Opções > Atributos do Elemento > Composições.
Se quiser editar a espessura da Laje nas respectivas Definições, seleccione uma estrutura não-composta (básica).
Afastamento ao Piso Original: defina um afastamento para o plano de referência da Laje a partir do respectivo Piso Original. O plano de referência tem diversas definições possíveis. (Ver Plano de Referência.)
Piso Original
Ver Piso Original.
Afastamento ao Nível de Referência: defina um afastamentopara o plano de referência da Laje a partir do Nível de Referência dado (por defeito, este Nível de Referência corresponde à Cota Zero).
•O plano de referência da Laje tem diversas definições possíveis.
Ver Plano de Referência.
Estrutura da Laje
Clique num destes ícones para definir a Laje como Básica ou Composta e depois escolha um atributo que reflicta as respectivas propriedades estruturais:

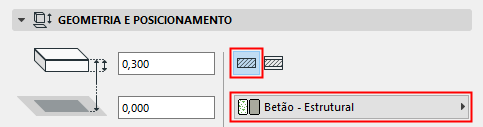

•Para uma Laje Básica: use o pop-up para escolher o respectivo Material de Construção.

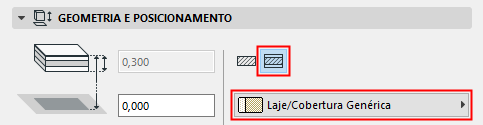

•Para uma Laje Composta: utilize o pop-up para escolher a sua composição.
Nota: este pop-up lista as composições cuja definição "Utilizar com" inclui o elemento laje: ver "Utilizar com" - definir disponibilidade da composição
Por defeito, a aresta da Laje encontra-se na perpendicular em relação à sua superfície (90 graus). Se pretender usar um ângulo de aresta personalizado, clique no ícone correspondente e introduza o ângulo em graus no campo à direita.
Nota: Pode definir um ângulo de aresta personalizado diferente para cada aresta individual. Se o tiver feito, aparece um ícone amarelo “personalizar” juntamente com o controlo de definição do tipo de aresta em Definições de Laje.
Ver Definir Ângulo da Aresta da Laje Personalizado e Superfície da Aresta.
Dependendo da estrutura que escolher para a Laje (uma laje básica ou composta), tem diversas opções para o Plano de Referência da Laje:

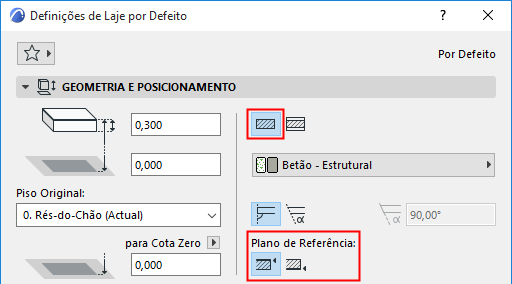

•Um plano de referência de uma Laje básica é o topo ou a base da Laje.

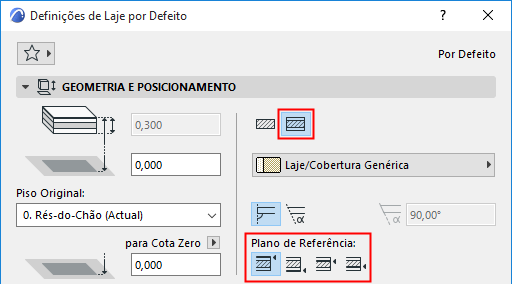

•Um plano de referência de uma Laje composta pode ser uma de quatro opções: topo da laje, base da laje; topo do núcleo, base do núcleo.
Nota: se a composição seleccionada não possuir núcleo, as opções para plano de Referência relacionadas com o núcleo são apresentadas a cinzento.
Use a Caixa de Informações ou o Painel Geometria e Posicionamento das Definições de Laje para escolher um plano de referência.
Ver também Plano de referência da Laje.
Ver Visualização de Elementos em Planta e Corte
Nota: o tipo de linha de lajes visualizadas em pisos remotos é definido em Opções > Preferências do Projecto > Herança.
Tramas de Superfície
Ver Atribuir uma Trama de Superfície.
Este painel afecta a visualização 3D da laje.
Ver também Sobrepor Superfícies com o Pintor de Superfície.
Ver Definir Ângulo da Aresta da Laje Personalizado e Superfície da Aresta.
Para mais informações, veja Alinhar Textura 3D.
