Trabalhar com Paredes Cortina: Descrição Geral

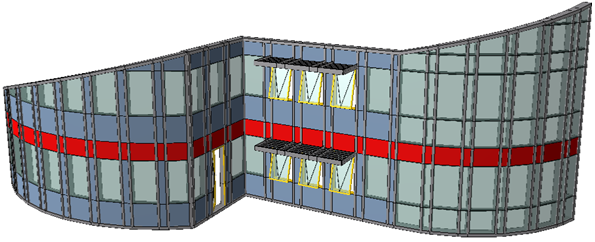

A Parede Cortina é um elemento individual que consiste numa Moldura, Painel, componentes de Acessório e Junção: estes são Membros da Parede Cortina, organizados numa Superfície da Base, de acordo com um Esquema predefinido e editável.
A Superfície da Base pode ser plana ou esférica; não são suportadas outras curvas.
Para controlar toda a hierarquia de uma só vez, utilize as Definições do Sistema Parede Cortina para definir o esquema completo e configurar os membros da Parede Cortina.
Criar uma Parede Cortina envolve uma simples introdução gráfica. Active a ferramenta Parede Cortina, escolha um método de geometria e, depois, desenhe uma linha de referência, polilinha, contorno ou arco.
Se utilizar o Método cercadura, então a sua introdução define toda a geometria da Parede Cortina.
Se desenhar um Linha Referência/Arco/Polilinha, então a Parede Cortina irá ser extrudida desta linha/polilinha/arco.
Para mais pormenores sobre os métodos geométricos da Parede Cortina nas diferentes janelas, ver Métodos de Input de Parede Cortina.
As Paredes Cortina consistem num conjunto de Membros (como Moldura, Painéis e Junções). Os parâmetros de cada Membro são definidos na respectiva página nas Definições de Parede Cortina.
Ver Componentes Parede Cortina.
Pode editar a Parede Cortina em dois níveis:
Edição Nível do Sistema
Seleccione a Parede Cortina; abra as Definições de Parede Cortina e edite, novamente, qualquer uma das definições de nível de Sistema.
Clique em OK para redefinir a Parede Cortina, de acordo com as definições modificadas.
Ver Definições do Sistema Parede Cortina.
Editar Membros Parede Cortina Individuais
Seleccione a Parede Cortina; entre no modo Edição.
Ver Modo de Edição Parede Cortina.
No modo Edição não pode colocar Paredes Cortina adicionais, mas pode editar quaisquer membros da Parede Cortina seleccionada ou adicionar membros adicionais à mesma. No modo Edição, cada membro (Esquema, Moldura, Painel, Acessório, Junção) dispõe da sua própria Caixa de diálogo e da sua própria Ferramenta, permitindo-lhe alterar as definições e a colocar novos Membros nesta Parede Cortina.
Para personalizar as definições de qualquer membro da Parede Cortina, seleccione-a e utilize a caixa de diálogo para alterar as duas definições. Seleccione, por exemplo, um painel e altere as suas superfícies. Alterar as definições do membro seleccionado irá transformar esse membro para um membro "Personalizado". Pode ter inúmeros membros diferentes personalizados. Assim que um membro tiver definições Personalizadas, as definições de nível do Sistema já não se aplicam.
No modo Edição, pode criar membros adicionais para a sua Parede Cortina, utilizando as Ferramentas de Esquema, Moldura, Painel, Junção e Acessório. Quando utilizar qualquer uma destas ferramentas para criar um membro novo, tem a opção de utilizar definições por predefinição do nível do Sistema ou outras definições personalizadas.
Comandos de Parede Cortina Adicionais

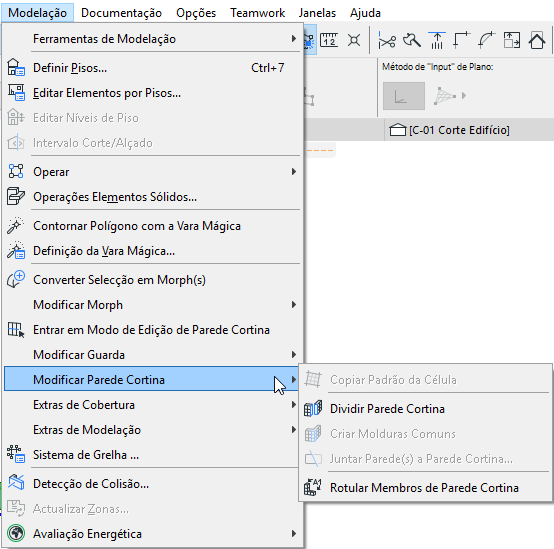

O menu Modelação > Modificar Parede Cortina contém uma colecção de comandos que são específicos das funções Parede Cortina. Estas funções são descritas noutras partes desta documentação.
