Definições de Moldura de Parede Cortina
A página Moldura das Definições de Parede Cortina contém as definições para cada Classe de Moldura.
As Definições de Ferramenta de Moldura (no modo de Edição) contém controlos quase idênticos.

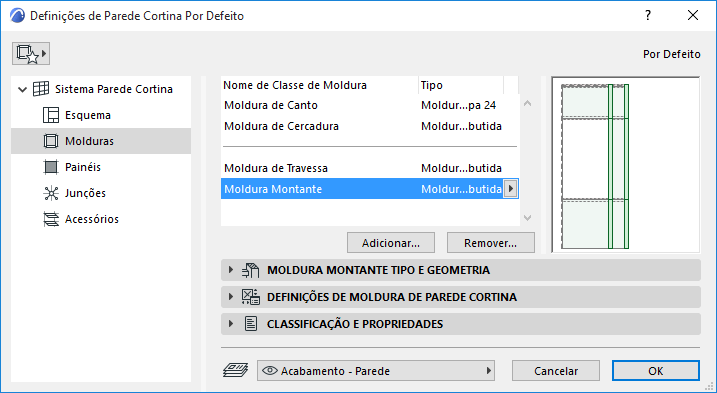

No topo da caixa de diálogo são listadas as classes de Moldura disponíveis, por nome e tipo. Por defeito, as classes de Moldura incluem: Canto, Cercadura, Montante e Travessa.
A classe seleccionada é realçada na janela de pré-visualização. A janela de pré-visualização apresenta também a cor de superfície da Moldura.

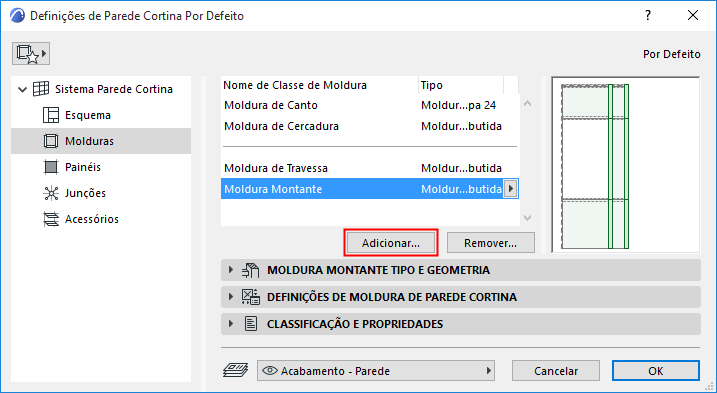

1.Clique no botão Adicionar.
2.Na caixa de diálogo que aparece:
•Novo: cria uma nova classe de Moldura com base na Moldura por defeito (p. ex., Incorporada)
•Duplicar: duplica a classe de Moldura seleccionada de momento com um novo nome
•Favorito: clique no pop-up para escolher uma Moldura dos Favoritos: a nova classe de Moldura vai utilizar estas definições do Favorito.

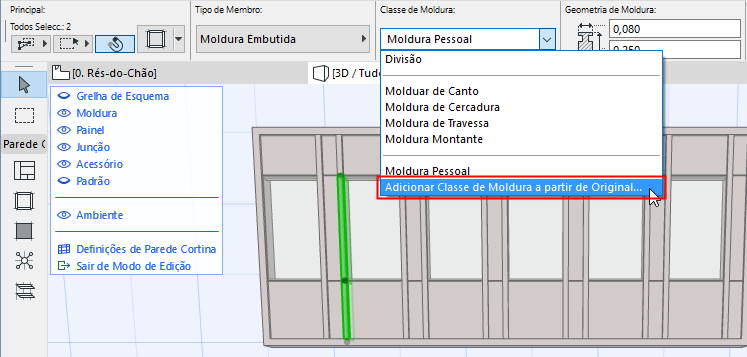

Adicionar Classe de Moldura Com Base em Moldura Pessoal (Modo de Edição)
Outra forma de criar uma nova Classe de Moldura é através da personalização de uma única Moldura no Modo de Edição, depois guardar as suas definições como nova classe de Moldura.
1.Seleccione a Parede Cortina e entre no modo Editar da Parede Cortina.
2.Seleccione uma Moldura para a personalizar. A respectiva classe é agora "Pessoal."
3.A partir do pop-up Classe de Moldura na Caixa de Informações, clique em Adicionar Classe de Moldura de Pessoal...
4.Utilize a caixa de diálogo que aparece para criar uma nova classe de Moldura.
Dar Novo Nome a Classe de Moldura
Faça duplo clique na Classe na lista e dê um novo nome, se necessário.

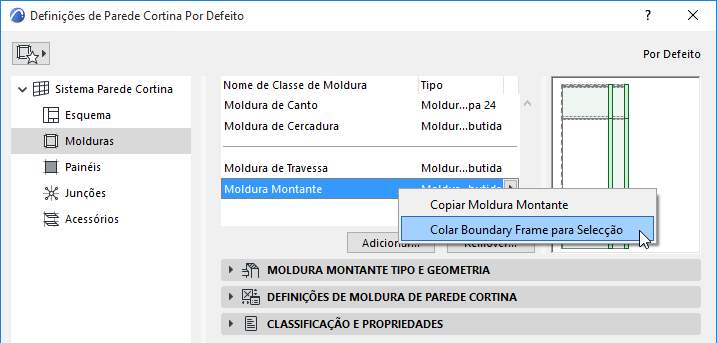

Copiar/Colocar Definições de Moldura Entre Classes
Nas Definições de Moldura, clique com o botão direito do rato em cima do nome de qualquer Moldura para copiar as suas definições.
Clique com o botão direito do rato em cima de qualquer outra Moldura para inserir as definições copiadas para essa Moldura.

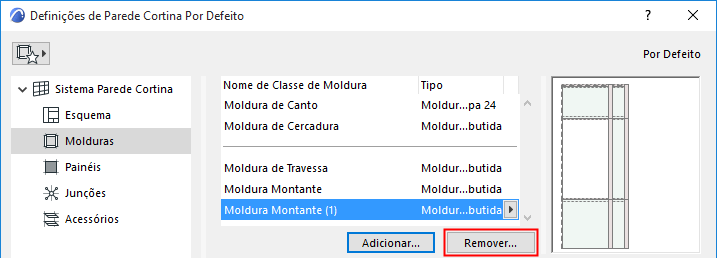

1.Seleccione uma ou mais Classes de Moldura a remover.
2.Clique em Remover.
Nota: as classes de Moldura de Cercadura e de Canto não podem ser removidas.

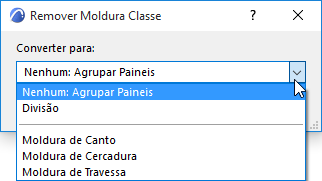

3.Na caixa de diálogo que aparece:
•Escolha como converter as Molduras na classe que está a ser removida:
–Nenhum: Agrupar Painéis: as molduras serão apagadas e os painéis adjacentes agrupados.
–Divisão: as molduras serão apagadas, mas os painéis adjacentes vão permanecer divididos.
–Converter para Outra Classe de Moldura: escolha outra Classe de Moldura existente.
Classe de Moldura de "Divisão"
As Molduras de Divisão são uma classe predefinida, com definições fixas. Funcionam como uma Moldura invisível; os Painéis adjacentes permanecem divididos. Não pode editar Molduras de Divisão nesta página; não é possível apagar esta classe.
Molduras de Divisão estão disponíveis
• como uma substituição opcional sempre que apaga uma Classe de Moldura (substitua as Molduras apagadas com uma Divisão) e
•nas Definições do Esquema, como uma opção de classe de Moldura para uma Moldura seleccionada no Padrão de Grelha
Seleccione Tipo de Moldura e Geometria
Para a Classe seleccionada na lista no topo da caixa de diálogo: escolha um Tipo de Moldura na lista pop-up, no painel Moldura Tipo e Geometria.
Depois, defina os respectivos parâmetros geométricos na medida do aplicável.
•Moldura Invisível: esta Moldura existe como objecto, mas não está visível.
–Utilize esta Moldura se pretender que dois painéis vizinhos permaneçam separados, mas sem que seja visualizada uma Moldura entre eles.
–Defina um intervalo opcional entre as duas Molduras adjacentes.
–Molduras Invisíveis são também apropriadas quando não pretende carregar o modelo com detalhes da Moldura ou quando outras estruturas (p. ex. junções) são utilizadas para apoiar as ligações do painel. Pode ser alcançada uma superfície de painel semelhante se as Molduras forem apagadas das linhas de grelha.
•Moldura Incorporada: este é o tipo de Moldura mais comum, com um perfil rectangular. A partir do exterior da parede é visível uma "tampa". Atribua o seu Material de Construção nas Definições de Moldura (o painel abaixo).
•Vidro pelo Exterior:Um perfil rectangular, utilizado para o suporte interior de uma superfície de Parede Cortina do Vidro pelo Exterior. Os painéis irão ligar uns aos outros em frente à Moldura do vidro pelo exterior, assim a Moldura não será visível nesse lado (salvo se os painéis forem transparentes ou se for especificado um intervalo.) Atribua o seu Material de Construção nas Definições de Componente de Moldura (o painel abaixo).
•Moldura Modular: adicionar um módulo adicional a esta Moldura: uma moldura personalizada ou objecto de perfil de tampa que tenha desenhado e guardado como componente específico.
Ver Exemplo: Criar Moldura Pessoal ou Perfil de Tampa para Paredes Cortina.
Ver também Molduras de Parede Cortina do tipo canto.
Prioridade de Intercepção da Moldura
Ver Intersecções de Moldura de Parede Cortina.

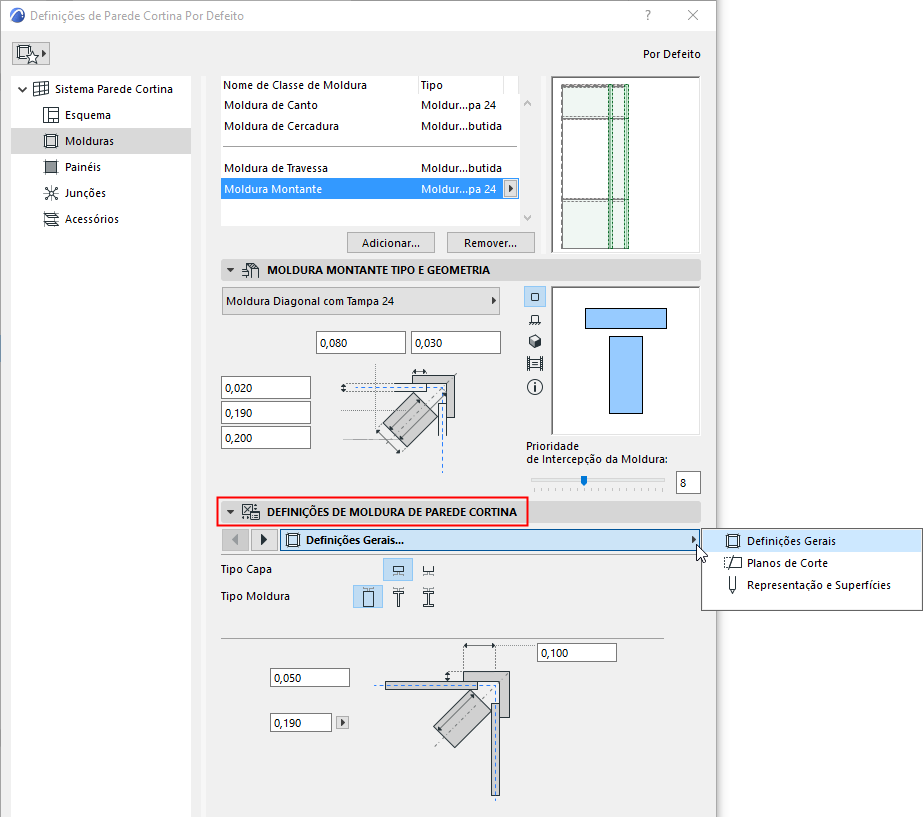

Definições de Componente de Moldura
Pode definir vários parâmetros para o tipo de moldura escolhido, como é habitual para componentes do tipo GDL.
Tenha em atenção que pode sobrepor as definições de Opções de Visualização do Modelo para os seus Níveis de Detalhe 2D e 3D, se aplicável.
