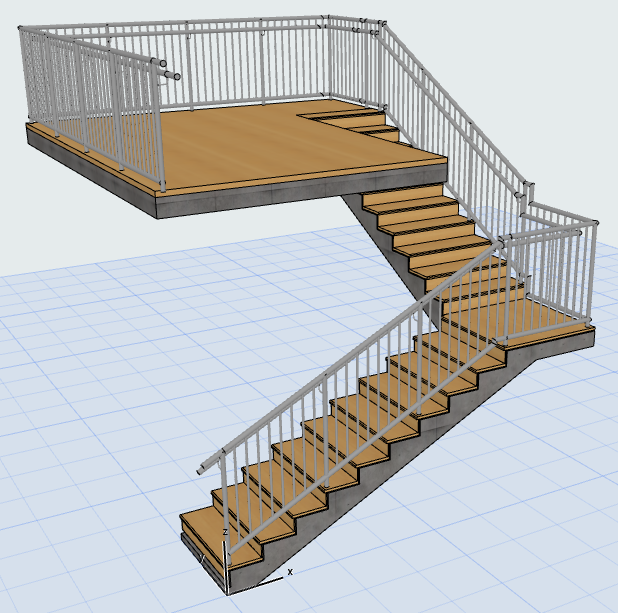

A Ferramenta Guarda permite-lhe criar qualquer Guarda típica ou única, que é um elemento 3D do edifício. Uma Guarda pode ser associada aos seguintes elementos 3D: Escadas, Lajes, Paredes, Coberturas e Malhas.
A introdução de uma Guarda é semelhante à de uma polilinha e consiste de Nós e Segmentos. Na Planta, as interacções da Guarda são semelhantes às de uma polilinha.
O Editor de Padrão interactivo ajuda-o a criar um Padrão de Guarda específico para cada Segmento.
Tal como a Escada e a Parede Cortina, a Ferramenta Guarda é um elemento hierárquico, constituído por um esquema principal e os seus componentes: vários postes, barras e/ou painéis. Estes são componentes GDL que usam Materiais de Construção e/ou Perfis Personalizados.
Componentes da Guarda
•A Barra Superior assenta no topo do Segmento.
•A Guarda pode conter até dois Corrimãos, cada um dos quais pode ser duplicado para os dois lados da Guarda. (Os dois corrimãos podem ter secções de corte diferentes).
•As Barras são elementos horizontais gerais. Pode afastá-las perpendicularmente ao Segmento de Guarda ou defini-las a qualquer altura. As secções de corte da Barra podem ser diferentes para cada uma.
•Todos os elementos horizontais (Barra Superior, Corrimãos, Barras) podem ter Conexões e Fins adicionados em qualquer extremidade.
•Pode adicionar múltiplos Postes Intermédios ao padrão.
•Balaústres são um padrão dentro do padrão.
•Painéis podem preencher a área entre a Barra Superior, as Barras, os Postes Intermédios ou cercaduras de Segmento.
•Para Painéis e Postes, pode escolher não só componentes GDL incorporados, mas também componentes personalizados, guardados utilizando um subtipo de Guarda previamente definido.
As Opções de Visualização do Modelo apresentam três Níveis de Pormenor (Completo, Simplificado e Esquemático) para a visualização e saída de Guardas em Cortes/Alçados, nas janelas 3D e Documento 3D.
Ver Opções de Guarda.
