Definições de Segmento (Página de Definições da Ferramenta Guarda)
Altura de Segmento e Afastamento Vertical
Introduza a Altura de Segmento.
A posição de outros componentes de Guarda pode depender da altura de Segmento:
•A altura da Barra Superior é igual à altura de Segmento (o que não é válido para Corrimãos ou Barras).
•Os topos dos Postes de Guarda, Postes Intermédios, Balaústres e Painéis podem ser definidos como afastamento do topo de Segmento.
Opcionalmente, adicione um afastamento vertical (positivo ou negativo) à altura de Segmento.
Um Segmento de Guarda é associativo por defeito, mas pode alterar qualquer Segmento para Estático.
Ver Trabalhar com Segmentos de Guarda e Nós.
Inclinação e Enviesamento de Segmento de Guarda

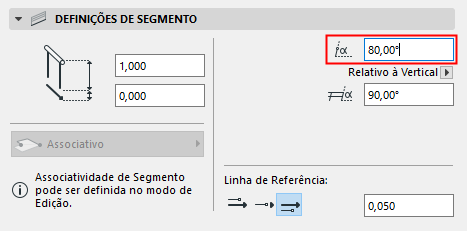

Incline o Segmento introduzindo um grau de enviesamento, medido na perpendicular ao plano do Segmento.

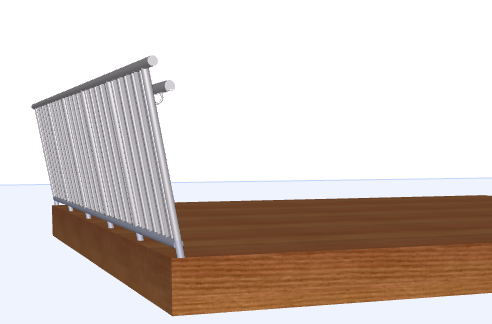

Segmento de Guarda Inclinado

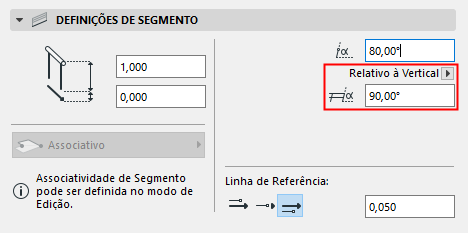

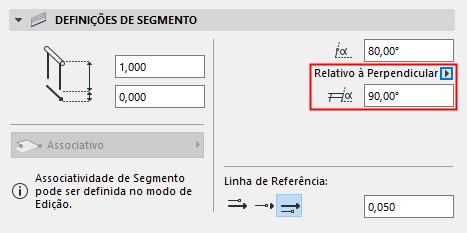

Opcionalmente, enviese o Segmento. Defina o ângulo de enviesamento: relativo à vertical ou perpendicular à linha de referência da Guarda.

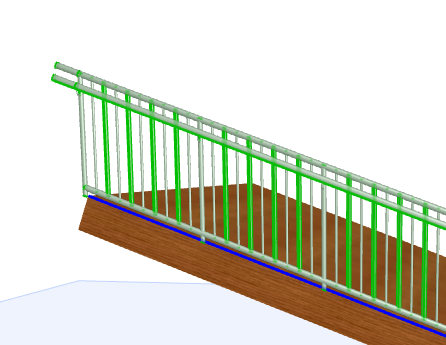

Enviesar Segmento de Guarda (relativamente ao Plano Vertical ou Perpendicular)
Também pode enviesar ou inclinar o Segmento graficamente, modificando o ângulo da Barra Superior no modo de Edição.
Ver Inclinação e Enviesamento de Guarda no Modo de Edição.
Afastamento do Segmento de Guarda em Relação à Linha de Referência
Conforme necessário, afaste o Segmento de um dos lados da Linha de Referência da Guarda. Introduza o valor de afastamento no campo Linha de Referência das Definições de Segmento.

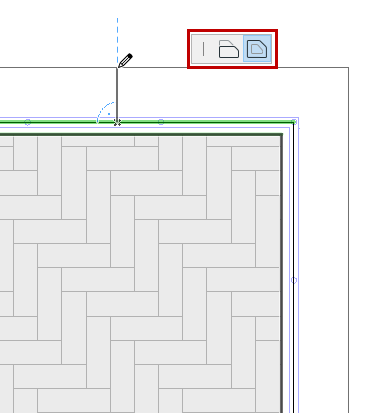

No modo de Edição, pode afastar graficamente alguns ou todos os Segmentos de Guarda (Linha de Referência permanece na sua posição, p. ex., com elemento associado)
Para outras utilizações da Linha de Referência, veja Linha de Referência da Guarda.
