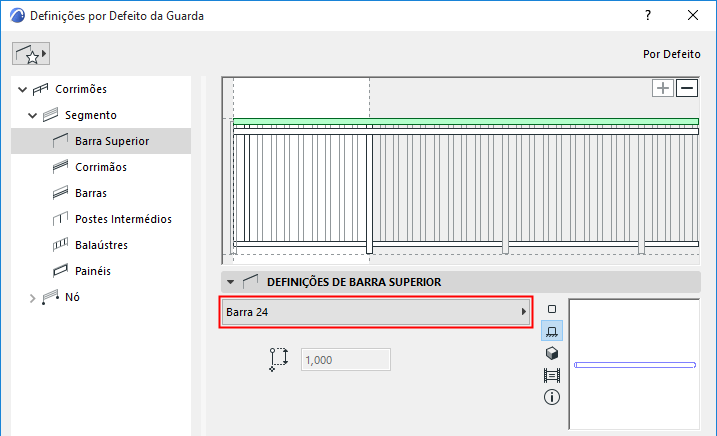

Definições de Barra Superior (Ferramenta Guarda)

Cada Segmento tem uma única Barra Superior, assente sobre o Segmento: por isso, a altura de Barra Superior é igual à altura de Segmento (definida nas Definições de Segmento). Ver Altura de Segmento e Afastamento Vertical.)

Não pode editar a altura de Segmento nas Definições de Barra Superior.

Adiciona um total de uma Barra Superior a um Segmento. (Clique no sinal Positivo para a colocar.)

Escolha um componente GDL como Barra Superior ou escolha Invisível no pop-up (se não pretender colocar uma Barra Superior física).

Para criar definições para o componente GDL, use o painel abaixo. Ver Definições de Componente de Barra (Barra Superior/Corrimãos/Barra).

Inclinação e Enviesamento de Guarda no Modo de Edição

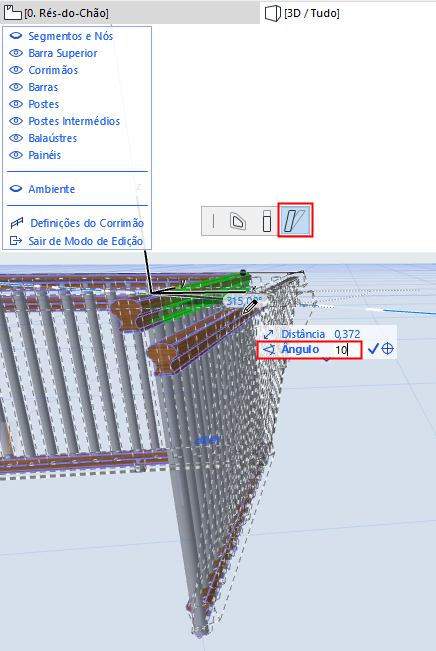

1.No Modo de Edição, seleccione a Barra Superior.

2.Na palete de contexto, use o comando Modificar Ângulo para ajustar graficamente o Ângulo de Inclinação.

Todo o Segmento de Guarda segue esta definição - é equivalente a alterar o Ângulo de Inclinação do Segmento.

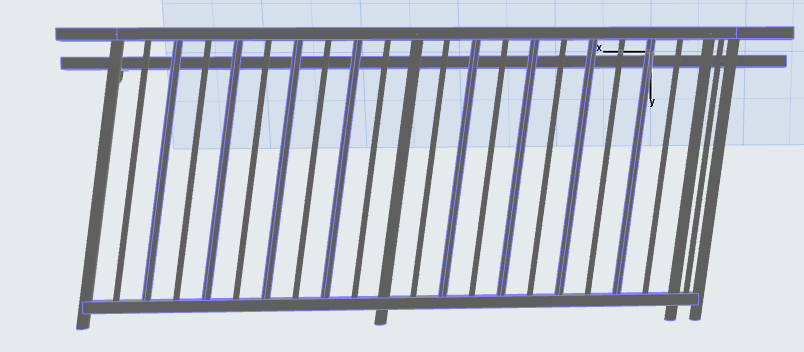

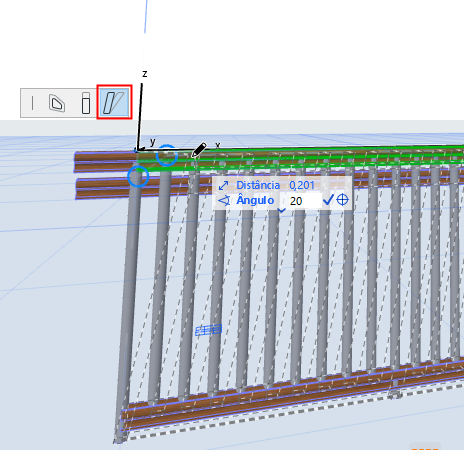

De modo semelhante, pode enviesar graficamente a Guarda: seleccione a Barra Superior no modo de Edição e use Modificar Ângulo ao longo do plano de edição vertical.
