Definições Componente de Poste (Postes/Postes Intermédios/Balaústres)

Este painel está disponível nos diálogos Definições de todos os componentes de Guarda do tipo Poste: Postes, Postes Intermédios e Balaústres.

Os controlos disponíveis dependem do componente de Poste seleccionado (p. ex., Incorporado, Perfilado, Revolvido). Alguns dos principais controlos são descritos aqui.

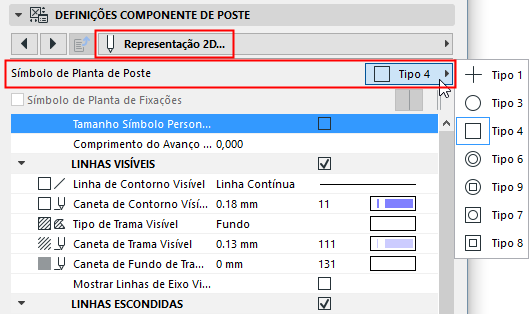

Tipo de Símbolo 2D de Poste

Seleccione um Tipo de Símbolo no separador Representação 2D das Definições Componente de Poste.

Visualização de Símbolo 2D do Poste

Defina as preferências de visualização 2D para o componente de Poste, usando os controlos abaixo (para partes Visíveis e Escondidas da Guarda).

Ver Definições do Corrimão: Visualização de Geometria e Símbolo

Mostrar/Esconder Símbolo 2D do Poste

Por defeito, a visibilidade dos componentes de Guarda em vistas 2D é definida em Documentação > Visualização do Modelo > Opções de Visualização do Modelo.

Personalizar a visibilidade do Símbolo de Poste nas Definições de Guarda. (Ver Componentes de Símbolo Em Planta da Guarda.)

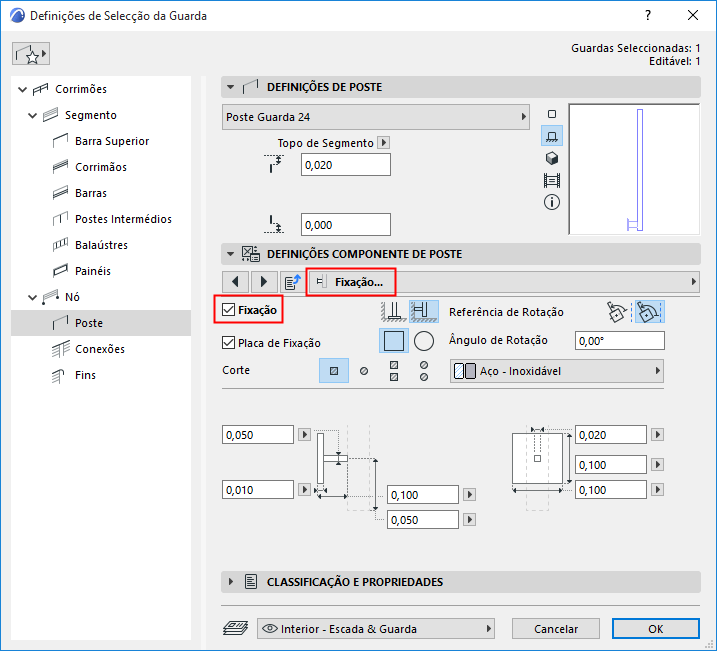

Mostrar Fixações

Nota: não disponível para Balaústres.

Use uma fixação para anexar o Poste com uma consola simples. Clique em Fixação no separador Definições de Fixação das Definições Componente de Poste para aceder às definições, incluindo tamanho, perfil e Material de Construção. (Também pode abrir as Definições de Fixação no separador Estilo e Dimensões.)

Opções de Poste Revolvido

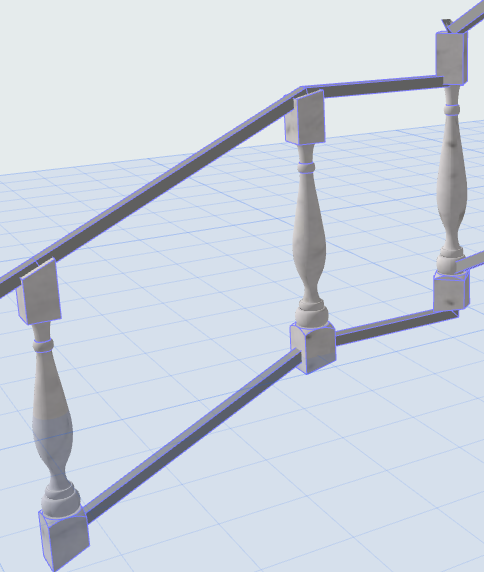

Para um Poste Revolvido, tem muitas opções de personalização. Veja a Previsualização para ficar com uma ideia.

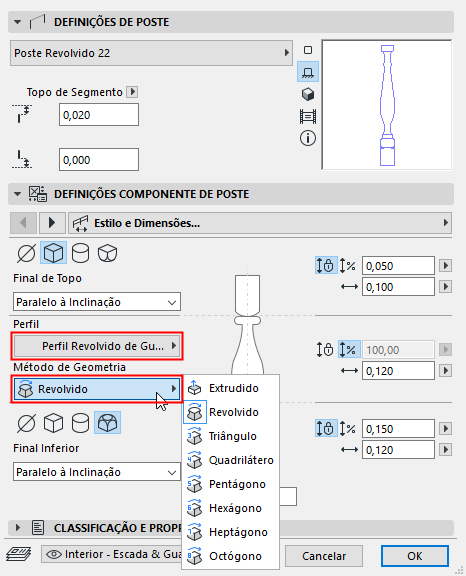

•Escolha um Perfil (Perfil do Meio) para a parte central do Poste Revolvido

•Escolha um Método de Geometria

•Adicione as partes do topo e da base ao poste num Estilo escolhido

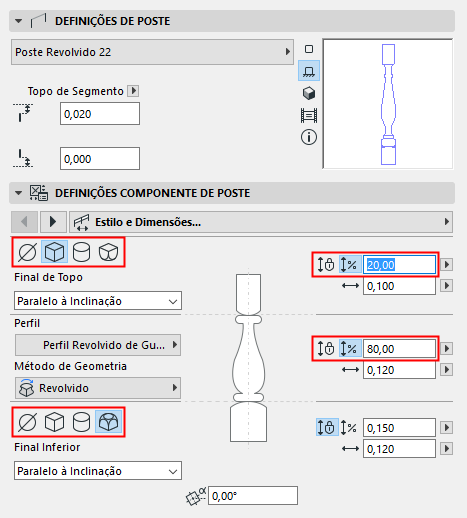

•Para cada parte do poste (Topo, Meio, Base):

–Defina uma altura absoluta para cada poste ou

–Clique no ícone Alongar para uma ou mais partes do poste (Topo, Meio e/ou Base) para a alongar numa certa percentagem do total. (O alongamento total será equivalente a 100 por cento.)
