Definições de Nó (Ferramenta Guarda)
Nós são os pontos que dividem os Segmentos de Guarda (como pontos numa polilinha).

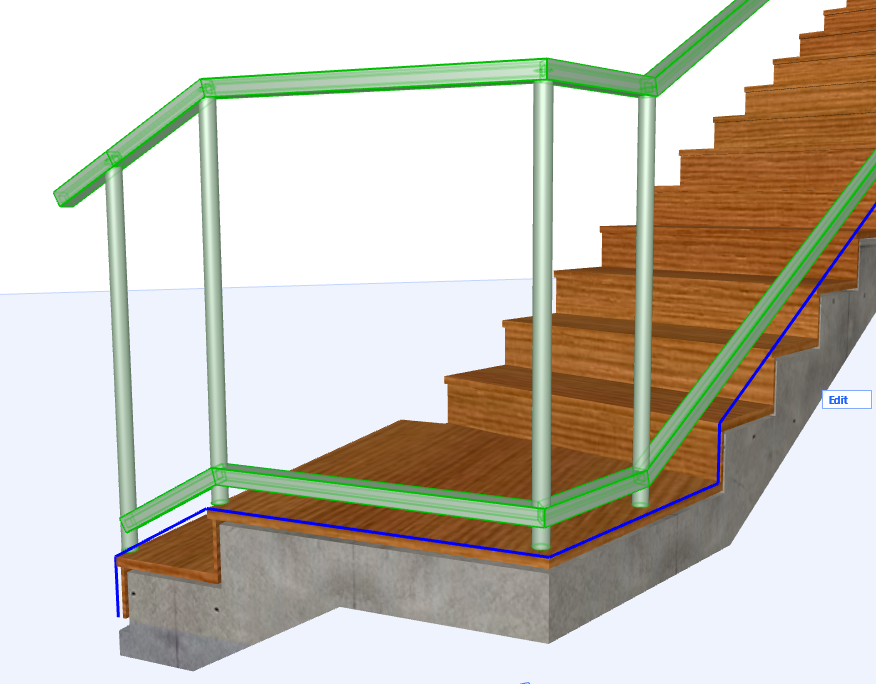

Em cada nó, são colocados um ou mais Postes.

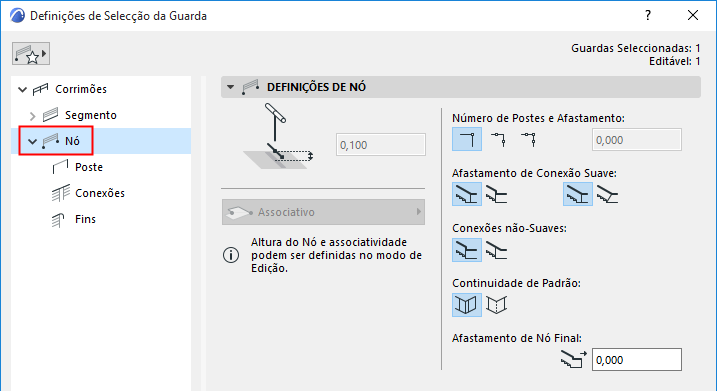

Use a página Nó das Definições do Corrimão para definir o número e a posição dos Postes nos Nós e o modo de processar a conexão de dois Segmentos quando se encontram num Poste.
Disponível apenas no Modo de Edição.

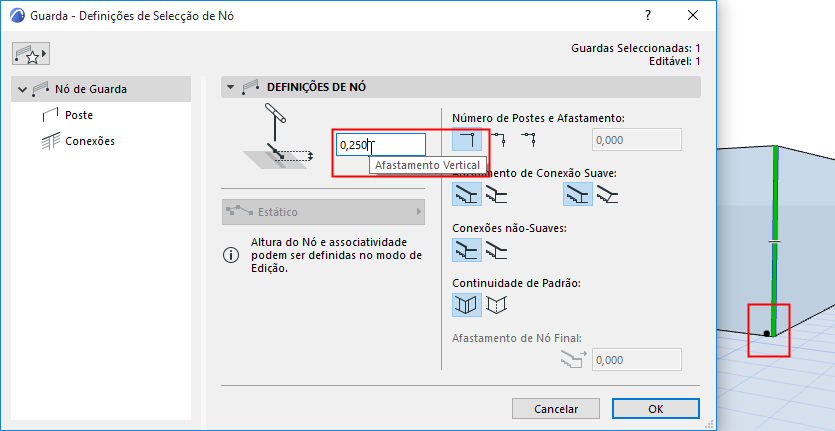

Defina uma altimetria ideal (afastamento vertical) para os Nós (relevante para Nós estáticos).

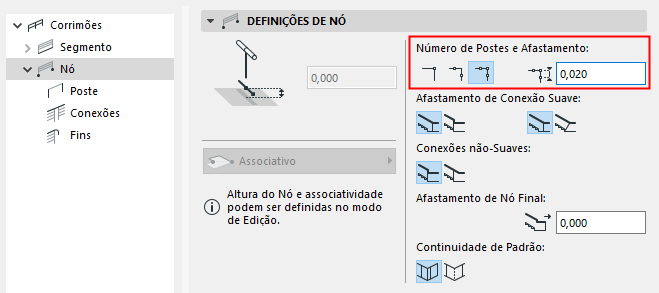

Número de Postes por Nó; Afastamento do Nó
Defina o número de postes por Nó (um poste no Nó, dois postes de cada lado do Nó ou os três postes).

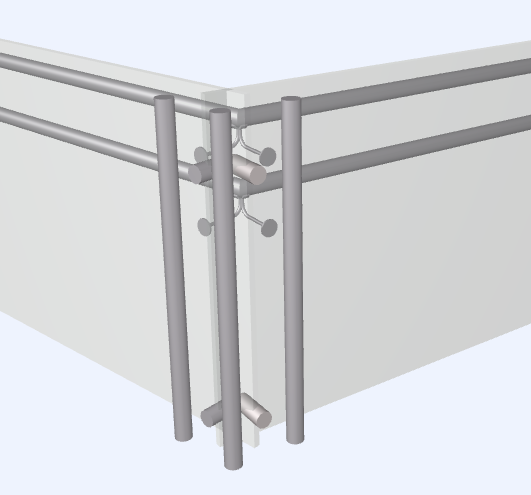

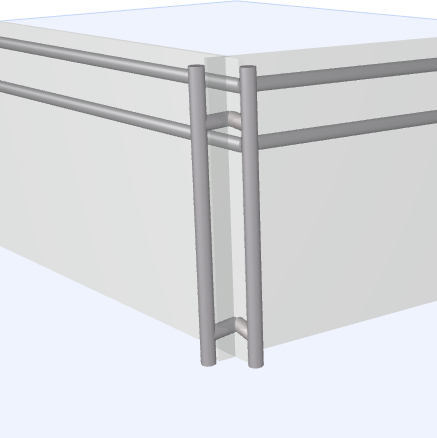

Nó com Dois Postes e Três Postes
Se o Nó tiver mais do que um poste, defina a distância de afastamento dos postes de cada lado do Nó.
Conexões (Tangenciais) Suaves - Afastamento de Poste
Relevante para Postes localizados no ponto onde dois Segmentos de Guarda se conectam tangencialmente.
•Para ajustar a posição de postes, escolha Automático ou Manual (utilize o primeiro par de ícones)
–Automático: o posto é automaticamente movido para a sua nova posição.

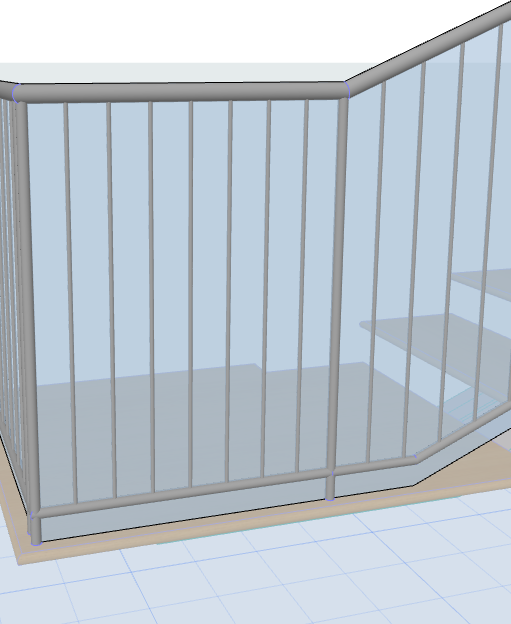

Na Conexão Suave de Segmento: o Poste Move-se Automaticamente

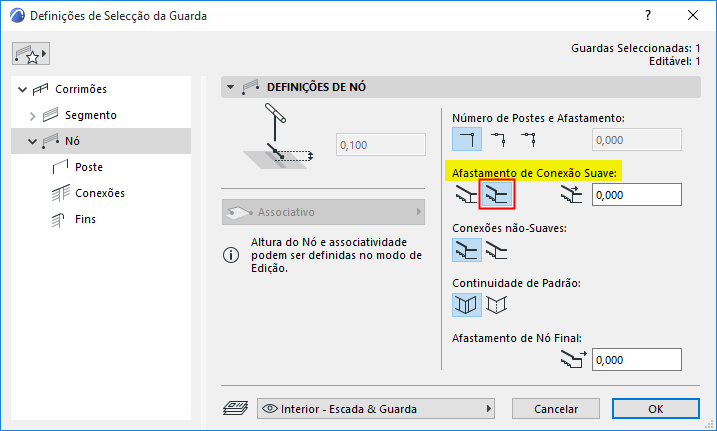

Pode ainda definir o Poste de conexão como Vertical ou Inclinado. (utilize o segundo para de ícones)
–Manual: define a posição do Poste, introduzindo o afastamento pretendido

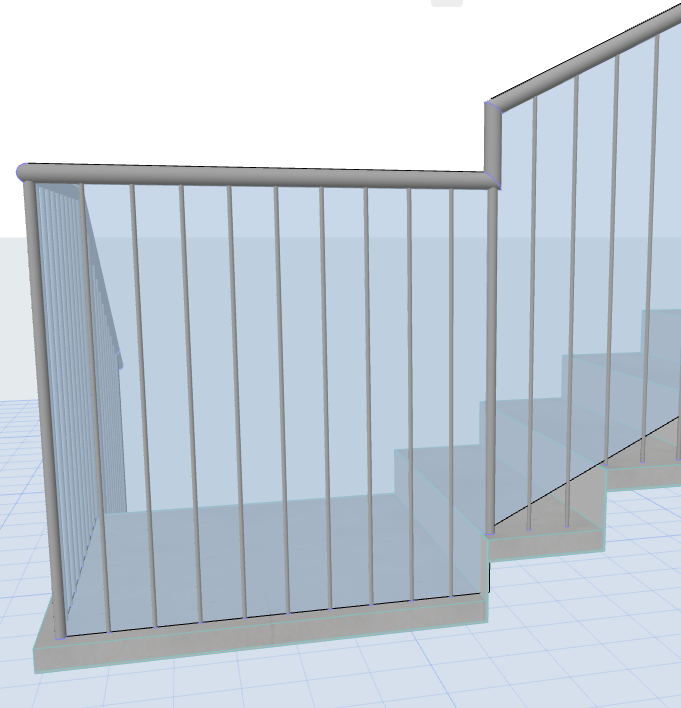

Na Conexão Suave de Segmento: Afastar Poste Manualmente

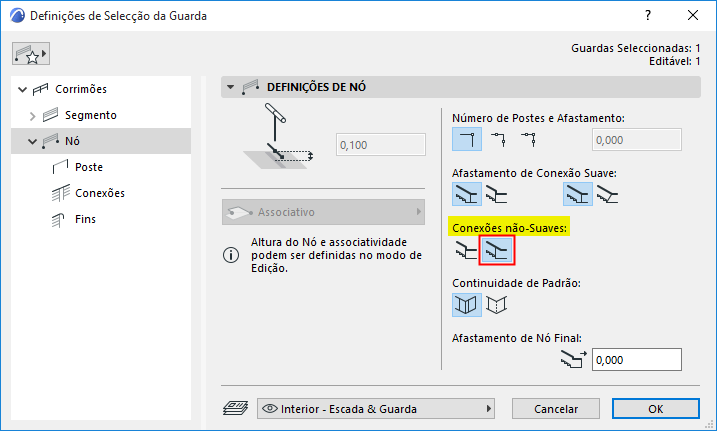

Segmentos em Conexões não-Suaves
Esta opção é relevante para Segmentos de duas Guardas com alturas diferentes, conectadas num ângulo (não-suave) de num nó.
Utilize o par de ícones para escolher como ligar dois segmentos: deixe-os "em degrau" no nó ou ajuste a geometria para conectar num ponto posterior ao nó.

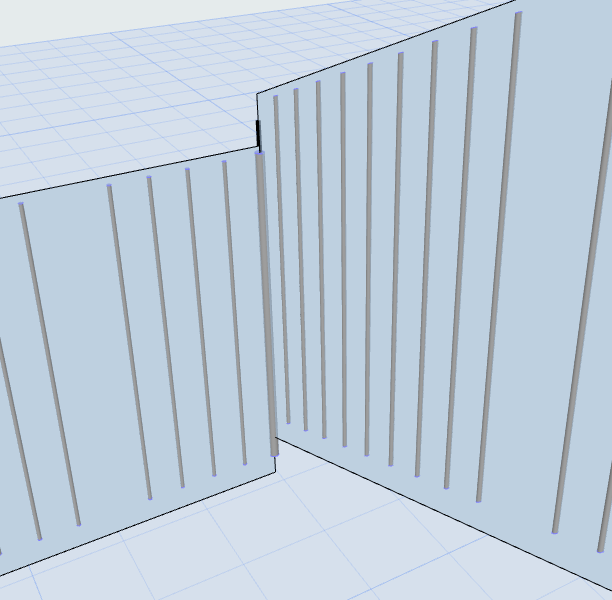

Segmentos Em Degrau em Conexão Não-Suave

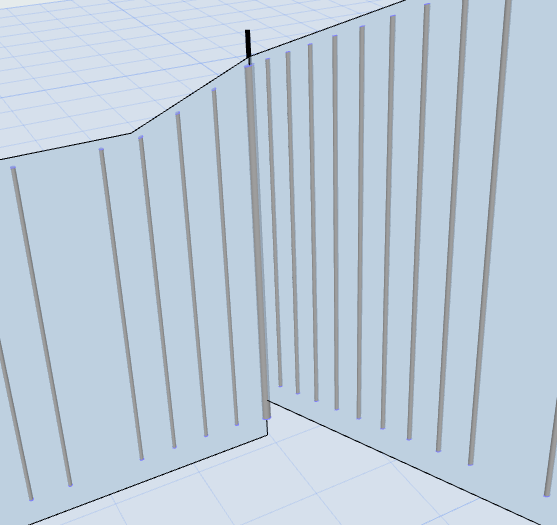

Segmentos Ajustados em Conexão Não-Suave
Opcionalmente, introduza um afastamento para os Nós Finais da Guarda. (Isto vai afastar a Guarda de ambos os fins da sua Linha de Referência.)

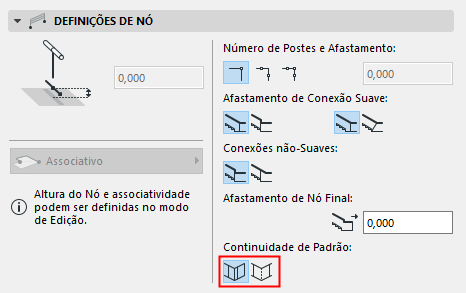

Se dois Segmentos adjacentes utilizarem o mesmo padrão: escolha se o padrão deve terminar no Nó ou recomeçar ou então se deve continuar noutro local sem interrupção.
Para informações sobre a definição do Padrão de Guarda, veja O Editor de Padrão (Definições da Ferramenta Guarda).

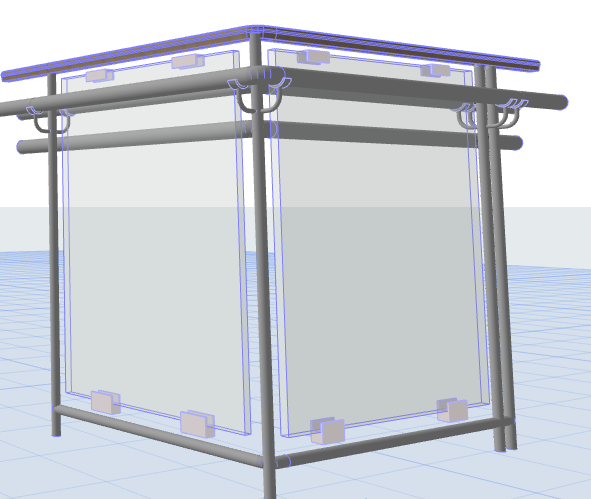

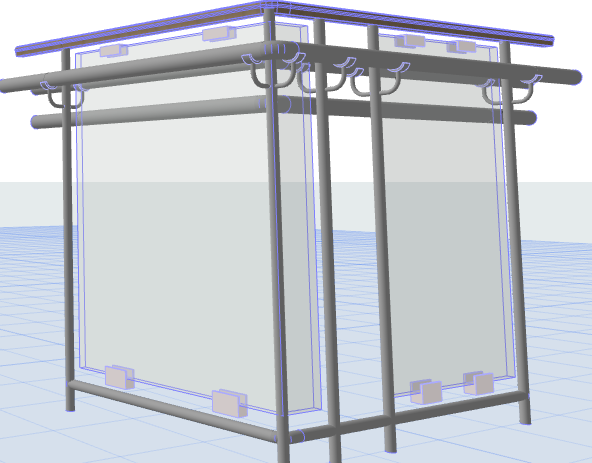

Nos Nós: Cortar Segmento, ou Continuar Padrão
