Definir Estrutura de Pilar/Segmento
Seleccione um Pilar ou Segmento de pilar.
Utilize o painel Estrutura das Definições de Pilar (página Segmento) para definir as suas propriedades de estrutura e comprimento (fixo ou flexível).

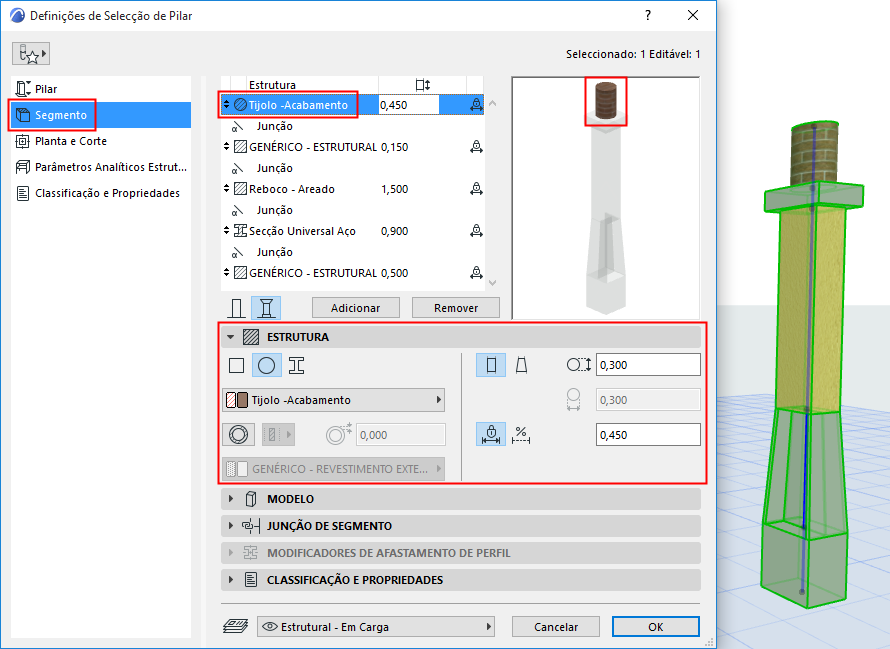

Para um segmento seleccionado: estas Definições estão também disponíveis no modo de Edição de Pilar.
Secção de Corte

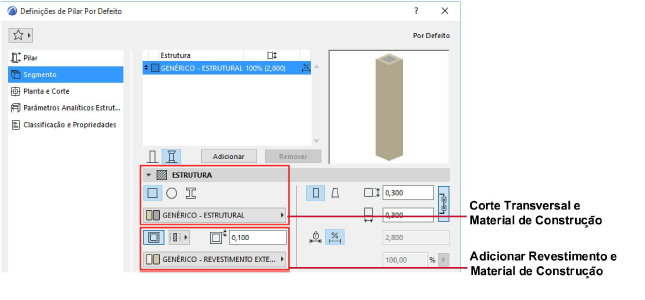

Clique num ícone para definir o corte transversal do segmento.
•Rectângulo
•Círculo
•Perfil Complexo
Material de Construção
Para um Pilar Rectangular ou Circular:
•Use o pop-up para escolher o respectivo Material de Construção.
•Adicionar um revestimento opcional. (Ver também Núcleo e Revestimento.)
Para um pilar de Perfil Complexo:
•Use o pop-up para escolher o respectivo Perfil.
Nota: este pop-up mostra apenas aqueles Perfis cujo controlo “Usar Com” inclui Pilares. Perfis são definidos em Opções > Atributos do Elemento > Gestor de Perfil.
Comprimento de Segmento (Fixo ou Flexível)

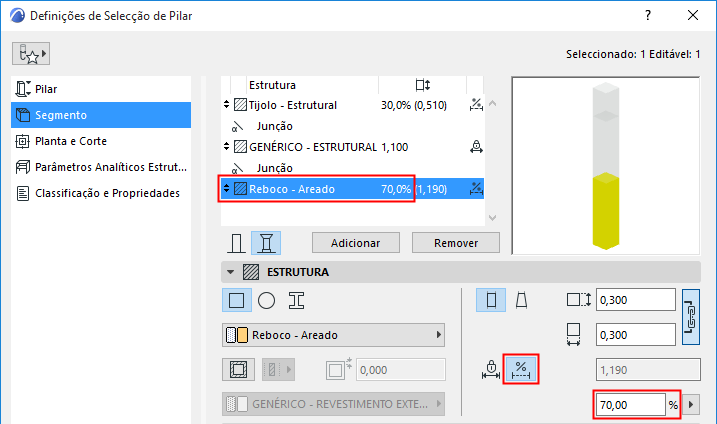

Para cada segmento seleccionado: defina o respectivo comprimento como fixo ou flexível, clicando no ícone correspondente no painel Estrutura.
•Para segmentos de comprimento fixo: defina o comprimento. Este comprimento vai permanecer inalterado mesmo que o Pilar alongue. (Pode também introduzir o comprimento de um segmento seleccionado na lista Estrutura.)

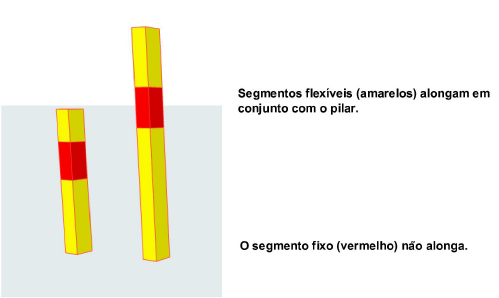

•Para um segmento flexível: defina o seu comprimento como uma percentagem de todos os segmentos flexíveis. (Os segmentos flexíveis somados resultam em 100%.) O comprimento de segmento vai alongar se o Pilar alongar.
Comprimento de Segmento - Editar em 3D
1.Seleccione o Pilar na janela 3D.
2.Clique no ponto quente Ligar (no eixo de referência do Pilar).

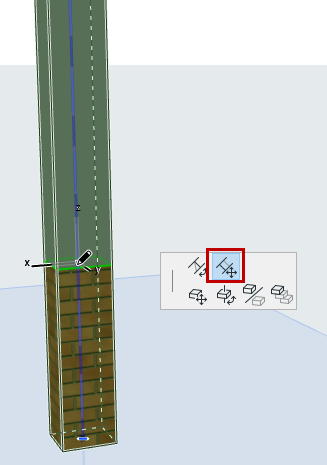

3.Na palete de contexto, utilize Mover Junção de Segmento para ajustar o comprimento de segmento.
Nota: se arrastar o ponto quente para um segmento de ponto quente adjacente, isto elimina o segmento completo.
