Em Definições de Pilar:

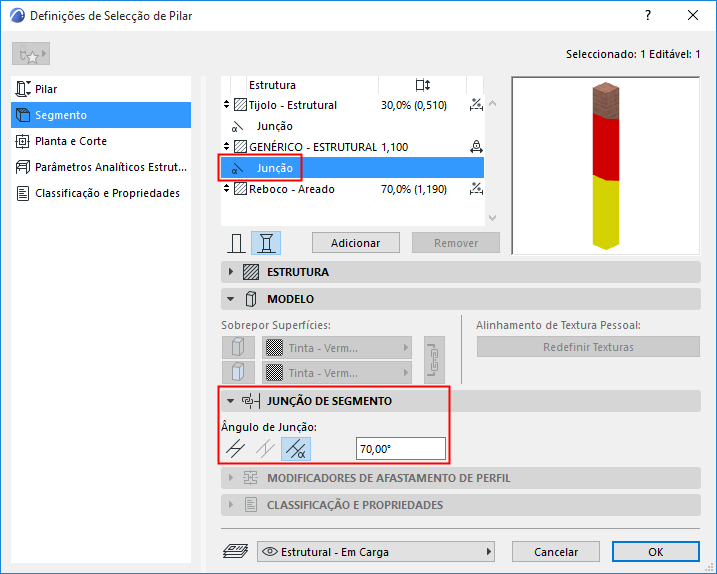

Para um componente de Junção seleccionado na lista (no topo de Definições de Segmento de Pilar): utilize o painel Junção de Segmento (abaixo) para definir o seu ângulo como horizontal, vertical ou pessoal.
Nota: Junção Vertical apenas disponível para Pilar inclinado.
Na Janela 3D:

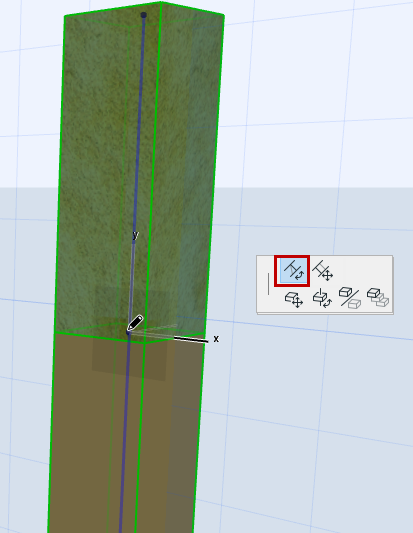

As Junções podem ser editadas graficamente:
1.Seleccione o Pilar na janela 3D.
2.Clique no ponto quente Ligar (na linha de referência do Pilar).
3.Na palete de contexto, utilize Rodar Ângulo de Junção para ajustar o ângulo de Junção
