Visualização da Abertura em 3D

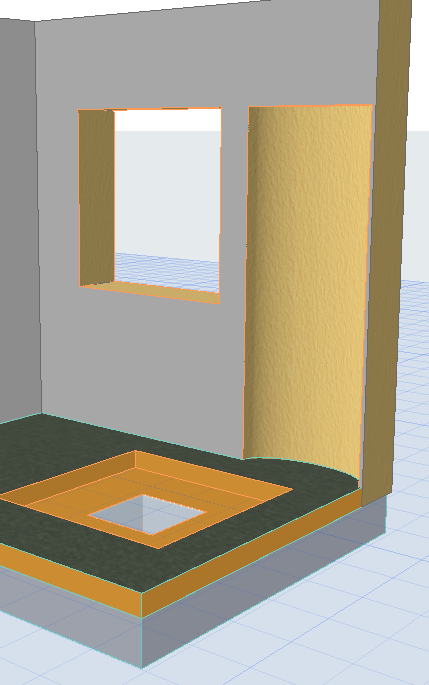

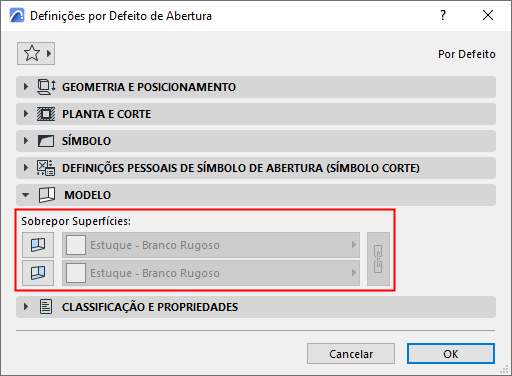

Por defeito: a Abertura apresenta a superfície do elemento anfitrião, sem qualquer sobreposição.
Sobrepor Superfície de Abertura
Se necessário, pode aplicar uma superfície diferente para a extrusão da Abertura e/ou as extremidades.
•Extrusão: os lados do corpo da Abertura, onde corta através dos elementos anfitriões
•Fins: uma ou duas extremidades de um corpo de Abertura limitada, onde se encontra mas não corta através do elemento anfitrião (por exemplo, nicho ou reentrância).
1.Seleccione a Abertura
2.Abra o controlo Sobrepor Superfícies
•na Caixa de Informações, ou
•no Painel do Modelo de Definições de Abertura
3.Active a comutação das superfícies de extremidades e/ou da superfície de extrusão
4.No pop-up, escolha o tipo de superfície pretendido.
Nota: clique no ícone de cadeia ("Vincular Superfícies") para aplicar a mesma superfície nas extremidades e extrusão.

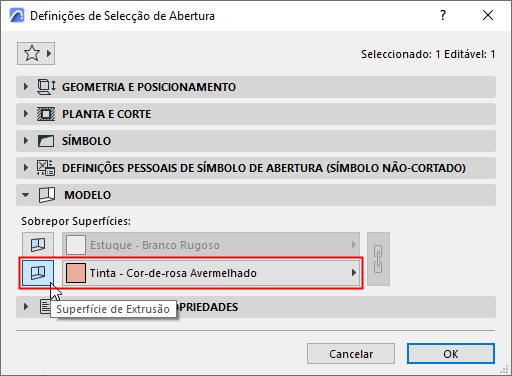

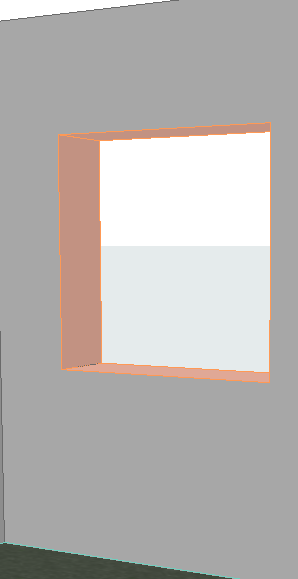

Sobrepor superfície de Abertura - extrusão

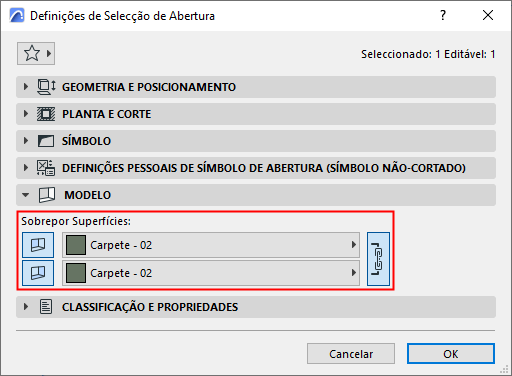

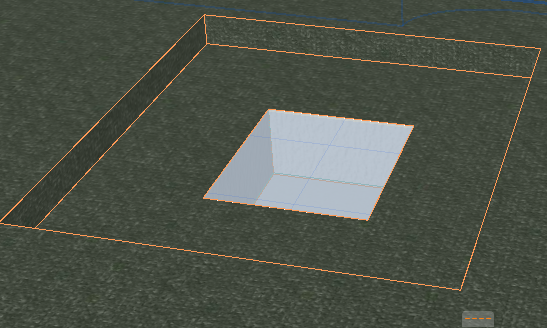

Sobrepor superfícies de abertura - extrusão e extremidade
