Intersecções e Junções de Elementos Específicos
Veja as secções seguintes relativamente às especificações das intersecções de elementos:
Parede-Viga; Parede-Pilar; Pilar-Laje; Coluna-Viga, Parede-Laje
Intersecção Parede-Laje: Acabamentos da Laje e Limiares de Abertura
Intersecções envolvendo Membrana, Cobertura ou Morph
Elementos Intersectantes com Prioridades Idênticas
Eliminação de Linha Entre Elementos de Modelo
Intersecções de Moldura de Parede Cortina
Requer Intersecção da Linha de Referência
Para junções Parede-Parede, não basta que elas coincidam: as suas linhas de referência também têm de se intersectar. O elemento (ou camada) com o Material de Construção de mais alta prioridade irá cortar o de prioridade mais baixa.

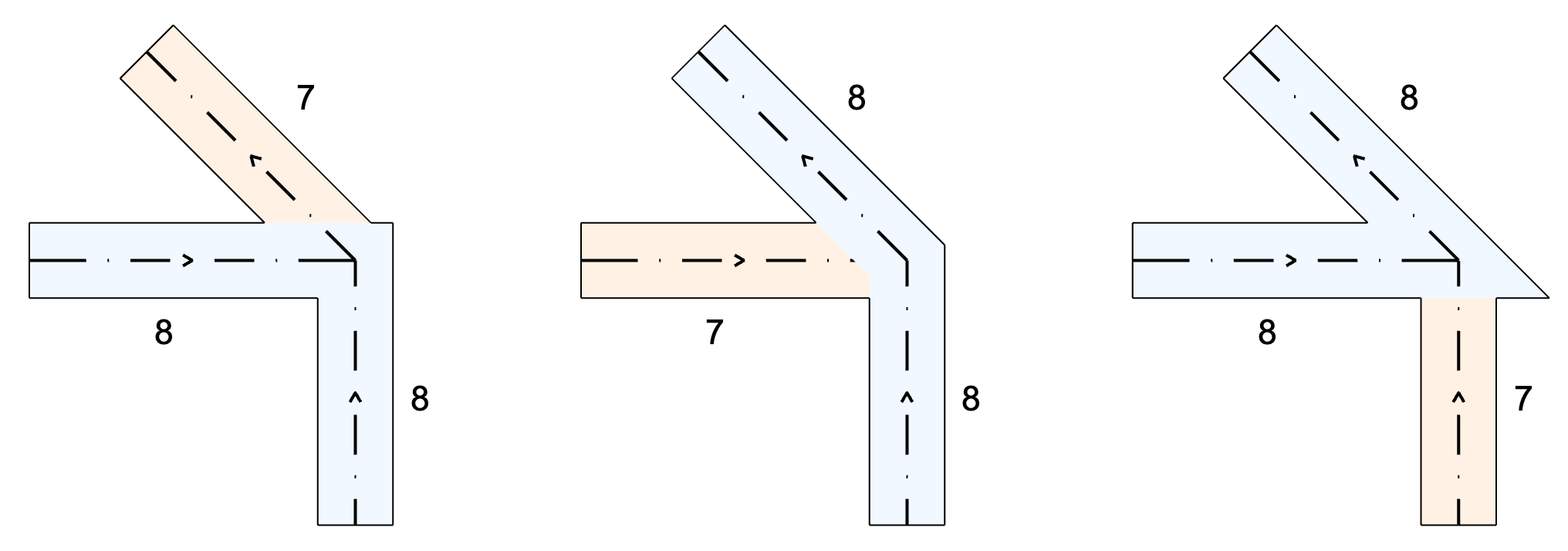

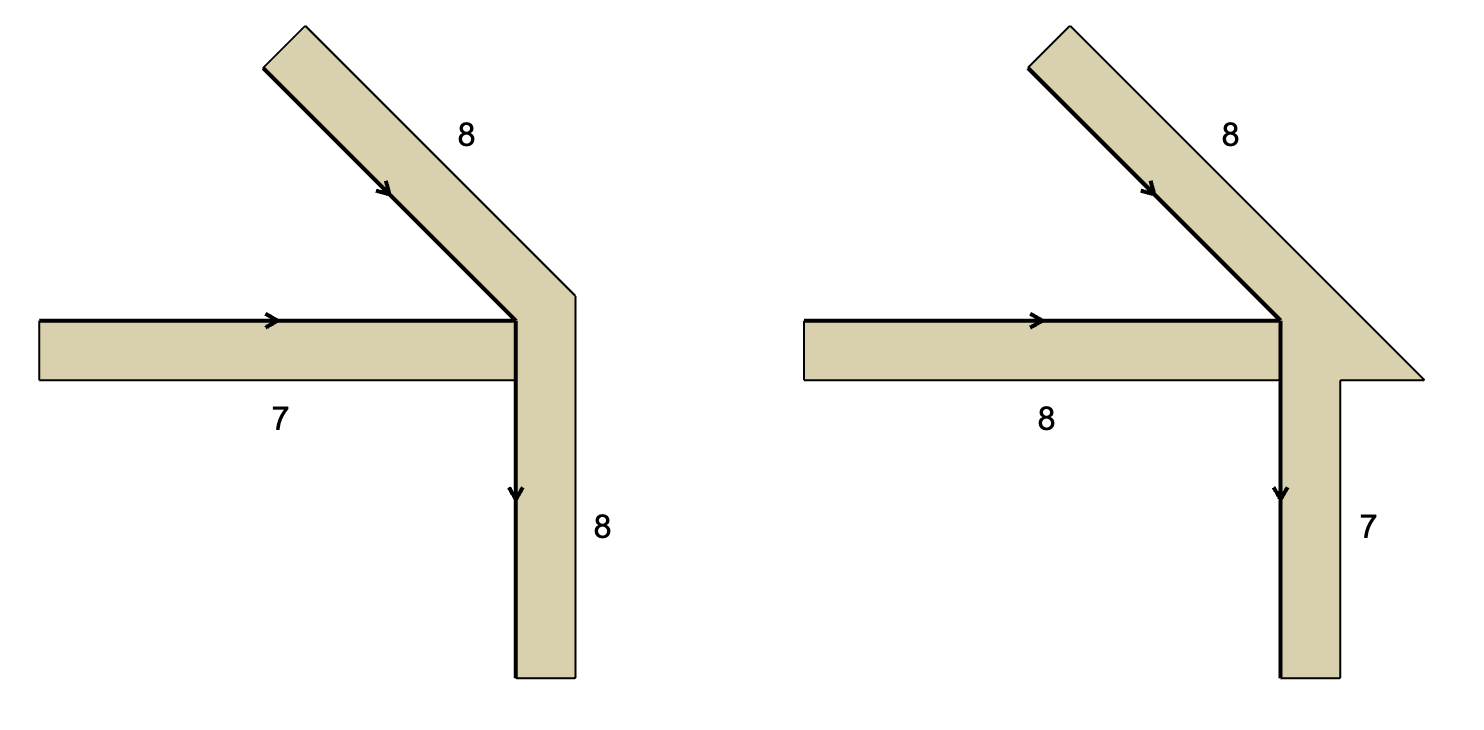

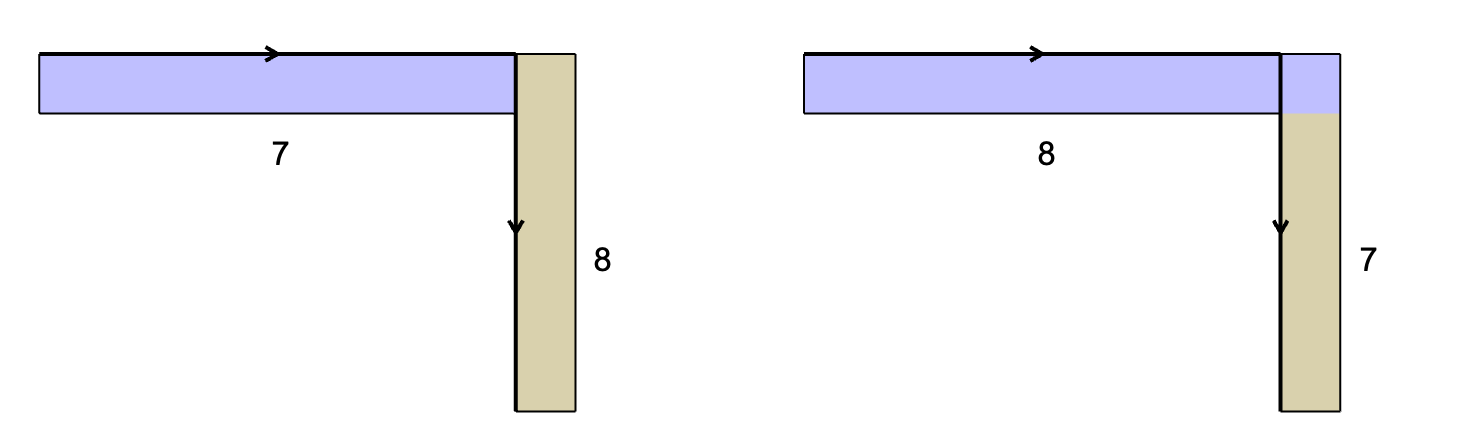

Para Paredes de Igual Prioridade: Defina a Ordem de Junção
Se duas ou mais Paredes se juntarem (as suas linhas de referência intersectam-se), use Ordem de Junção para controlar a junção ao nível do elemento. Alterar a Ordem de Junção determina quais são as duas paredes que se juntam primeiro, antes de as outras se ligarem na intersecção.
Defina a Ordem de Junção no Painel de Modelo ou Caixa de Informações das Definições de Parede.
Requer Colisão de Geometria ou intersecção da Linha de Referência.
Para a máxima flexibilidade nas intersecções Viga-Viga, certifique-se de que as respectivas linhas de referência se intersectam. Neste caso, as Vigas não têm, realmente, de coincidir. As Vigas irão alongar-se automaticamente ao longo das respectivas linhas de referência, até se encontrarem.
Também pode intersectar vigas simplesmente fazendo-as coincidir, mesmo que as linhas de referência não se intersectem. Neste caso, porém, as Vigas irão parar-se uma à outra; as Vigas não se alongarão mais automaticamente ao longo das suas linhas de referência. O elemento (ou camada) com o Material de Construção de mais alta prioridade irá cortar o de prioridade mais baixa.
Se duas ou mais Vigas se juntarem (as suas linhas de referência intersectam-se), use Ordem de Junção para controlar a junção.

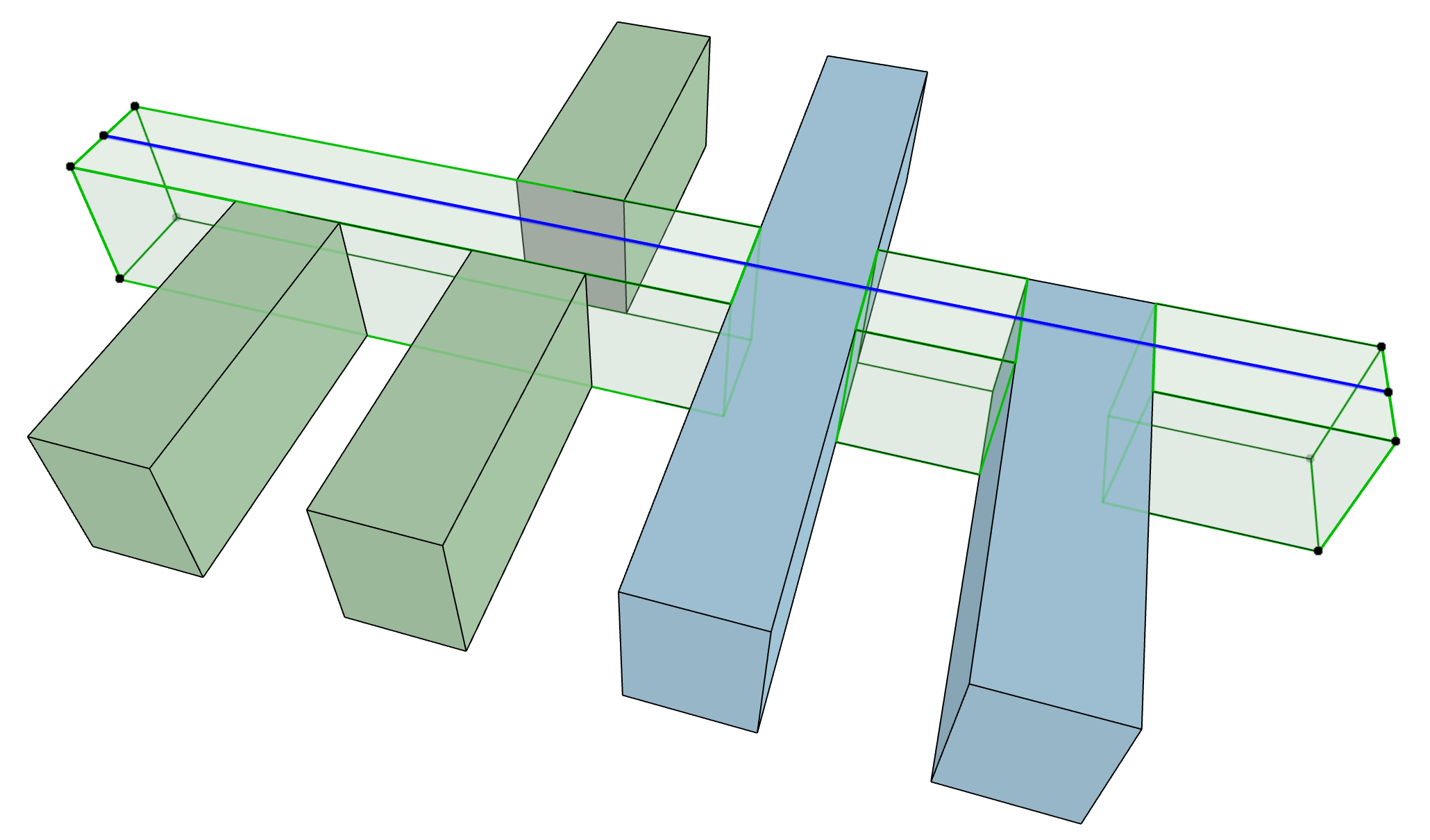

Aqui, as Vigas usam Ordens de Junção da seguinte forma:
•Viga transparente = 8
•Viga verde suave = 7
•Viga azul forte = 9
Parede-Viga; Parede-Pilar; Pilar-Laje; Coluna-Viga, Parede-Laje
Requer Colisão de Geometria.
O elemento (ou camada) com o Material de Construção de mais alta prioridade irá cortar o de prioridade mais baixa.

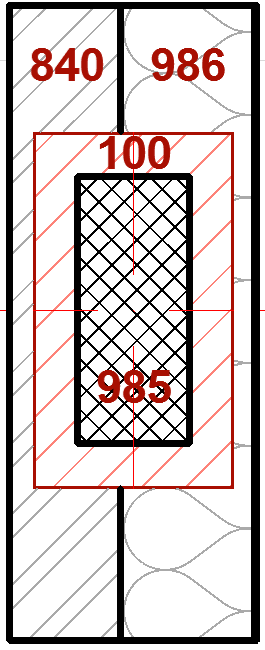

Excepção para intersecções de Pilares Envolvidos com Paredes Compostas:
Ao colocar um Pilar "Envolvido" que intersecta uma Parede Composta, o Pilar irá atravessar as camadas de núcleo da Parede Composta, independentemente das prioridades das camadas.
As camadas envolventes da Parede serão adicionadas ao revestimento do pilar em 3D. No entanto, não serão calculadas em listagens.
Intersecção Parede-Laje: Acabamentos da Laje e Limiares de Abertura
Um caso especial pertence, para permitir acabamentos contínuos entre os quartos dentro de um limiar de aberturas.
Quando uma Abertura (Porta ou Janela) numa Parede está alinhada com a parte superior de uma Laje, então as camadas de acabamento da Laje continuarão pela Parede independentemente das prioridades de intersecção da camada (até à camada de núcleo da Laje). Se a abertura não está alinhada com a Laje então, as ligações de base prioritária estão em efeito.

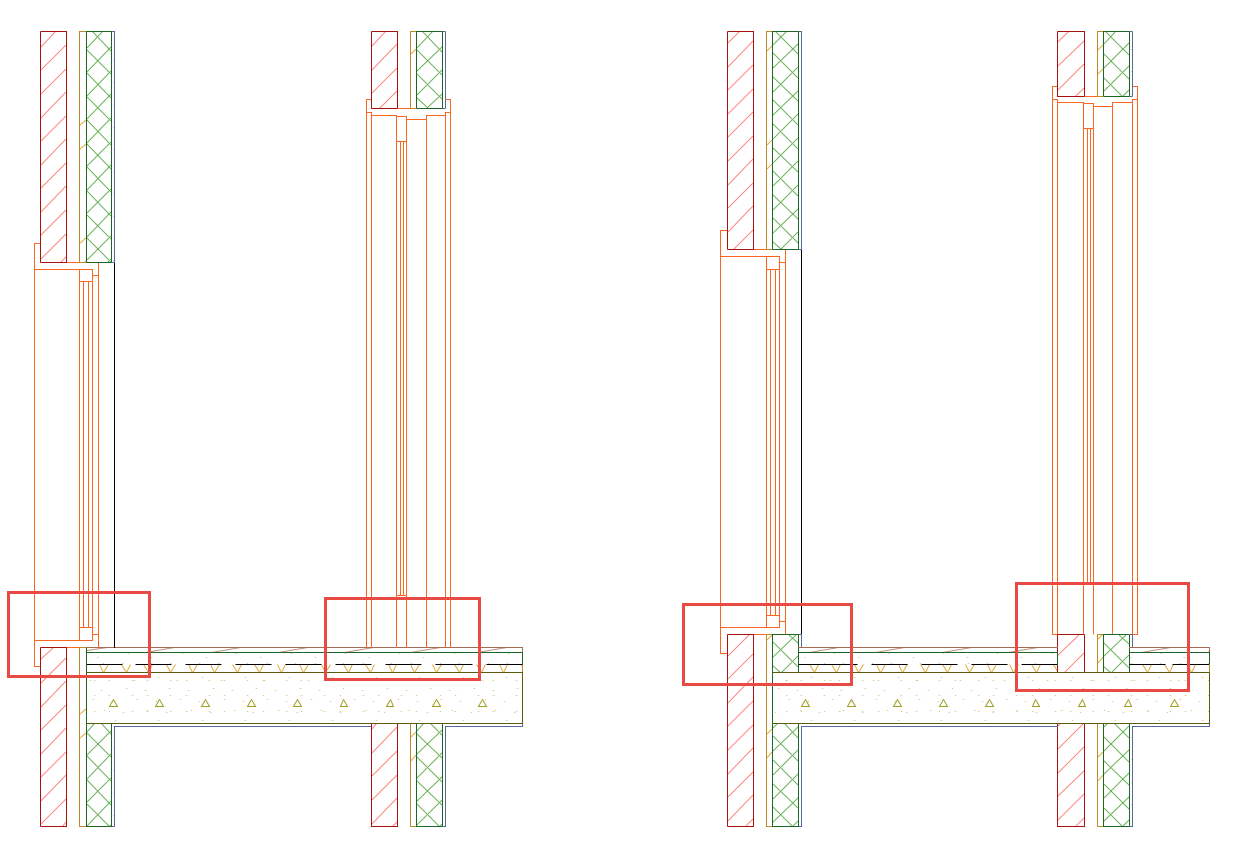

Na imagem:
Esquerda: Janela e Porta estão alinhadas com a parte superior da Laje. Desta forma, as camadas de acabamento da Laje não formam junções de base prioritária com as camadas da Parede. Em vez disso as camadas de acabamento da Laje permanecem contínuas.
Direita: Janela e Porta não estão alinhadas (estão elevadas, acima da Laje), assim, as regras habituais de ligações de base prioritária estão em efeito entre as camadas da Laje e da Parede.
Intersecções envolvendo Membrana, Cobertura ou Morph
Requer Colisão de Geometria e comando de Cortar ou Agrupar.
Se a sua intersecção incluir uma Membrana, uma Cobertura ou um Morph, tem de usar Modelação > Vincular > Agrupar Elementos para garantir intersecções correctas.
Se uma Membrana ou Cobertura servir como elemento de corte (Modelação > Vincular > Cortar Elementos pela Cobertura/Membrana), ela será agrupada com o elemento cortado; não tem de usar novamente o comando Agrupar Elementos para conseguir intersecções correctas.
Depois de agrupado, o elemento (ou camada) com o Material de Construção de mais alta prioridade irá cortar um de prioridade mais baixa.
Cortar Elementos pela Cobertura/Membrana
Agrupar Elementos: Coberturas, Membranas, Morphs
Elementos Intersectantes com Prioridades Idênticas

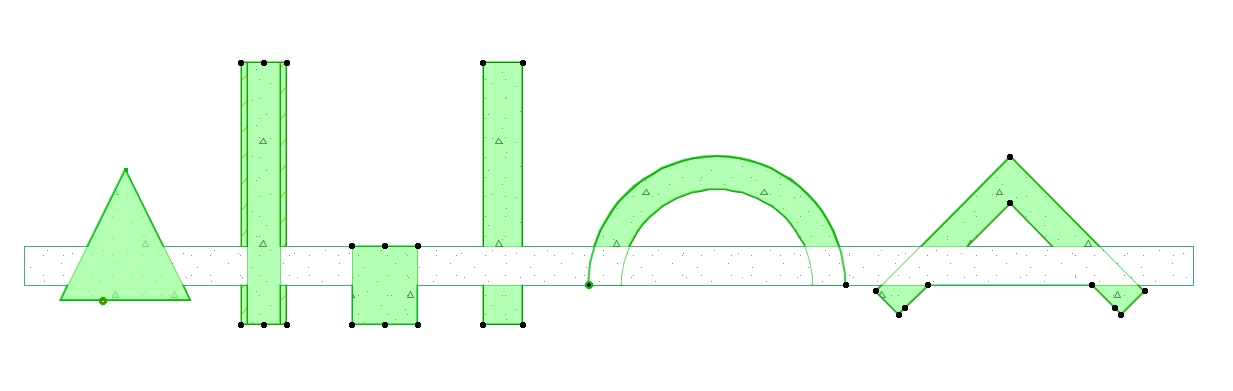

Quando vários, elementos de construção que colidem têm a mesma prioridade de intersecção (por exemplo, elementos que têm o mesmo material de construção), irá prevalecer a seguinte ordem de intersecção:
Morph > Pilar > Viga > Laje > Parede > Membrana > Cobertura
Eliminação de Linha Entre Elementos de Modelo
Se dois elementos (tipos de elemento e construção igual ou diferente) coincidirem numa vista de modelo, como Corte, Alçado e Documento 3D, aplicam-se as seguintes regras de eliminação da linha.
•Mesmo Material de Construção: ambas as linhas são eliminadas, as tramas são agrupadas visualmente
•Materiais de Construção diferentes
–Espessura de Linha Diferente: a linha com a caneta mais espessa vai permanecer, independentemente do Tipo de Linha
–Mesma Espessura de Linha, Linhas diferentes: a linha contínua será mantida e as outras linhas são eliminadas.
|

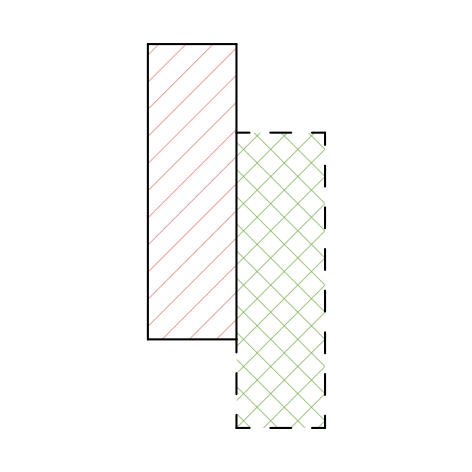

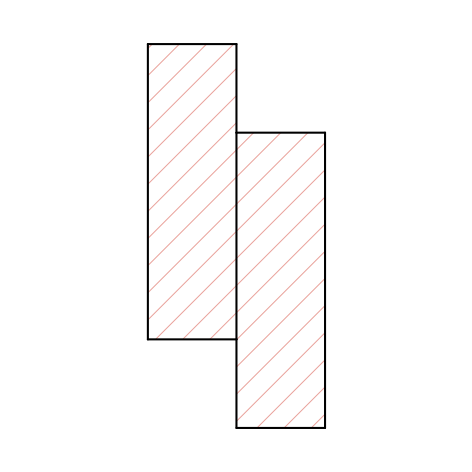

Paredes em Corte: Que Linhas são Eliminadas? |
|
|

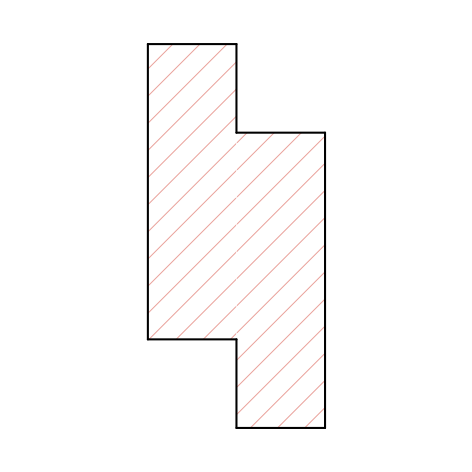

Mesmo Material de Construção Ambas as linhas são eliminadas |
|
|
Materiais de Construção diferentes Mesma Trama de Corte |
|
|
Materiais de Construção diferentes Mesmas Espessuras de Linha A linha contínua é mantida, outras linhas são eliminadas |
|
|
Materiais de Construção diferentes Diferentes Espessuras de Linha A linha mais espessa é mantida (independentemente do Tipo de Linha) |
|
Notas:
–Estas regras não se aplicam na Planta, em que todas as linhas são desenhadas. Para determinar que linha é visível, pode usar a Ordem de Visualização. Ver Ordem de Visualização.
–Para elementos Compostos e Complexos, o controlo de linha pode ser personalizado pelo utilizador nas caixas de diálogo das definições de atributo.
Se um ou ambos os elementos não usarem um Material de Construção (p. ex., dois objectos), a lógica acima é aplicada às Tramas de Corte. Assim, Tramas de Corte idênticas entre dois objectos vão eliminar ambas as linhas.

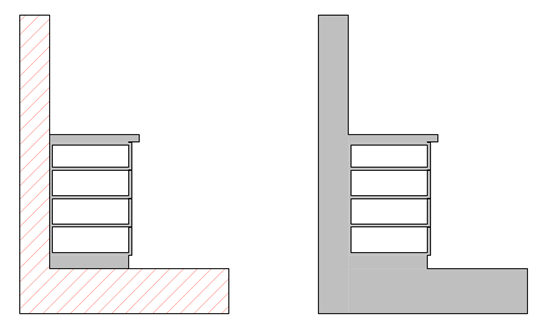

Parede/Laje e Armário de Cozinha em Corte - da esquerda:
Armário tem Trama de Corte diferente; Armário tem a mesma Trama de Corte.
•Se pretender reter a linha de divisão, altere o número do Grupo de Intersecção do Vegetal de um dos elementos.
Ver Utilizar Vegetais para Prevenir Intersecções.
Nas vistas Alçados e 3D, as linhas de divisão serão sempre eliminadas entre dois elementos se:
•tiverem a mesma superfície e
•as superfícies forem coplanares.

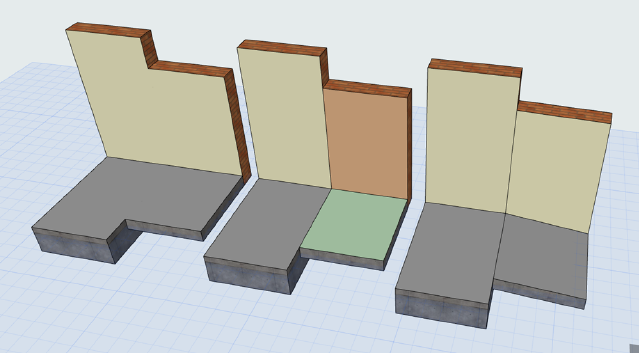

Paredes/Laje/Cobertura em 3D - da esquerda: Mesma Superfície, coplanar; Diferentes Superfícies, coplanares; Mesmas Superfícies, em diferentes planos
