Modo de Edição para Pilares de Múltiplos Segmentos
Para um Pilar de múltiplos segmentos, utilize o modo de Edição para editar cada segmento em separado. O modo de Edição é ideal para ajustar graficamente a geometria dos segmentos com precisão.
Entrar em Modo de Edição
Seleccione um Pilar de múltiplos segmentos em qualquer vista do modelo, execute uma das seguintes acções:
•Clique no botão Editar que aparece.
•Use Modelação > Entrar em Modo de Edição de Pilar.
Utilizar o Modo de Edição
No modo de Edição, a caixa de ferramentas normal é substituída por ferramentas apenas de selecção e uma palete de visualização.
•Utilize o selector Ambiente na palete de visualização para mostrar/esconder o restante modelo de construção (ou seja, tudo à parte do Pilar seleccionado). No modo de Edição, não pode editar o resto do modelo.
•A partir da palete de visualização, está disponível toda a caixa de diálogo Definições de Pilar.
•A partir da Caixa de Informações, pode abrir uma caixa de diálogo Definições limitada, específica do segmento.
Nota: A cor do botão Editar e da caixa de ferramentas do modo Editar pode ser personalizada em Opções > Ambiente de trabalho > Orientador e Input de Coordenadas.

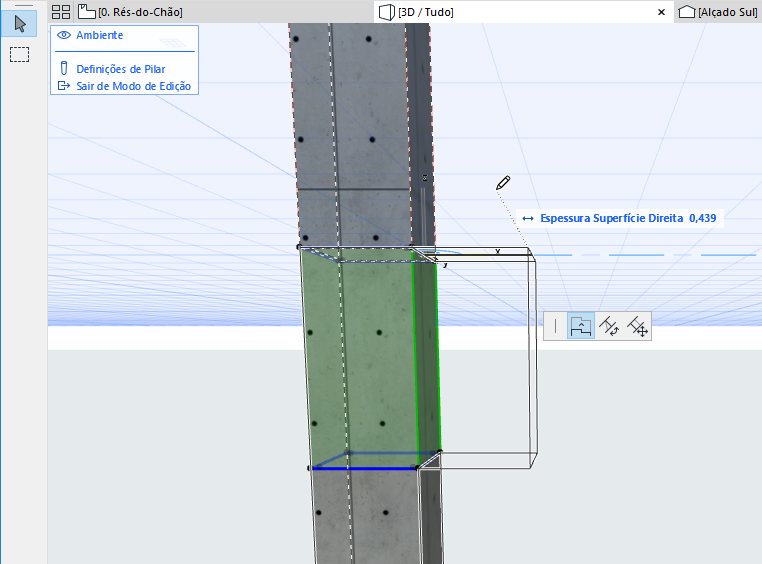

Por exemplo, edite os Modificadores de Perfil de um segmento de Pilar perfilado:
Sair de Modo de Edição
Dispõe das seguintes opções:
•Clique em Esc
•Clique em Sair de Modo de Edição na palete de visualização.
•Use Modelação > Sair de Modo de Edição de Pilar.

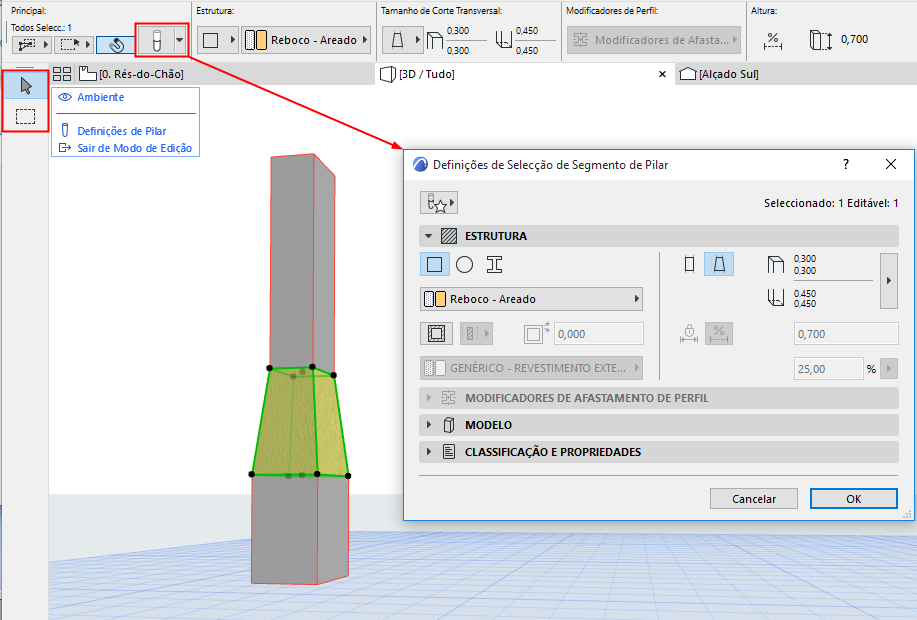

Clique nas Definições de Pilar na palete de visualização para aceder à caixa de diálogo definições para o segmento seleccionado.
