A Ferramenta Fim de Parede permite criar um perfil final da parede correcto com um simples clique.

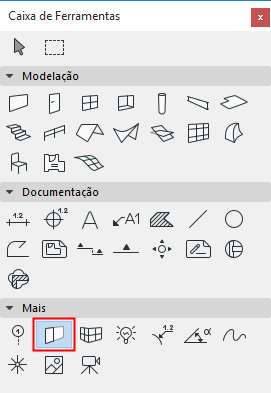

1.Active a Ferramenta Fim de Parede.
2.A partir das Definições de Fim de Parede ou da Caixa de Informações, escolha o objecto de Fim de Parede pretendido.
3.Clique num ponto quente num dos topos de uma parede para colocar o Fim de Parede.
Os Topos de Parede são objectos GDL paramétricos, semelhantes a objectos portas e janelas. Os parâmetros de Fim de Parede (como largura e altura) podem ser personalizados utilizando as Definições de Fim de Parede.
Ver Definições da Ferramenta Fim de Parede.
Os topos de Parede são contados como objectos nos mapas de quantificação. Dependendo do seu tipo, um Fim de Parede pode reduzir a superfície ou volume da parede, mas não aumentá-lo. Durante uma operação de Cortar pela Cobertura, os Fins de Parede são manuseados como uma parte da parede, tal como as janelas.
Ver Cortar para Cobertura Plano-Simples.
Os Fins de Parede permanecem, também, no lugar se for executado um comando Encurtar/Alongar, Arrastar ou Dividir.
