Definições da Ferramenta Fim de Parede
Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, veja Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.
Para mais informações, veja Limites de Parede.

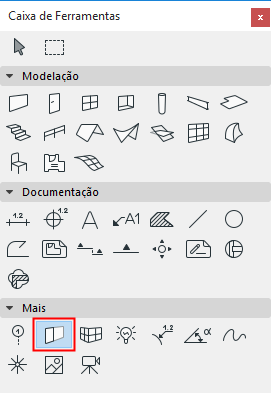

A ferramenta Fim de Parede é utilizada para colocar elementos de topos de parede clicando num dos limites da parede.
A área esquerda do browser da caixa de diálogo Definições de Fim de Parede é semelhante à de outros elementos Objecto.
Ver Definições de Elementos Itens da Biblioteca.
No lado direito do painel , a Área de pré-visualização apresenta o símbolo 2D, a vista frontal da linha oculta, a axonometria da linha oculta, a axonometria 3D sombreada, a imagem de pré-visualização predefinida ou as notas informativas opcionais do extremo da parede selecionado, dependendo do botão que for activado.
No painel Parâmetros , pode ajustar o tamanho, espessura, e (onde aplicável) tramas e cores do Fim de Parede.
•A opção Ajustar à Altura da Parede está activada por defeito. Se a desmarcar, pode utilizar as definições seguintes para indicar qualquer valor para a altura do Fim de Parede, e para a distância deste à base da Parede.
•O parâmetro Profundidade de Corte indica que quantidade de Parede, na vista em Planta, é cortada pelo Fim de Parede.
Painel Espessura
Onde aplicável, o painel Espessura contém uma previsualização, para ajudar na definição da espessura do Fim de Parede.
•Dependendo do tipo seleccionado, um Fim de Parede pode ser definido para herdar as tramas da Parede, ou para ter tramas personalizadas.
Para objectos de Fim de Parede com camadas que viram nos topos, pode definir quais as camadas que contornam o Fim de Parede.
•Tal como com outros objectos, pode também definir muitos destes parâmetros na Caixa de Informações, ou utilizando os pontos quentes editáveis do Fim de Parede.
