Visualização do Modelo de Pilar

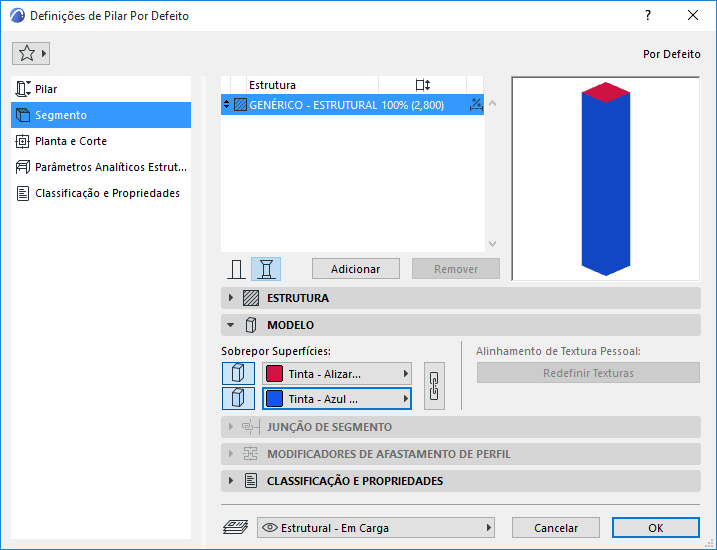

Utilize o painel Modelo de Definições de Pilar (página Segmento) para sobrepor superfície(s) de Pilar.

Sobrepor Superfície: clique para sobrepor as superfícies atribuídas a este pilar ou segmento no seu Material de Construção:

•Superfícies Base e Topo

•Superfícies Laterais (Extrusão)

Nota: Para Pilares colocados com o método de Envolvimento, a escolha que fizer aqui é sobreposta pelas superfícies das Paredes que intersectam. (Ver Visualização 3D de Pilares Envolvidos.)

Nota: Para um Pilar de Perfil, pode também aplicar uma superfície Personalizada a qualquer/quaisquer aresta/arestas do elemento de perfil. (Ver Aplicar Superfície ou Linha Personalizada a uma Aresta do Perfil.)

Personalizar Alinhamento de Textura: se esta mensagem aparecer, significa que o pilar actualmente seleccionado (já colocado no projecto) possui uma textura pessoal 3D.

•Neste caso, pode clicar em Redefinir Textura para restaurar a origem da Textura do pilar ou segmento seleccionado.

Para mais informações, veja Alinhar Textura 3D.
