Na Janela 3D ou Corte/Alçado:
1.Seleccione uma Viga

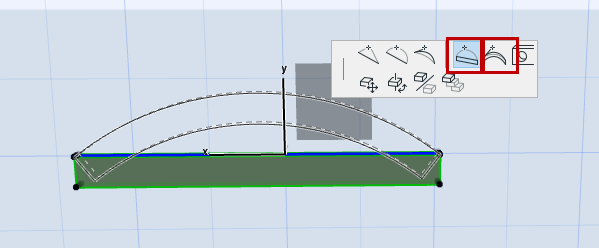

2.Utilize os comandos da palete de contexto para curvar a aresta verticalmente ou edite utilizando a tangente.
A curva vertical de uma Viga não se curva sozinha.
Uma determinada Viga não pode curvar nas direcções vertical e horizontal.

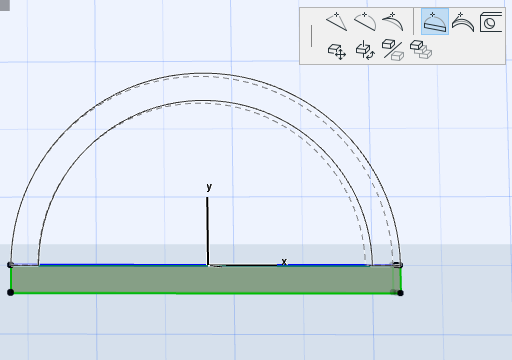

•Para uma viga recta: a altura da curva não pode ser superior ao raio da curva.
•Para uma viga inclinada: os pontos de início e fim de um arco não podem ser mais baixos do que a origem do arco

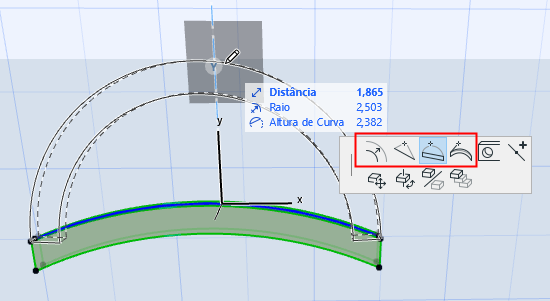

•Para uma Viga curvada verticalmente, também está disponível o comando de Alongamento Radial:

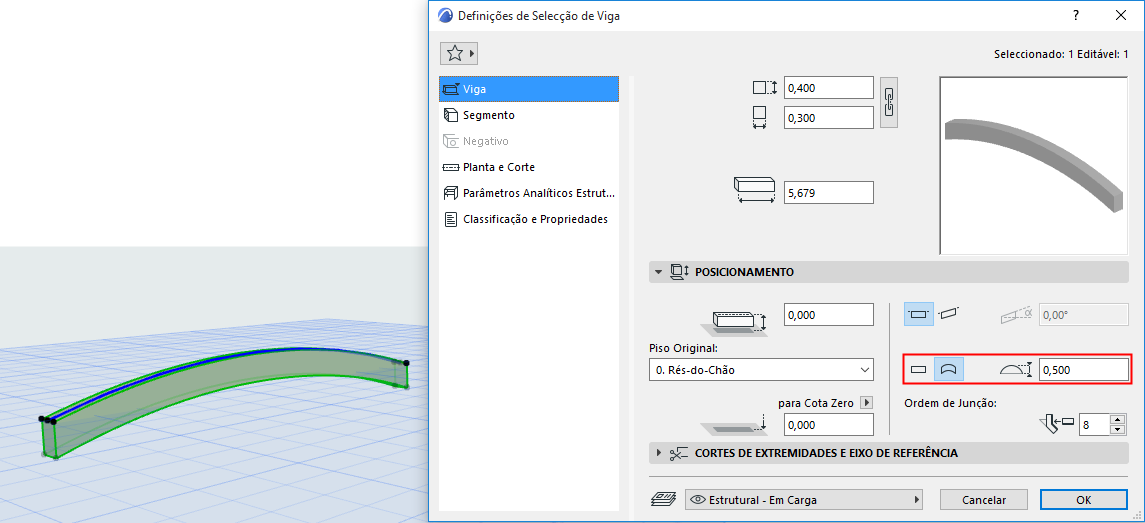

Em alternativa, nas Definições de Viga ou na Caixa de Informações: clique no ícone Curvo e defina a Altura de Corda/Arco.
•É possível um valor negativo
•Se a Viga inicial estava curvada horizontalmente, ao clicar no ícone Curvo vai atribuir uma curva vertical e eliminar a curva horizontal.
